คำอธิบาย

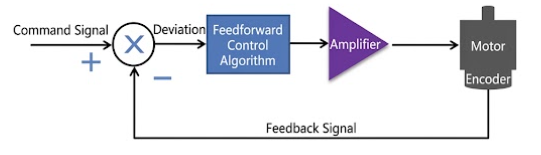

ไดรเวอร์ควบคุมสเต็ปเปอร์มอเตอร์แบบลูปปิดประสิทธิภาพสูง ป้องกันปัญหามอเตอร์สูญเสียขั้นตอน (Step Loss) ให้การทำงานที่แม่นยำ ราบรื่น และลดความร้อนสะสมของมอเตอร์ได้อย่างดีเยี่ยม ใช้ตัวเข้ารหัสสัญญาณ (Encoder) ในการป้อนกลับตำแหน่ง (Feedback) ทำให้สเต็ปเปอร์มอเตอร์มีคุณสมบัติการทำงานแบบเซอร์โววงปิด สามารถชดเชยค่าความคลาดเคลื่อนของตำแหน่งได้แบบเรียลไทม์ ซึ่งช่วยแก้ปัญหาการสูญเสียสเต็ปในสเต็ปเปอร์มอเตอร์แบบดั้งเดิมได้อย่างสิ้นเชิง
คุณสมบัติเด่น
- เทคโนโลยี Closed-loop Control ป้องกันปัญหามอเตอร์ หลุดตำแหน่ง
- รองรับสัญญาณควบคุมพัลส์ความถี่สูงสุด 500 kHz
- รองรับระดับแรงดันสัญญาณควบคุมทั้ง 5V และ 24V โดยตรง
- ตอบสนองความเร็วสูง ลดการสั่นสะเทือน และลดเสียงรบกวนในการหมุน
- มีระบบป้องกันความผิดพลาด เช่น แรงดันเกิน กระแสเกิน และความผิดพลาดของเอ็นโค้เดอร์
สเปกสินค้า (Specifications)
- รุ่น: CL1-507
- แรงดันไฟฟ้าใช้งาน (Input Voltage): 24 – 48 VDC
- กระแสขับเอาต์พุต (Output Current): 3.0 – 7.0 A
- ความถี่สัญญาณพัลส์สูงสุด (Pulse Frequency): 0 – 500 kHz
- มอเตอร์ที่รองรับ: มอเตอร์ Closed-loop Stepper 2 เฟส ขนาด NEMA 23 / NEMA 24
- สัญญาณ Encoder: รองรับ Differential / Single-ended Encoder
- อุณหภูมิแวดล้อมขณะทำงาน: 0 – 50 องศาเซลเซียส
การนำไปใช้งาน
- เครื่องตัดเลเซอร์ (Laser Cutting / Engraving Machine)
- เครื่องซีเอ็นซีเราเตอร์ (CNC Router & Milling)
- แขนกลและระบบอัตโนมัติในสายการผลิต (Robotics & Automation Systems)
- เครื่องพิมพ์สามมิติระดับอุตสาหกรรม (Industrial 3D Printers)
- เครื่องติดฉลากและเครื่องบรรจุภัณฑ์อัตโนมัติ (Packaging & Labeling Machines)
- ใช้ควบควบคู่กับมอเตอร์ 57CME23-Z และไดร์เวอร์ CL1-507
Dimension
ในชุดประกอบด้วย

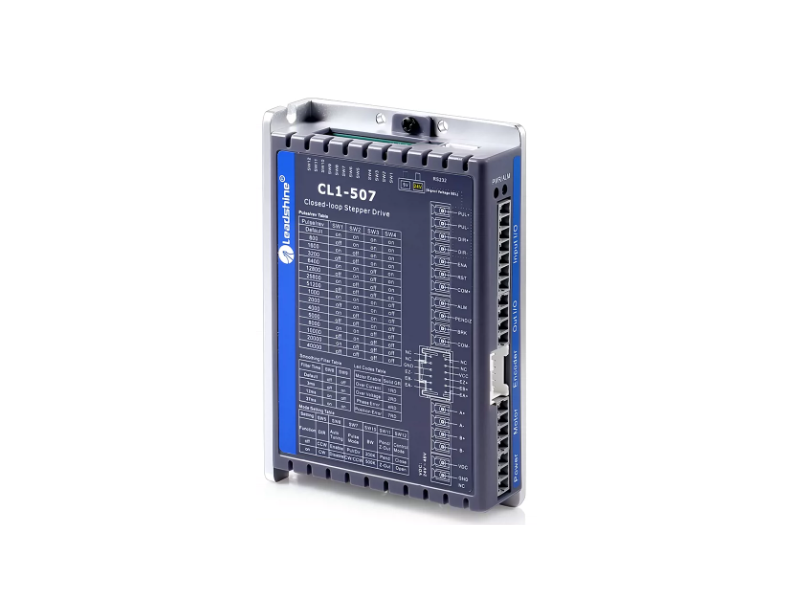

- DMCL51 ไดรเวอร์สเต็ปเปอร์มอเตอร์ Leadshine CL1-507 Closed-Loop Stepper Driver
- CBEN51 ชุดสายต่อเอ็นโค้ดเดอร์ Leadshine Encoder CABLEM-BM3M0
