DMST09 ไดรเวอร์ สเต็ปเปอร์มอเตอร์ Driver Stepper Motor 5.6A DM556

DMST09 ไดรเวอร์ สเต็ปเปอร์มอเตอร์ Driver Stepper Motor 5.6A DM556

฿890.00

มีสินค้า

รหัสสินค้า: DMST09 หมวดหมู่: , ป้ายกำกับ: , , , , , , , , , , , , , , , , , , , ,

คำอธิบาย

ไดรเวอร์ควบคุมสเต็ปมอเตอร์ประสิทธิภาพสูง รองรับมอเตอร์ 2 เฟส และ 4 เฟส ปรับ Microstep ให้การเคลื่อนที่นุ่มนวล แม่นยำ เหมาะสำหรับเครื่อง CNC เครื่องเลเซอร์ เครื่องพิมพ์ 3D และระบบอัตโนมัติในโรงงาน

คุณสมบัติเด่น

  • กระแสขับสูงสุด 5.6A
  • รองรับสเต็ปมอเตอร์ 2-Phase และ 4-Phase
  • รองรับมอเตอร์แบบ 4 สาย และ 6 สาย
  • รองรับโหมด Half-Step และ Microstep
  • Subdivision Setting 400 – 25000 steps/revolution

สเปกสินค้า (Specifications)

รายการ รายละเอียด
ประเภทสินค้า Stepper Motor Driver
แรงดันไฟเลี้ยง DC 20-50V
กระแสเอาต์พุตสูงสุด 5.6A
รองรับมอเตอร์ 2-Phase / 4-Phase
จำนวนสายมอเตอร์ 4 Wire, 6 Wire
Microstep Resolution 400 – 25000 steps/revolution
Control Signal PUL, DIR, ENA (5–24V)
อินพุตควบคุม High-Speed Optocoupler Isolation
ระบบระบายความร้อน Aluminum Heat Sink
ระบบป้องกัน Anti-Reverse, Over Temperature, Over Current, Short Circuit, EMI Protection

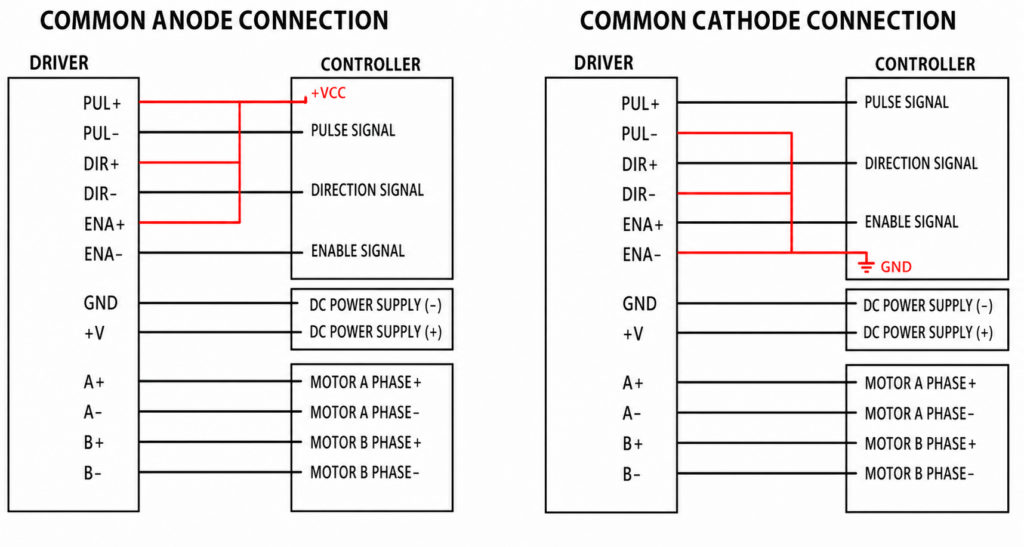

Wiring

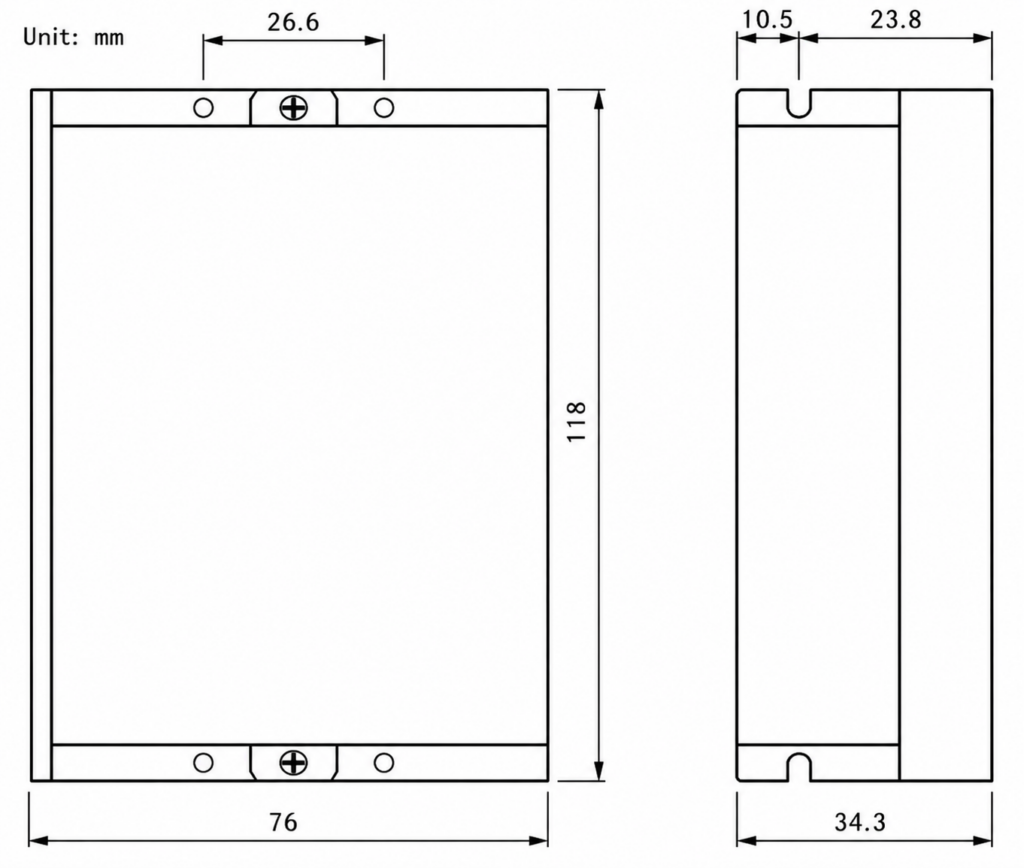

Dimension

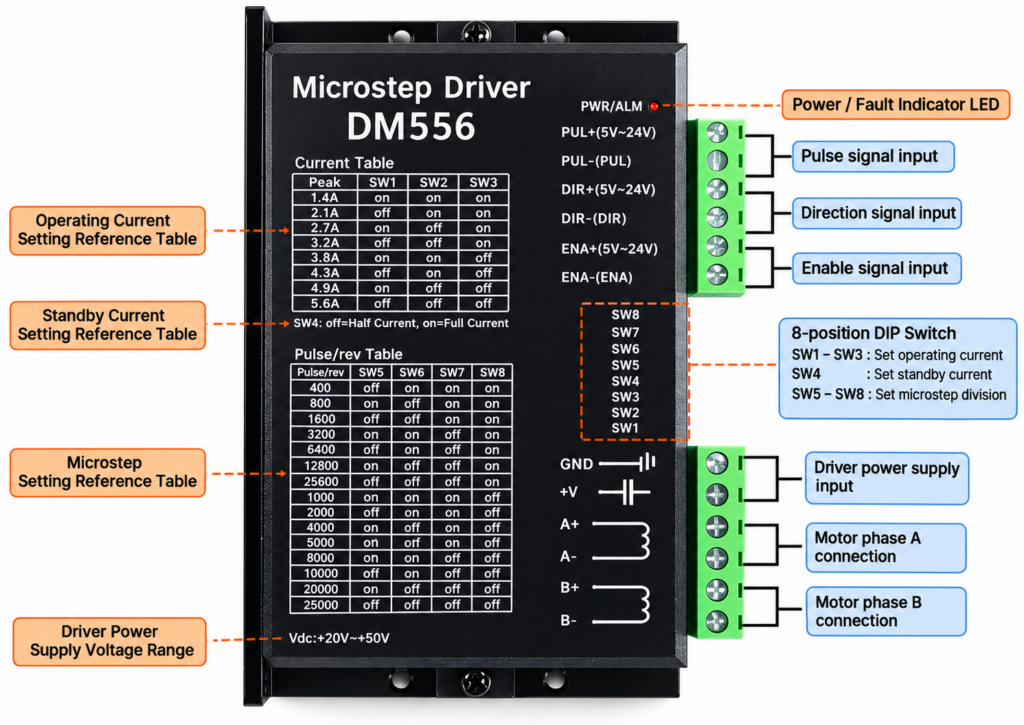

การตั้งค่ากระแสเอาต์พุต (Output Current Setting)

กระแส SW1 SW2 SW3
1.4A ON ON ON
2.1A OFF ON ON
2.7A ON OFF ON
3.2A OFF OFF ON
3.8A ON ON OFF
4.3A OFF ON OFF
4.9A ON OFF OFF
5.6A OFF OFF OFF

การตั้งค่ากระแสขณะหยุด (Standby Current Setting)

SW4 โหมด
ON Full Current Mode (กระแสเต็ม)
OFF Half Current Mode (กระแสครึ่งหนึ่งขณะหยุด)

การตั้งค่า Microstep (Step Resolution)

Pulse/Rev SW5 SW6 SW7 SW8
400 OFF ON ON ON
800 ON OFF ON ON
1600 OFF OFF ON ON
3200 ON ON OFF ON
6400 OFF ON OFF ON
12800 ON OFF OFF ON
25600 OFF OFF OFF ON
1000 ON ON ON OFF
2000 OFF ON ON OFF
4000 ON OFF ON OFF
5000 OFF OFF ON OFF
8000 ON ON OFF OFF
10000 OFF ON OFF OFF
20000 ON OFF OFF OFF
25000 OFF OFF OFF OFF

คำอธิบาย

  • SW1–SW3 : ตั้งค่ากระแสขับของมอเตอร์ (Output Current)
  • SW4 : ตั้งค่ากระแสขณะมอเตอร์หยุด (Standby Current)
    • ON = จ่ายกระแสเต็มตลอดเวลา
    • OFF = ลดกระแสเหลือ 50% เมื่อมอเตอร์หยุด เพื่อลดความร้อน
  • SW5–SW8 : ตั้งค่าความละเอียดของการแบ่งสเต็ป (Microstep Resolution / Pulse per Revolution) ตั้งแต่ 400 ถึง 25,000 Pulse/Rev ซึ่งยิ่งค่ามาก การหมุนจะยิ่งละเอียดและนุ่มนวลมากขึ้น
