คำอธิบาย
ไดรเวอร์ขับสเต็ปเปอร์มอเตอร์ดิจิทัลประสิทธิภาพสูง สำหรับมอเตอร์ขนาด Nema 17, 23 และ 24 แบบ 2 เฟส เหมาะสำหรับเครื่อง CNC เครื่องตัดเลเซอร์ เครื่องพิมพ์ 3 มิติ และอุปกรณ์การแพทย์ มอบการทำงานที่เงียบ นิ่ง ลดแรงสั่นสะเทือน และผ่านการรับรองมาตรฐานความปลอดภัย CE
จุดเด่น
- แรงดันไฟกว้าง เสถียรสูง: รองรับแรงดันไฟฟ้า DC 18–50V ขับเคลื่อนมอเตอร์ได้อย่างทรงพลังและมีความร้อนต่ำ
- จ่ายกระแสไฟสูง: ปรับตั้งกระแสไฟได้สูงสุด 4.2A Peak (3.0A RMS) รองรับโหลดหนักได้อย่างราบรื่น
- ระบบตัดสัญญาณรบกวน: ใช้ชิปแยกสัญญาณ Optocoupler Isolation ความเร็วสูง ป้องกันสัญญาณกวนระหว่างบอร์ดควบคุมกับไดรเวอร์
- ระบบป้องกันความปลอดภัยรอบด้าน: ป้องกันแรงดันเกิน (Over-voltage), กระแสเกิน (Over-current), ความร้อนสะสมเกินพิกัด และการต่อสายไฟลัดวงจร
- ได้มาตรฐานสากล: ผ่านการรับรอง CE ปลอดภัยและทนทานต่องานอุตสาหกรรม
ข้อมูลทางเทคนิค (Specifications)
- แรงดันไฟฟ้าทำงาน (Supply Voltage): DC 18 – 50V
- กระแสเอาต์พุตสูงสุด (Output Current): 1.0 – 4.2A (Peak)
- มอเตอร์ที่รองรับ: Nema 17, Nema 23 (2 เฟส / 4 สาย และ 6 สาย)
- การแบ่ง Microstep: ปรับตั้งได้สูงสุด 15–16 ระดับ (ตั้งแต่ Full step ถึง 1/128 หรือ 25,600 Pulse/Rev)
- ระบบระบายความร้อน: ฮีตซิงก์อะลูมิเนียมในตัว
- ฟังก์ชันประหยัดพลังงาน: ระบบลดกระแสอัตโนมัติ 50% เมื่อมอเตอร์หยุดนิ่ง (Half-Current Idle) เพื่อลดความร้อน

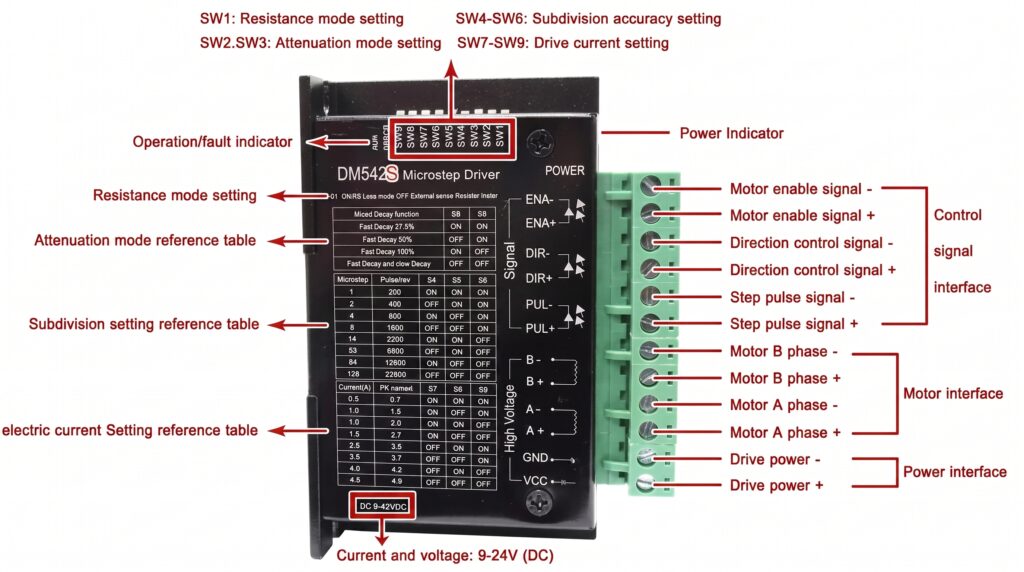

ตารางการตั้งค่า DIP Switch (SW1 – SW9)
SW1 (Resistance Mode Setting):
- ON : RS Less mode
- OFF : External sense Resistor mode
SW2 – SW3 (Attenuation / Decay Mode Table):
| Mixed Decay Function | SW2 | SW3 |
| Fast Decay: 37.5% | ON | ON |
| Fast Decay: 50% | OFF | ON |
| Fast Decay: 100% | ON | OFF |
| Fast Decay and Slow Decay | OFF | OFF |
Microstep Steps/Rev. (For 1.8° Motor)
SW4 – SW6 (Subdivision / Microstep Setting Table):
| Microstep | Pulse/rev | SW4 | SW5 | SW6 |
| 1 | 200 | ON | ON | ON |
| 2 | 400 | OFF | ON | ON |
| 4 | 800 | ON | OFF | ON |
| 8 | 1600 | OFF | OFF | ON |
| 16 | 3200 | ON | ON | OFF |
| 32 | 6400 | OFF | ON | OFF |
| 64 | 12800 | ON | OFF | OFF |
| 128 | 25600 | OFF | OFF |
SW7 – SW9 (Drive Current Setting Table):
| Current (A RMS) | PK Current (A Peak) | SW7 | SW8 | SW9 |
| 0.5 A | 0.7 A | ON | ON | ON |
| 1.0 A | 1.2 A | ON | OFF | ON |
| 1.5 A | 2.0 A | ON | ON | OFF |
| 2.0 A | 2.7 A | ON | OFF | OFF |
| 2.5 A | 3.2 A | OFF | ON | ON |
| 3.0 A | 3.7 A | OFF | OFF | ON |
| 3.5 A | 4.2 A | OFF | ON | OFF |
| 4.0 A | 4.5 A | OFF | OFF |
Wiring
Dimension
