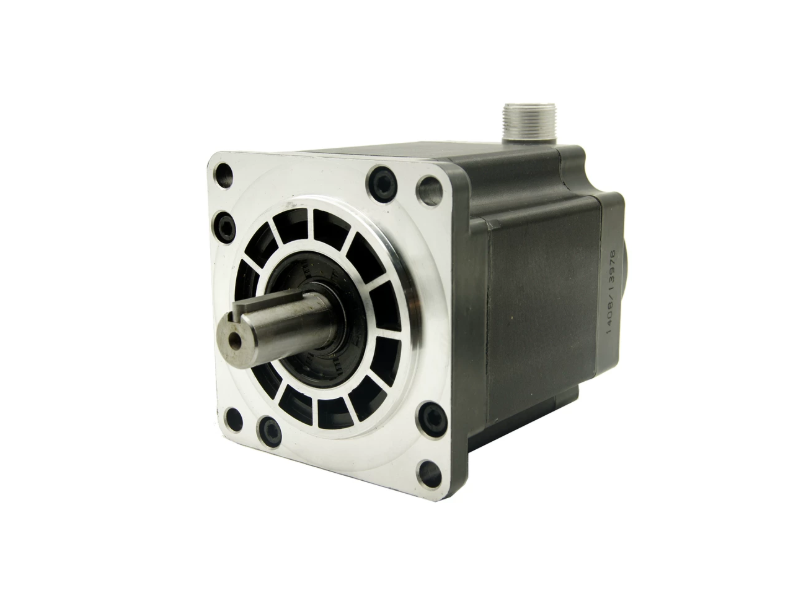

YK31122A สเต็ปเปอร์มอเตอร์ 3 เฟส ขนาด 110mm แรงบิด 20N.m YAKO
สเต็ปเปอร์มอเตอร์ 3 เฟส ขนาดหน้าแปลน 110mm จาก YAKO ให้แรงบิดสูง รองรับงานเครื่องจักรอุตสาหกรรม CNC ระบบขับเคลื่อน Linear Motion เครื่องแพ็คกิ้ง เครื่องตัด และระบบ Automation ที่ต้องการแรงบิดสูง พร้อมความนิ่งในการหมุนและความแม่นยำในการควบคุมตำแหน่ง
คุณสมบัติเด่น
- มอเตอร์ 3 เฟส แรงสั่นสะเทือนต่ำ เดินเรียบนิ่งกว่า 2 เฟส
- แรงบิดสูงสุดถึง 20N.m รองรับโหลดหนัก
- เพลา Ø19mm แข็งแรง รองรับงานอุตสาหกรรม
- ใช้งานร่วมกับไดร์เวอร์ AC110-220V ได้โดยตรง
- รองรับสัญญาณควบคุมทั้ง 5V และ 24V
- เหมาะสำหรับ CNC, Rotary Table, Linear Stage และเครื่องจักรอัตโนมัติ
- ตอบสนองดีในช่วงความเร็วกลางถึงสูง

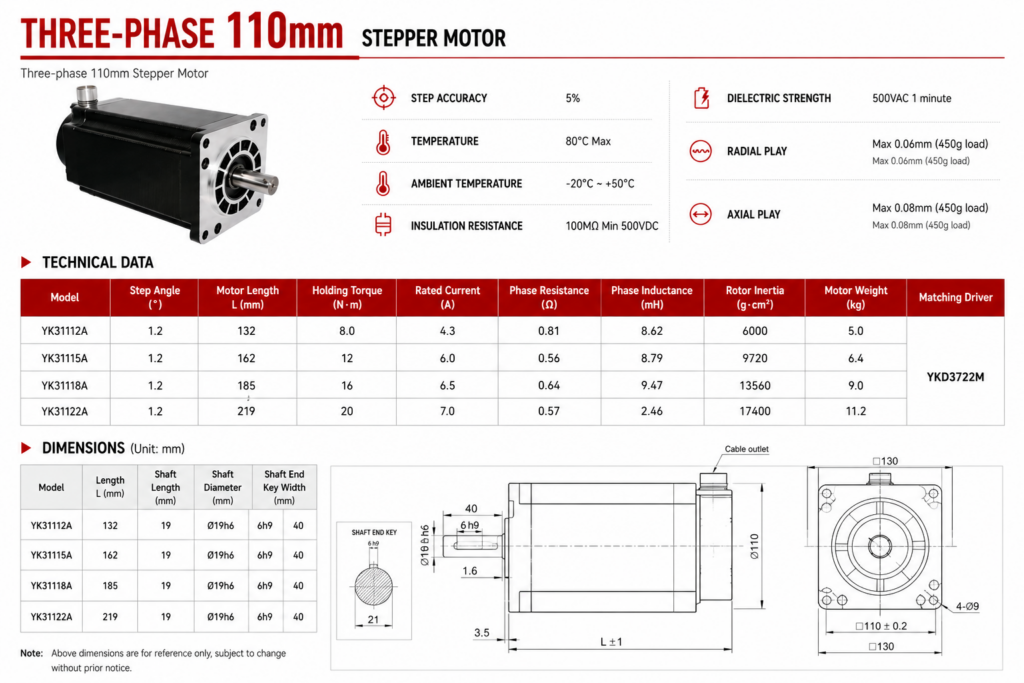

สเปกสินค้า (Specifications)
| Model | Type | Torque | Shaft Diameter | Keyway | Shaft Length |
|---|---|---|---|---|---|
| YK31112A | 3-Phase Stepper Motor | 8 N.m | Ø19 mm | 6×6×30 mm | 40 mm |
| YK31115A | 3-Phase Stepper Motor | 12 N.m | Ø19 mm | 6×6×30 mm | 40 mm |
| YK31118A | 3-Phase Stepper Motor | 16 N.m | Ø19 mm | 6×6×30 mm | 40 mm |
| YK31122A | 3-Phase Stepper Motor | 20 N.m | Ø19 mm | 6×6×30 mm | 40 mm |
Driver ที่ใช้ร่วมกันได้
| Model | Type | Input Voltage | Control Signal |
|---|---|---|---|
| YKD3722M | 3-Phase Stepper Driver | AC110–220V | 5V / 24V Optional |
| 3D722 | 3-Phase Stepper Driver | AC110–220V | 5V / 24V Optional |

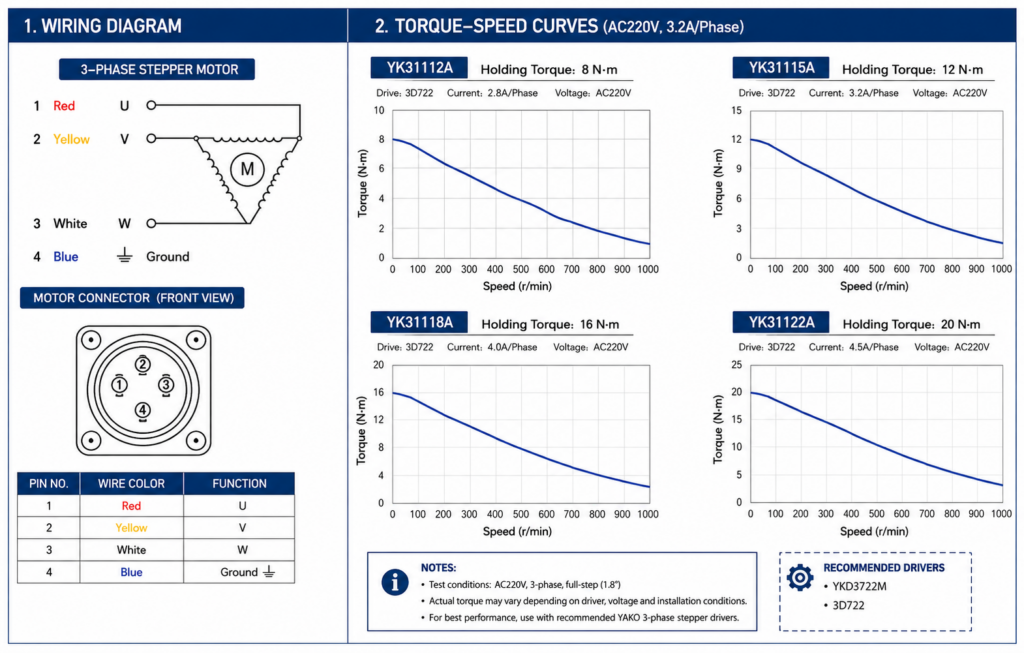

Wiring
การนำไปใช้งาน
- เครื่อง CNC และ Router
- เครื่องแพ็คสินค้าอัตโนมัติ
- ระบบสายพาน Conveyor
- โต๊ะหมุน Rotary Table
- เครื่องตัดและเครื่องเลเซอร์
- ระบบขับเคลื่อน Linear Motion
- เครื่องจักรอุตสาหกรรม Automation

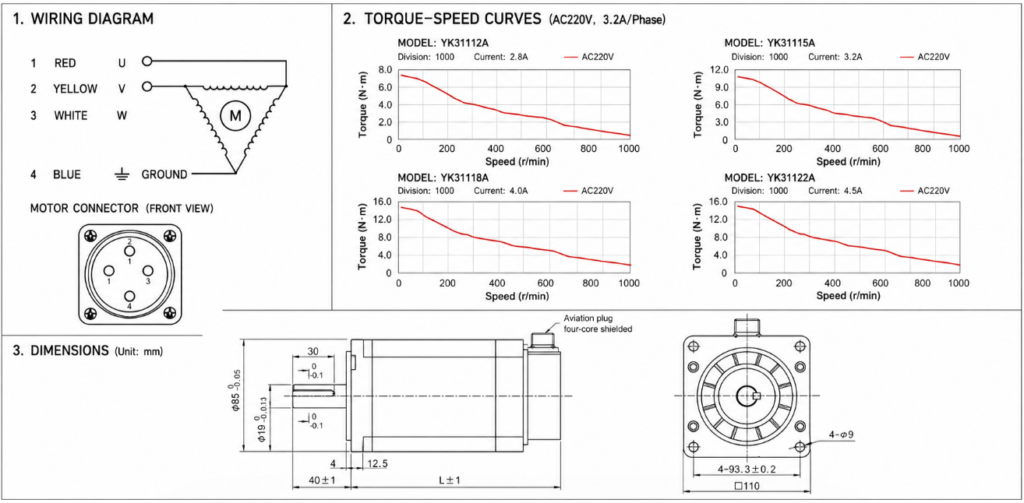

Dimension
- ขนาดหน้าแปลนมอเตอร์: 110 mm
- ขนาดเพลา: Ø19 mm
- ร่องลิ่มเพลา: 6×6×30 mm
- ความยาวเพลา: 40 mm
ในชุดประกอบด้วย
- 1pcs x มอเตอร์สเต็ปเปอร์ 3 เฟส YAKO รุ่นตามเลือก
Driver ที่ใช้ร่วมกันได้
- YKD3722M 3-Phase Stepper Driver AC110–220V 5V / 24V optional
- 3D722 3-Phase Stepper Driver AC110–220V 5V / 24V optional
