คำอธิบาย

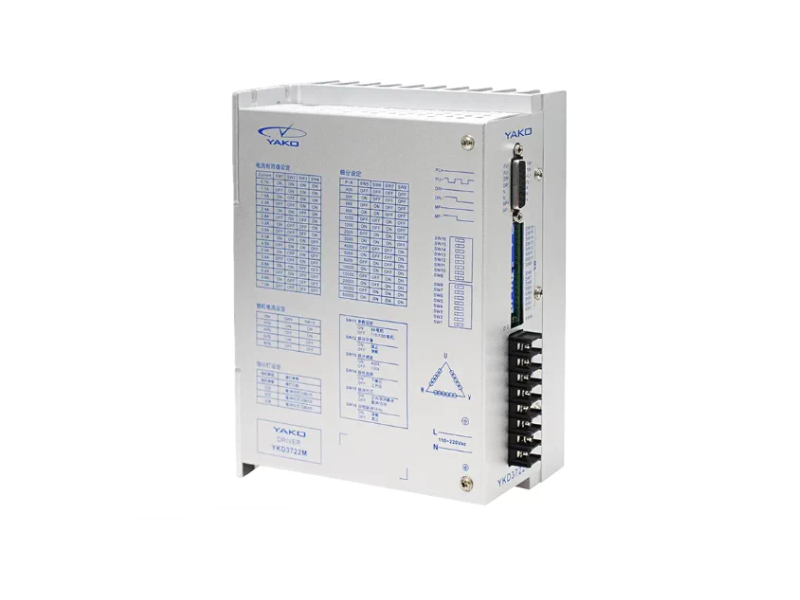

ไดรเวอร์สเต็ปเปอร์ 3 เฟสสำหรับงานควบคุมตำแหน่งความละเอียดสูง ใช้เทคโนโลยี DSP 32-bit รองรับกระแสสูงสุด 7.0A และความถี่พัลส์สูงสุด 400KHz เหมาะกับมอเตอร์ขนาด 86-130mm ในงาน CNC, เครื่องเลเซอร์, เครื่องแพ็ค และระบบ Automation
คุณสมบัติเด่น
- รองรับไฟเข้า AC110-220V
- กระแสขับสูงสุด 7.0A RMS
- รองรับมอเตอร์สเต็ปเปอร์ 3 เฟส ขนาด 86 / 110 / 130
- ตั้งค่า Microstep ได้สูงสุด 60000 Pulse/Rev
- ความถี่ Pulse สูงสุด 400KHz
- ใช้สัญญาณควบคุม PU / DR / MF
- รองรับอินพุต 5V และ 24V ผ่าน Optocoupler
- มี DIP Switch สำหรับตั้งค่า Pulse/Rev และ Current
- มีฟังก์ชัน Pulse Filter และ Auto Half Current
- มีไฟแสดงสถานะ PWR และ O.C
- ป้องกัน Over Current, Over Voltage และ Under Voltage
สเปกสินค้า (Specifications)
| รายการ | รายละเอียด |
|---|---|
| รุ่น | YKD3722M |
| ประเภท | 3-Phase Stepper Driver |
| เทคโนโลยี | 32-bit DSP |
| แรงดันไฟเข้า | AC110-220V |
| กระแสขับสูงสุด | 7.0A RMS |
| ความถี่ Pulse สูงสุด | 400KHz |
| Microstep | 400-60000 Pulse/Rev |
| สัญญาณควบคุม | PU / DR / MF |
| อินพุตสัญญาณ | 5V / 24V |
| Fault Output | FL+ / FL- |
| Motor Output | U / V / W |
| มอเตอร์ที่รองรับ | 3-Phase Hybrid Stepper Motor |
| ขนาดมอเตอร์ที่รองรับ | 86-130mm |
| ระบบป้องกัน | Over Current / Over Voltage / Under Voltage |
ตารางตั้งค่า Pulse/Rev
| Pulse/Rev | SW8 | SW7 | SW6 | SW5 |
|---|---|---|---|---|
| 400 | OFF | OFF | OFF | OFF |
| 500 | OFF | OFF | OFF | ON |
| 600 | OFF | OFF | ON | OFF |
| 800 | OFF | OFF | ON | ON |
| 1000 | OFF | ON | OFF | OFF |
| 1200 | OFF | ON | OFF | ON |
| 2000 | OFF | ON | ON | OFF |
| 3000 | OFF | ON | ON | ON |
| 4000 | ON | OFF | OFF | OFF |
| 5000 | ON | OFF | OFF | ON |
| 6000 | ON | OFF | ON | OFF |
| 10000 | ON | OFF | ON | ON |
| 12000 | ON | ON | OFF | OFF |
| 20000 | ON | ON | OFF | ON |
| 30000 | ON | ON | ON | OFF |
| 60000 | ON | ON | ON | ON |
ตารางตั้งค่ากระแส RMS
| Current RMS | SW4 | SW3 | SW2 | SW1 |
|---|---|---|---|---|
| 0.7A | ON | ON | ON | ON |
| 1.1A | ON | ON | ON | OFF |
| 1.6A | ON | ON | OFF | ON |
| 2.0A | ON | ON | OFF | OFF |
| 2.4A | ON | OFF | ON | ON |
| 2.8A | ON | OFF | ON | OFF |
| 3.2A | ON | OFF | OFF | ON |
| 3.6A | ON | OFF | OFF | OFF |
| 4.0A | OFF | ON | ON | ON |
| 4.5A | OFF | ON | ON | OFF |
| 5.0A | OFF | ON | OFF | ON |
| 5.4A | OFF | ON | OFF | OFF |
| 5.8A | OFF | OFF | ON | ON |
| 6.2A | OFF | OFF | ON | OFF |
| 6.6A | OFF | OFF | OFF | ON |
| 7.0A | OFF | OFF | OFF | OFF |
รายละเอียดขั้วต่อ
| ขั้วต่อ | หน้าที่ |
|---|---|
| PU+ / PU- | สัญญาณ Pulse |
| DR+ / DR- | สัญญาณ Direction |
| MF+ / MF- | สัญญาณ Enable / Motor Free |
| FL+ / FL- | Fault Alarm Output |
| TM+ / TM- | Monitor Output |
| AC | ไฟเลี้ยง AC110-220V |
| U / V / W | ต่อเข้ามอเตอร์ 3 เฟส |
| PWR | ไฟแสดง Power |
| O.C | ไฟแจ้ง Over Current / Over Voltage / Under Voltage |
การตั้งค่าเสริม
| Switch | รายละเอียด |
|---|---|
| SW11 | เลือกมอเตอร์ 86 หรือ 110/130 |
| SW12 | เปิด / ปิด Pulse Filter |
| SW13 | เลือก Pulse 100K หรือ 400K |
| SW14 | เลือกโหมดเส้นทางความเร็ว |
| SW15 | เลือก Positive / Negative Pulse |
| SW16 | เปิด / ปิด Auto Half Current |
การนำไปใช้งาน
- เครื่อง CNC
- เครื่องแกะสลัก
- เครื่องตัดเลเซอร์
- เครื่องแพ็คสินค้า
- เครื่องจักรงานไม้
- เครื่องจักรสิ่งทอ
- ระบบ Linear Motion
- ระบบ Position Control
- ระบบ Automation อุตสาหกรรม

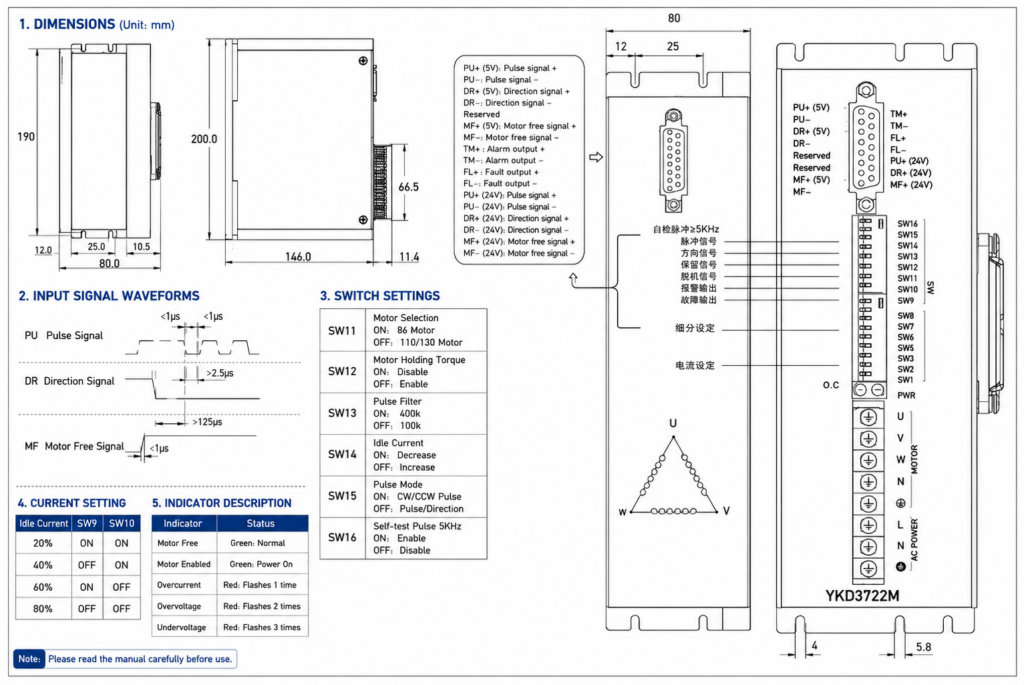

Dimension
ในชุดประกอบด้วย
- 1pcs x YAKO YKD3722M 3-Phase Stepper Driver
