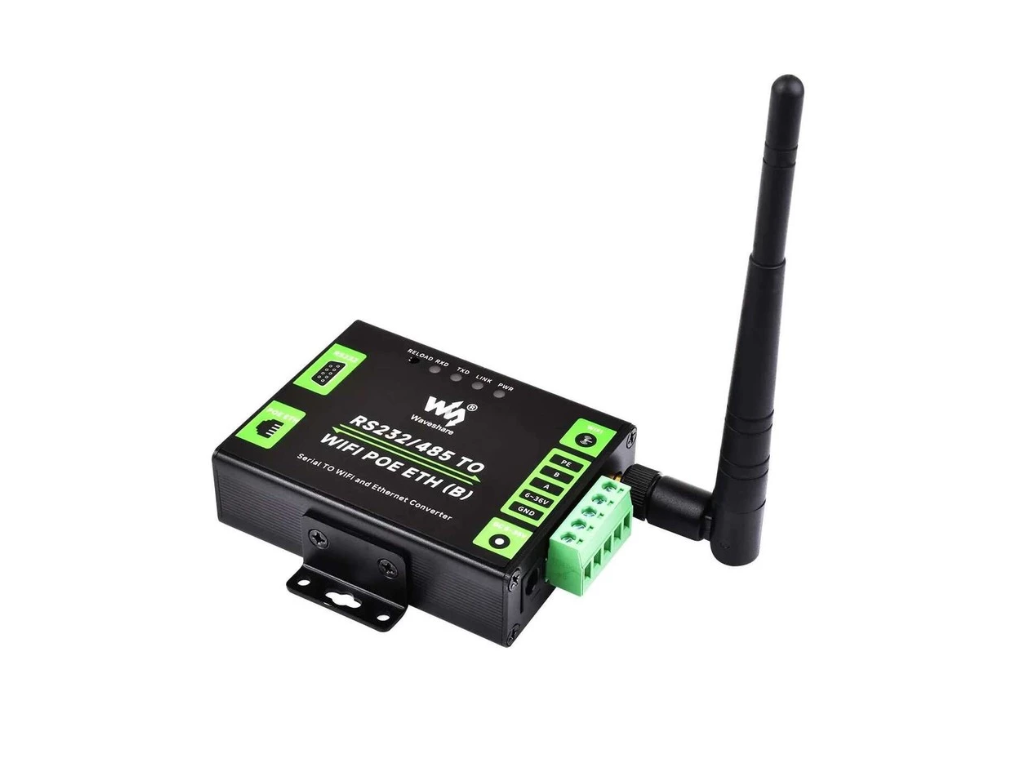

BDCU21-2 โมดูลแปลง Waveshare Converter Module RS232/RS485 TO WIFI POE ETH Ethernet

BDCU21-2 โมดูลแปลง Waveshare Converter Module RS232/RS485 TO WIFI POE ETH Ethernet

฿2,085.00

สั่งจองสินค้าได้

รหัสสินค้า: BDCU21-2 หมวดหมู่: ป้ายกำกับ: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

คำอธิบาย

RS232/485 TO WIFI POE ETH (B)

โมดูลแปลงสัญญาณและเก็บข้อมูลสำหรับงานอุตสาหกรรม รองรับ RS232, RS485, WiFi และ Ethernet ในอุปกรณ์เดียว ใช้งานได้ทั้งเป็น Serial Server, Modbus Gateway, MQTT Gateway และ Serial to HTTPD Client เหมาะสำหรับงาน Data Acquisition, IoT Gateway, ระบบความปลอดภัย และการมอนิเตอร์เครื่องมือวัดอัจฉริยะ

Product Description

  • Waveshare
  • RS232/485 TO WIFI ETH (B)
  • Cortex-M4 120MHz
  • Power supply: 5.0~36.0V (5V recommended)
  • Operating current: 86.5mA (@5V)
  • Interface protection: reverse-proof, ESD protection, anti-surge
  • Operating temperature: -40~85°C
  • Storage temperature: -40~105°

Serial Port RS232/RS485

  • Data bit: 5bit, 6bit, 7bit, 8bit
  • Stop bit: 1, 2
  • Parity bit: None, Odd, Even, Mark, Space
  • Baudrate: 600bps~230.4Kbps
  • TX cache: 2Kbyte
  • RX cache: 2Kbyte
  • Hardware flow control: RTS/CTS
  • Interface protection:
    • RS485: 2KV ESD protection, lightningproof, anti-surge, over-current protection RS485 pull up/down registers: 2.2KΩ
    • RS232 (ESD/EFT) RS485 (ESD/EFT/surge protection)

Ethernet

  • อัตราการสื่อสาร: 10/100Mbps
  • การป้องกันอินเทอร์เฟซ: การแยกแม่เหล็กไฟฟ้า 2KV
  • โปรโตคอล: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, ไคลเอนต์ HTTPD, Websocket
  • TX cache: 16Kbyte
  • RX cache: 16Kbyte

WiFi

  • Support 802.11b/g/n

Dimension

  • 82.8 × 85.7 × 25mm

ในชุดประกอบด้วย

  1. 1pcs x Waveshare Converter Module RS232/RS485 TO WIFI POE ETH Ethernet
  2. 1pcs x WiFi antenna 2.4Ghz
  3. 1pcs x Rail-mount Bra

Development Resources

RS232/485 TOWIFI ETH(B)User Manual

การนำไปใช้งาน

  • เหมาะสำหรับงานเก็บข้อมูลจากอุปกรณ์ภาคสนาม งานเชื่อมต่อ PLC, มิเตอร์, เซนเซอร์, คอนโทรลเลอร์ และเครื่องมือวัดต่าง ๆ เข้าสู่ระบบเครือข่ายหรือระบบ Cloud ใช้งานได้ในระบบ Data Acquisition, IoT Gateway, Safety and Security IoT และ Intelligent Instrument Monitoring

10.10.100.254

สำหรับกล่องรุ่น RS232/485 TO WIFI ETH (B) สาเหตุหลักที่ทำให้คุณเข้าผ่านสายแลนไม่ได้ เป็นเพราะ “พอร์ตสายแลน (Ethernet) บนตัวอุปกรณ์จะถูกปิดใช้งานไว้เป็นค่าเริ่มต้นจากโรงงาน” ทำให้การเสียบสายแลนเข้าคอมพิวเตอร์โดยตรงในตอนแรกจะไม่สามารถเข้าหน้าตั้งค่าได้ครับ
เพื่อแก้ไขปัญหานี้ คุณต้องเข้าไปตั้งค่าผ่าน WiFi ของตัวกล่องก่อนในครั้งแรก โดยมีขั้นตอนดังนี้ครับ:
ขั้นตอนที่ 1: เชื่อมต่อผ่าน WiFi ของตัวกล่อง
  1. เปิดคอมพิวเตอร์โน้ตบุ๊ก หรือสมาร์ทโฟน แล้วเปิดค้นหาสัญญาณ WiFi
  2. คุณจะพบชื่อ WiFi ที่ขึ้นต้นด้วย Waveshare_xxxx (xxxx คือตัวเลข 4 ตัวท้ายของ MAC Address ของกล่อง) ให้กดเชื่อมต่อสัญญาณนี้
  3. สัญญาณ WiFi นี้จะไม่มีรหัสผ่าน (เป็นแบบ Open) สามารถกดเชื่อมต่อได้เลย
ขั้นตอนที่ 2: เข้าสู่หน้าเว็บตั้งค่า
  1. เมื่อเชื่อมต่อ WiFi ของ Waveshare สำเร็จแล้ว ให้เปิดเว็บเบราว์เซอร์ แล้วพิมพ์ 10.10.100.254 อีกครั้ง
  2. ครั้งนี้หน้าต่างล็อกอินจะแสดงขึ้นมา ให้ใส่ Username: admin และ Password: admin
ขั้นตอนที่ 3: วิธีเปิดใช้งานพอร์ตสายแลน (หากต้องการกลับไปใช้สายแลน) เมื่อเข้าสู่หน้าตั้งค่าได้แล้ว หากคุณต้องการนำอุปกรณ์ไปเสียบสายแลนเพื่อใช้งานต่อ คุณต้องไปสั่งเปิดพอร์ตแลนก่อนครับ:
  1. ไปที่เมนู Ethernet Setting ทางซ้ายมือ
  2. ในส่วนของ Ethernet function ตรงช่อง Open the Ethernet ให้เปลี่ยนค่าเป็น “Enable”
  3. กดปุ่ม Apply
  4. จากนั้นไปที่เมนู Device Management แล้วคลิกปุ่ม Restart เพื่อให้กล่องบันทึกค่าและเริ่มต้นการทำงานใหม่
หลังจากอุปกรณ์รีสตาร์ทเสร็จ พอร์ตสายแลนของคุณก็จะถูกเปิดใช้งาน และสามารถใช้สายแลนเชื่อมต่อได้ตามปกติครับ

การใช้งานเซนเซอร์ Modbus RTU ร่วมกับฟังก์ชันคลาวด์ผ่านโปรโตคอล MQTT ด้วยอุปกรณ์ Waveshare RS232/485 TO WIFI ETH (B)

1. การเชื่อมต่อฮาร์ดแวร์ นำเซนเซอร์ Modbus RTU มาเชื่อมต่อเข้ากับพอร์ต RS485 ของอุปกรณ์ โดยต่อสายสัญญาณให้ตรงตามสัญลักษณ์ (A, B และ GND)
2. การตั้งค่าระบบ Modbus
  • เปลี่ยนโหมดการทำงาน: สามารถตั้งค่าผ่านหน้าเว็บการจัดการ (Web Management) หรือใช้คำสั่ง AT Command เพื่อเปลี่ยน “Data Transfer Mode” ให้เป็น Modbus TCP<=>Modbus RTU
  • การดึงข้อมูลอัตโนมัติ (Modbus Polling): หากต้องการให้อุปกรณ์ส่งคำสั่งไปดึงข้อมูลจากเซนเซอร์อย่างต่อเนื่อง สามารถเข้าไปที่หน้า Application Setting เพื่อเปิดฟังก์ชัน Modbus Polling และตั้งเวลารอบการดึงข้อมูล (Polling Time out) ได้ตามต้องการ (เช่น 200ms) หรือใช้คำสั่ง AT+MODBPOLLEN=on ควบคู่กับ AT+MODBPOLLT=200
3. การเชื่อมต่อกับแพลตฟอร์มคลาวด์ผ่าน MQTT เข้าไปที่เมนู MQTT Setting ผ่านหน้าเว็บจัดการเพื่อเปิดใช้งานฟังก์ชัน MQTT โดยคุณจะต้องกรอกข้อมูลที่ได้จากผู้ให้บริการคลาวด์ IoT ของคุณ ได้แก่:
  • Server Address และ Server Port ของโบรกเกอร์ MQTT
  • Client ID, Username, และ Password สำหรับการยืนยันตัวตน
  • ข้อมูลเหล่านี้สามารถตั้งค่าผ่านคำสั่ง AT Command ได้เช่นกัน (เช่น MQTTSVR, MQTTID, MQTTUSR, MQTTPWD)
