คำอธิบาย
USB to UART แปลงสัญญาณจาก USB เป็น RS232/RS485/RS422/ TTL industrial grade with isolation เกรดอุตสาหกรรม การ isolation แยกกราวด์
Product Description
- SKU:23996
- Part No.:USB TO RS232/485/422/TTL
- Brand:Waveshare
- ใช้ชิป FT232RL
- การสื่อสารความเร็วสูงมีเสถียรภาพ เชื่อถือได้
- การแยกสัญญาณดิจิทัลในตัว
- TVS ออนบอร์ด (ตัวป้องกันแรงดันไฟฟ้าชั่วคราว) สามารถลดแรงดันไฟกระชากและแรงดันไฟฟ้า
- ฟิวส์และไดโอดป้องกันแบบรีเซ็ตได้ออนบอร์ด
- วงจรแปลงตัวรับส่งสัญญาณอัตโนมัติออนบอร์ด
- วงจรแปลงระดับพอร์ตอนุกรม TTL ออนบอร์ด 3.3V และ 5V ผู้ใช้สามารถสลับ TTL ผ่านสวิตช์ระดับสัญญาณ
- อลูมิเนียม

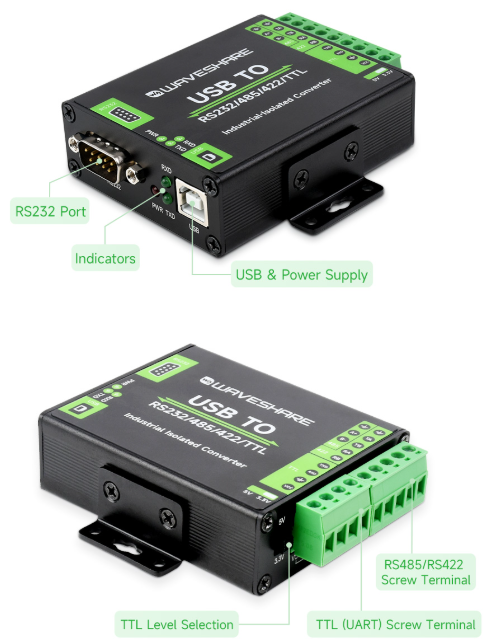

RS232
- FT232RL 300bps~2Mbps
RS485/422
- FT232RL 300bps~921600bps A+ B- GND
TTL
- 3.3V/5V
Dimension

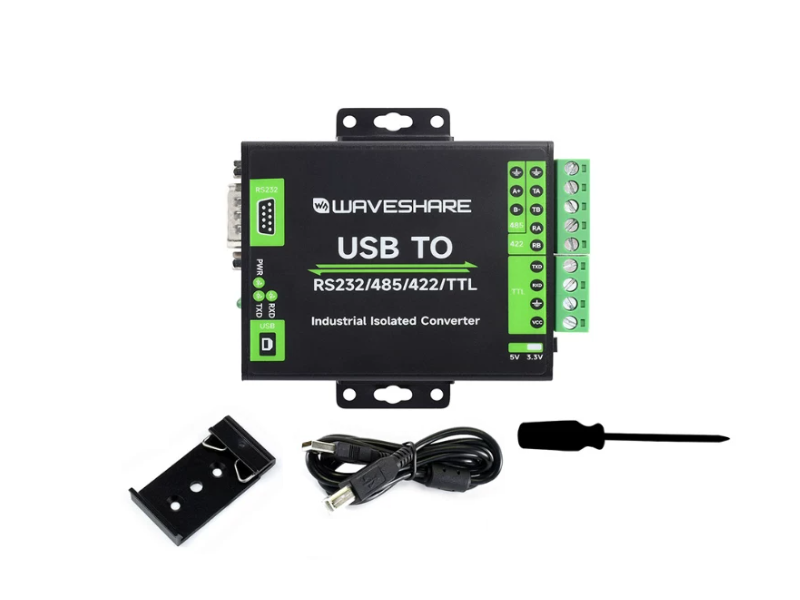

ในชุดประกอบด้วย
- 1pcs x Module Converter Waveshare USB to RS232/RS485/TTL FT232RL
- 1pcs x ขายึดราง
- 1pcs x สาย USB
- 1pcs x ไขควง
| รายการเชิงเทคนิค | FT232RL | CH340G |
|---|---|---|
| USB Standard | USB 2.0 Full Speed 12 Mbps | USB 2.0 Full Speed 12 Mbps |
| Interface | UART / Bit-Bang | UART |
| Baud Rate สูงสุด | 3 Mbps | ประมาณ 2 Mbps |
| Internal Oscillator | มี | ไม่มี |
| Crystal ภายนอก | ไม่ต้องใช้ | ต้องใช้ 12 MHz |
| EEPROM ภายใน | มี | ไม่มี |
| ปรับ VID/PID | ได้ | จำกัด |
| Configurable I/O | CBUS pins | ไม่มี |
| Bit-Bang Mode | รองรับ | ไม่รองรับ |
| TX Buffer | 128 Byte | ไม่ระบุชัด |
| RX Buffer | 256 Byte | ไม่ระบุชัด |
| Flow Control | RTS/CTS, DTR/DSR, XON/XOFF | RTS/CTS |
| Logic Level | 1.8V / 2.8V / 3.3V / 5V | 3.3V / 5V |
| Supply Voltage | 3.3V–5.25V | 5V |
| Package | SSOP-28 | SOP-16 |
