คำอธิบาย

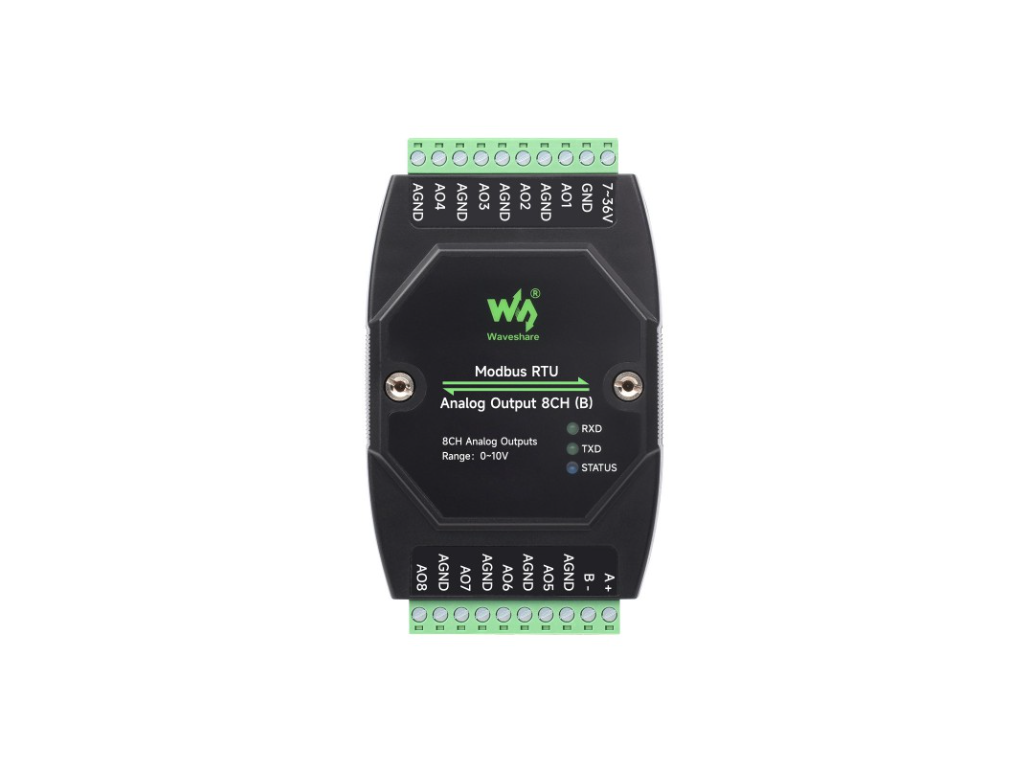

RS485 Modbus RTU Analog Output 8CH โมดูลแปลงสัญญาณจาก RS485 (Modbus RTU) เป็นสัญญาณอนาล็อก 0–10V เหมาะสำหรับงานควบคุมอุตสาหกรรมที่ต้องการเชื่อมต่อ PLC, HMI หรือระบบ SCADA เข้ากับอุปกรณ์อนาล็อกโดยตรง
สเปกสินค้า (Specifications)
- SKU:26211
- Part No.:Modbus RTU Analog Output 8CH (B)
- Brand:Waveshare
- Communication Interface: RS485
- Protocol: Standard Modbus RTU
- Baud Rate: 4800 / 9600 / 19200 / 38400 / 57600 / 115200 / 128000 / 256000
- Default Communication: 9600, N, 8, 1
- Power Supply: DC 7–36V
- Output Type: Voltage Output
- Output Channels: 8 CH
- Output Range: 0–10V
- Resolution: 12-bit (1mV)
- Output Accuracy: ±0.01V
- Device Address: 1–255
การนำไปใช้งาน
- PLC หรือ SCADA ควบคุมอินเวอร์เตอร์ (AI 0–10V)
- ควบคุมวาล์วไฟฟ้า แอคชูเอเตอร์ หรืออุปกรณ์ที่รับสัญญาณ 0–10V
- ระบบอัตโนมัติในโรงงานที่มีสัญญาณรบกวนสูง
- งานควบคุมหลายช่องพร้อมกันในตู้คอนโทรล
SSCOM Serial Port Debugging Assistant
- Download SSCOM serial port debugging assistant and open it on the computer. Open the corresponding port number, set the baud rate as 9600, and select SendHEX and HEXshow.
Send the following command, and channel 1 will output 1mA current under normal circumstances. - https://www.waveshare.com/wiki/Modbus_RTU_Analog_Output_8CH?srsltid=AfmBOoq0vOFLPaH2sxpbj-yi61HDiLg4q533DPaFBihiS0t0eDuE_0Zm
