คำอธิบาย
Vortex Flowmeter เครื่องวัดอัตราการไหลแบบ Vortex สำหรับวัดของเหลว ก๊าซ และไอน้ำ เหมาะสำหรับงานอุตสาหกรรม ระบบ Steam และงานวัดการไหลในท่อกระบวนการผลิต

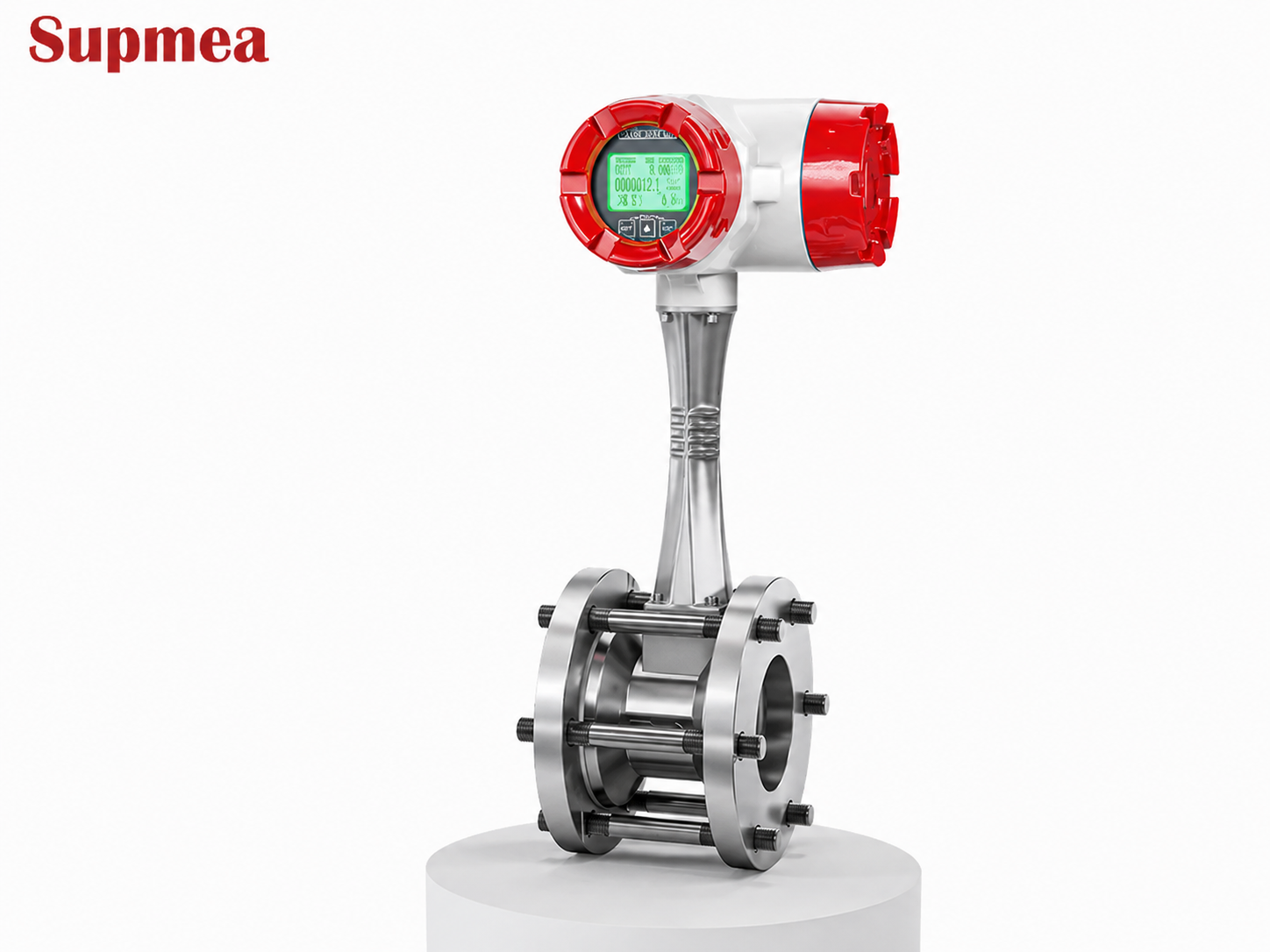

SUP-LUGB-C Vortex Flowmeter สำหรับวัดอัตราการไหลของ Steam, Gas และ Liquid
รองรับ 4-20mA
เหมาะกับงานท่ออุตสาหกรรม Boiler, Steam Line และระบบควบคุม Flow อัตโนมัติ
คุณสมบัติเด่น
- รองรับการวัด Liquid / Steam / Gas (เลือกจาก Ordering Code)
- ไม่มีชิ้นส่วนเคลื่อนไหว อายุการใช้งานยาว
- Pressure Loss ต่ำ ช่วยประหยัดพลังงาน
- รองรับ Temperature & Pressure Compensation
- ติดตั้งได้ทั้งแนวนอน แนวตั้ง และแนวเอียง
- รองรับหน้าแปลนหลายมาตรฐาน ANSI / JIS / HG
- ตัวเรือน IP65 เหมาะกับงานอุตสาหกรรม
สเปกสินค้า (Specifications)
- รุ่น: SUP-LUGB-C
- ประเภท: Vortex Flowmeter หลักการวัด: Karman Vortex Principle
- Turndown Ratio: 1:10 ถึง 1:25
- อุณหภูมิของไหล: Standard: -40 ถึง 100°C
- Ambient Temperature: -20 ถึง 55°C
- Power Supply: 24VDC
- Protection Class: IP65
- ความแม่นยำ: Liquid: ±1.0%
- ขนาดท่อ DN50 (2″)
การวัดอัตราการไหลของของเหลว
- Vortex Flow Sensor ขนาด DN50 เหมาะสำหรับการวัดอัตราการไหลของของเหลวในช่วง 3–60 m³/h โดยแนะนำให้ใช้งานในช่วง 12–60 m³/h เพื่อให้ได้ค่าความแม่นยำตาม Accuracy Grade ที่ระบุในสเปก.
ตารางช่วงการวัดตามขนาดท่อ
| ขนาดท่อ DN (mm) | ของเหลว: ช่วงการวัด (m³/h) | ของเหลว: ความถี่เอาต์พุต (Hz) | ก๊าซ: ช่วงการวัด (m³/h) | ก๊าซ: ความถี่เอาต์พุต (Hz) | ก๊าซ: ช่วงขยาย (m³/h) |
|---|---|---|---|---|---|
| 15 | 0.5–5 | 35–600 | 3–10 | 300–1240 | 3–13 |
| 20 | 0.6–10 | 29–420 | 6–24 | 220–1250 | 6–30 |
| 25 | 1.2–16 | 21–210 | 9–48 | 190–1140 | 8.8–52 |
| 32 | 1.8–20 | 18–264 | 10–100 | 156–1080 | 10–170 |
| 40 | 2–40 | 10–200 | 27–150 | 140–1040 | 27–205 |
| 50 | 3–60 | 8–160 | 40–320 | 94–1020 | 35–380 |
Output
-
- SSWMVA-00 4-20mA Transmission Distance: ≤ 1500m
การนำไปใช้งาน

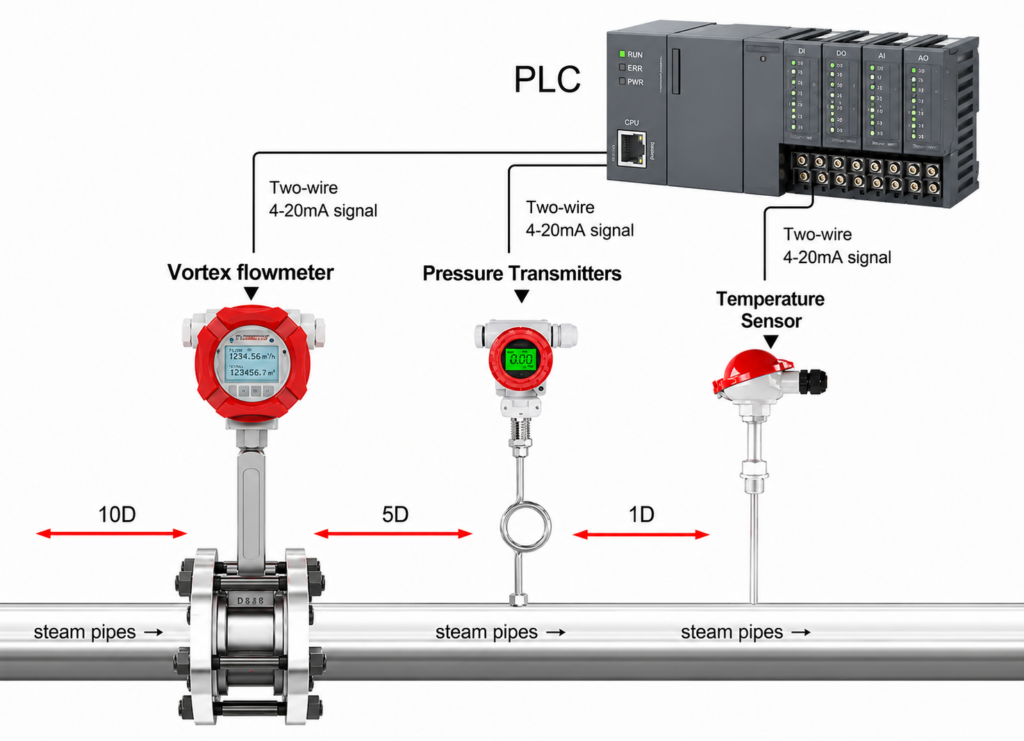

- ระบบวัด Steam Flow
- Boiler System
- โรงงานเคมี
- ระบบพลังงาน
- ระบบน้ำอุตสาหกรรม
- ระบบก๊าซอุตสาหกรรม
- โรงงานอาหารและยา
- ระบบ HVAC
- โรงงานเหล็กและสิ่งทอ
Dimension
แบบ Flange and Clamp Connection
- Vortex Flowmeter SUP-LUGB-C
- คู่มือ
- ชุดติดตั้งตามรุ่น
- Cable Gland
- Factory Calibration
Ordering Code
Step 1 เลือกขนาดท่อ (Nominal Diameter)
| Code | Size |
|---|---|
| 15 | DN15 (1/2″) |
| 20 | DN20 (3/4″) |
| 25 | DN25 (1″) |
| 32 | DN32 (1-1/4″) |
| 40 | DN40 (1-1/2″) |
| 50 | DN50 (2″) |
| 65 | DN65 (2-1/2″) |
| 80 | DN80 (3″) |
| 1C | DN100 (4″) |
| 1E | DN125 (5″) |
| 1G | DN150 (6″) |
| 2C | DN200 (8″) |
| 2G | DN250 (10″) |
| 3C | DN300 (12″) |
Step 2 เลือกการต่อท่อและวัสดุ
| Code | Description |
|---|---|
| U1 | Carbon Steel Clamping Flange, 304SS |
| U2 | 304SS Clamping Flange |
| HA | HG/T20592 Flange |
| IA | ISO2852 Clamp |
| IC | ANSI B16.5 Class150 |
| ID | ANSI B16.5 Class300 |
| IE | ANSI B16.5 Class600 |
| IF | JIS 10K |
| IG | JIS 20K |
Step 3 เลือกชนิดของไหล
| Code | Medium |
|---|---|
| A | ไอน้ำ Steam |
| B | แก๊ส Gas |
| C | ของเหลว Liquid |
Step 4 เลือก Accuracy
| Code | Accuracy |
|---|---|
| M | ±1.5% |
| L | ±1.0% |
Step 5 เลือก Compensation
| Code | Description |
|---|---|
| 0 | ไม่มี Compensation |
| 1 | Temperature + Pressure Compensation |
| 2 | Temperature Compensation |
| 3 | Pressure Compensation |
Step 6 เลือก Output Signal
| Code | Description |
|---|---|
| K0 | Pulse Output No Display |

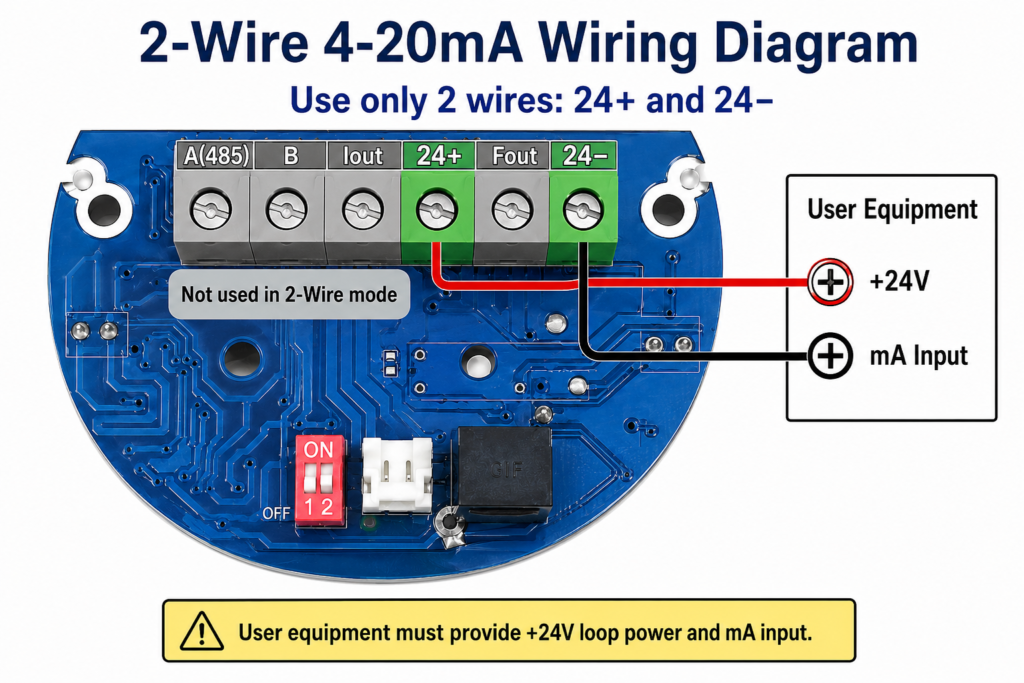

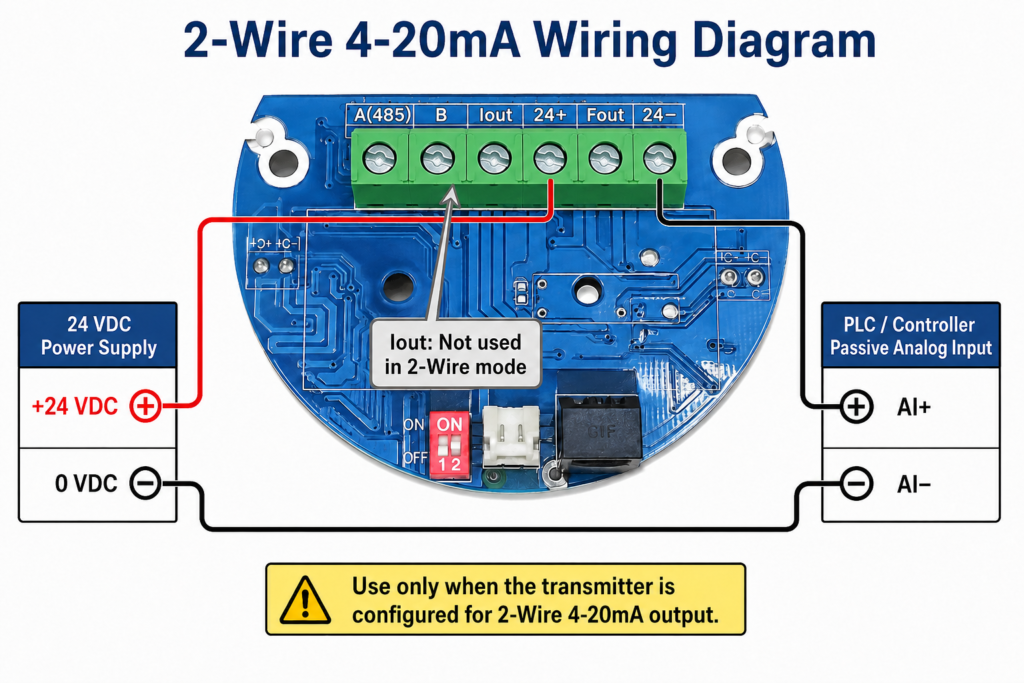

| K3 | Pulse Output, 4-20mA ระบบ 2 สาย (with Display) |
| K4 | Pulse Output, 4-20mA ระบบ 2 สาย + Battery (with Display) |
| K5 | Pulse Output, 4-20mA ระบบ 3 สาย + RS485 (with Display) |
| K6 | Pulse Output, 4-20mA ระบบ 2 สาย + HART (with Display) |
| R1 | RS485 Modbus RTU (with Display) |
Step 7 เลือก Temperature Range
| Code | Range |
|---|---|
| T1 | -40~100°C |
| T4 | -40~250°C |
| TR | -40~330°C |
Step 8 เลือก Cable Entry
| Code | Description |
|---|---|
| WG | M20×1.5 |
| WJ | NPT1/2 |
ตัวอย่างการประกอบ ของเหลว Liquid DN50 แบบ 4-20mA
SUP-LUGB-C-50-U1-C-L-0-K3-T1-WG
- 50 = DN50
- U1 = Carbon Steel Clamping Flange, 304SS
- C = ของเหลว Liquid
- L = Accuracy ±1%
- 0 = ไม่มี Compensation
- K3 = Pulse Output, 4-20mA ระบบ 2 สาย (with Display)
- T1 = Temperature Resistance :-40-100℃
- WG = Electrical Interface M20x1.5 Cable Gland IP65
Datasheet
รีวิว
ยังไม่มีบทวิจารณ์
