คำอธิบาย

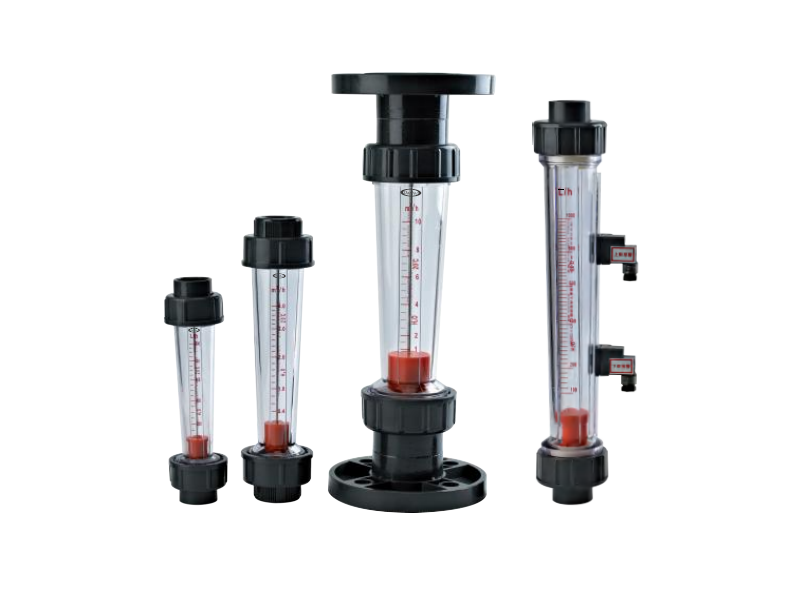

โฟลว์มิเตอร์แบบลูกลอยสำหรับวัดอัตราการไหลของน้ำและของเหลวทั่วไป ตัวเรือนพลาสติกน้ำหนักเบา อ่านค่าได้ง่าย มองเห็นลูกลอยได้ชัดเจน เหมาะสำหรับระบบน้ำ ระบบบำบัดน้ำ เครื่องจักร และงานอุตสาหกรรมหลากหลายประเภท
คุณสมบัติเด่น
- โครงสร้างแบบ Variable Area Rotameter ให้การวัดอัตราการไหลแบบโดยตรง
- ท่อวัดใส มองเห็นตำแหน่งลูกลอยได้ชัดเจน
- วัสดุพลาสติกทนการกัดกร่อนและน้ำหนักเบา
- รองรับขนาดท่อตั้งแต่ DN15 ถึง DN150
- มีให้เลือกทั้งแบบเกลียวและแบบหน้าแปลน
- รองรับช่วงอัตราการไหลหลากหลายตั้งแต่ 5 L/h ถึง 200 m³/h
- ความแม่นยำ ±4%
- ติดตั้งง่าย ไม่ต้องใช้แหล่งจ่ายไฟ
- เหมาะสำหรับระบบน้ำและของเหลวทั่วไป
สเปกสินค้า (Specifications)
| รายการ | รายละเอียด |
|---|---|
| รุ่น | LZS Series |
| ประเภท | Plastic Tube Rotameter |
| หลักการวัด | Float Type Variable Area |
| วัสดุท่อวัด | AS Plastic |
| วัสดุลูกลอย | ABS |
| ความแม่นยำ | ±4% F.S. |
| อุณหภูมิใช้งาน | 0–60°C |
| แรงดันใช้งานสูงสุด | ≤0.6 MPa |
| การติดตั้ง | แนวตั้ง |
| ตัวกลาง | น้ำและของเหลวทั่วไป |
| ขนาดท่อ | DN15 ถึง DN150 |
ช่วงการวัด
| รุ่น | ช่วงการวัด |
|---|---|
| LZS-15 | 5-50L/h, 16-160L/h, 25-250L/h, 40-400L/h, 60-600L/h |
| LZS-20 | 100-1000L/h |
| LZS-25 | 100-1000, 160-1600, 250-2500 L/h |
| LZS-32 | 400-4000 L/h |
| LZS-40 | 400-4000, 600-6000, 1000-10000 L/h |
| LZS-50 | 400-4000, 600-6000, 1000-10000 L/h |
| LZS-65 | 2000-15000, 5000-25000, 8000-40000, 12000-60000 L/h |
| LZS-80 | 2000-15000, 5000-25000, 8000-40000, 12000-60000 L/h |
| LZS-100 | 14000-90000 L/h |
| LZS-125 | 20000-150000 L/h |
| LZS-150 | 25000-200000 L/h |
ข้อมูลอ้างอิงจากตาราง Technical Parameters ภายในเอกสาร
การนำไปใช้งาน
- ระบบกรองน้ำ
- ระบบบำบัดน้ำเสีย
- ระบบ RO และ Water Treatment
- ระบบหล่อเย็นเครื่องจักร
- ระบบเคมีเจือจาง
- เครื่องจักรอุตสาหกรรม
- ระบบชลประทานและการเกษตร
- ระบบตรวจสอบอัตราการไหลของของเหลว
Dimension
| รุ่น | ความยาว L (mm) |
|---|---|
| LZS-15 | 280 |
| LZS-25 | 380 |
| LZS-40 | 570 |
| LZS-50 | 430 |
| LZS-65 | 430 |
| LZS-80 | 540 |
| LZS-100 | 550 |
| LZS-125 | 550 |
| LZS-150 | 560 |
ขนาดหน้าแปลนและขนาดการติดตั้งจะแตกต่างกันตามแต่ละรุ่นและขนาดท่อ
ในชุดประกอบด้วย
- LZS Plastic Rotameter จำนวน 1 ตัว
- ข้อต่อหรือหน้าแปลนตามรุ่นที่เลือก
- สเกลวัดอัตราการไหลติดตั้งภายในตัวเครื่อง
