SSW418-DN50 เครื่องวัดการไหลของน้ำ Turbine Water Flow Meter CM Flange Connection DN50 Display RS485

SSW418-DN50 เครื่องวัดการไหลของน้ำ Turbine Water Flow Meter CM Flange Connection DN50 Display RS485

รหัสสินค้า: SSW418-DN50 หมวดหมู่: , , , ป้ายกำกับ: , , , , , , ,

คำอธิบาย

เซนเซอร์มิเตอร์วัดการไหลของน้ำแบบเทอร์ไบน์ วัดของเหลวได้ทั้งชนิด นำไฟฟ้าและไม่นำไฟฟ้า ที่ไม่กัดกร่อน เช่น น้ำ, นม, น้ำมันดีเซล, แอลกอฮอล์, Pure Water

คุณสมบัติหลัก

  • ระบบสัญญาณออก 2-Wire พร้อม RS485 (Modbus)
  • จอแสดงผล LCD อ่านค่าได้ชัดเจน
  • ใช้วัดของเหลวทั่วไป เช่น น้ำ น้ำมันใส น้ำมันดิบเบา ของเหลวอินทรีย์/อนินทรีย์

สเปกทางเทคนิค (Technical Specification)

รายการ ค่า
Nominal Diameter DN4 – DN300
Power Supply DC 24V
Material SS304
Medium Temperature -20°C ~ 120°C
Rated Pressure 0.6 – 4.0 MPa (รองรับการสั่งทำแรงดันสูงกว่า)
Connection Type
  1. Thread (DN4–50)
  2. Tri-Clamp (DN15–80)
  3. Flange (DN10–300)
Flange Standards GB / ANSI / DIN / JIS
Signal Output 4–20 mA, RS485 Modbus
Display LCD (Option)
Protection Class IP65
Explosion Proof Ex d IIC T6 Gb (Option)

ช่วงการไหล (Flow Range m³/h)

ขนาด (DN) ช่วงการไหล (m³/h)
DN4 0.04–0.25
DN6 0.1–0.6
DN10 0.2–1.2
DN15 0.6–6
DN20 0.8–8
DN25 1–10
DN32 1.5–15
DN40 2–20
DN50 4–40
DN65 7–70
DN80 10–100
DN100 20–200
DN125 25–250
DN150 30–300
DN200 80–800

ขนาด DN Flange Connection

  • DN50
  • DN80 10-100M3/H

Display

Display Dimension



ในชุดประกอบด้วย

  • 1 Set x เซนเซอร์มิเตอร์วัดการไหลของน้ำ

ข้อควรระวัง

  • เพื่อป้องกันไม่ให้อนุภาคและเศษฝุ่นเข้าไปในเซนเซอร์ ต้องติดตั้งตัวกรองด้านน้ำเข้า
  • หากมีแม่เหล็กหรือวัสดุที่สร้างแรงแม่เหล็กวางบนเซ็นเซอร์หรืออยู่ใกล้กับเซ็นเซอร์ จะส่งผลกระทบต่อความแม่นยำในการวัด
  • การติดตั้งต้องหลีกเลี่ยงหรืออยู่ห่างสภาพแวดล้อมที่มีสั่นสะเทือน เพื่อไม่ให้ส่งผลกระทบต่อความแม่นยำในการวัด
  • การถอดแยกชิ้นส่วนเซ็นเซอร์จะไม่ครอบคลุมในการรับประกัน

เซ็นเซอร์การไหลของน้ำส่วนใหญ่จะใช้ใน เครื่องทำน้ำอุ่นไฟฟ้า, เครื่องซักผ้า, ตู้น้ำหยอดเหรียญ, เครื่องควบคุมน้ำ, มาตรวัดน้ำ, อุปกรณ์บำบัดน้ำ, ระบบทำความเย็น,, เครื่องมือวัด ฯลฯ

The practical flow equation of turbine flowmeter

Quantitative Control & Management

ระบบควบคุมการจ่ายของเหลวแบบตั้งปริมาณ ทำงานร่วมกันระหว่าง Turbine Flow Meter + Controller + Solenoid Valve/ปั๊ม เพื่อจ่ายของเหลวตามค่าที่กำหนดอย่างแม่นยำ เช่น 1–5 kg หรือ L ตามต้องการ

ฟังก์ชันหลัก

  • ตั้งค่าปริมาณและควบคุมการจ่ายอัตโนมัติ
  • รองรับปุ่ม Start/Stop/Zero
  • ไฟดับแล้วกลับมาทำงานต่อได้
  • LCD แสดงปริมาณการไหล อุณหภูมิ ความดัน
  • รองรับสัญญาณเข้าแบบ Frequency / 4–20 mA
  • สื่อสารได้ผ่าน RS485

หลักการทำงาน

Flow Meter วัดปริมาณการไหล → Controller สะสมค่า → ถึงค่าที่ตั้ง → ส่งสัญญาณปิดวาล์ว/ปั๊ม → กดเริ่มใหม่ได้ทันที ระบบ Reset เองและทำซ้ำทุกครั้ง

Menu Operations

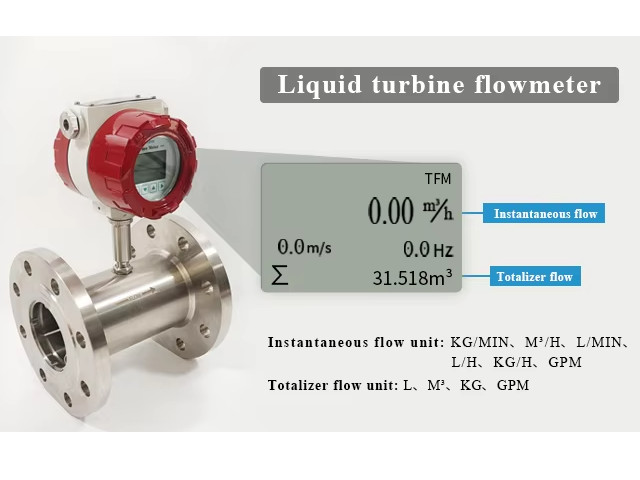

Instantaneous Flow Unit (หน่วยแสดงผลแบบอัตราทันที — Instantaneous Unit)

Option หน่วยที่รองรับ:

  • m³/h, m³/m, m³/s,
  • L/h, L/m, L/s,
  • USG/h, USG/m, USG/s,
  • gal/h, gal/m, gal/s,
  • kg/h, kg/m, kg/s,
  • t/h, t/m, t/s

ค่าเริ่มต้น (Default): m³/h — Cubic Metre per Hour

หมายเหตุ (Remark)

  • m³ = Cubic Metre
  • L = Liter
  • USG = American Gallon
  • gal = Gallon
  • kg = Kilogram
  • t = Ton
  • /h = ต่อชั่วโมง
  • /m = ต่อนาที
  • /s = ต่อวินาที

PDF Datasheet
