คำอธิบาย
เซนเซอร์มิเตอร์วัดการไหลของน้ำ Turbine Water Flow Meter Output signal 2-Wire system, Display 4-20mA
คุณสมบัติหลัก
- จอแสดงผล LCD อ่านค่าได้ชัดเจน
- ใช้วัดของเหลวทั่วไป เช่น น้ำ น้ำมันใส น้ำมันดิบเบา ของเหลวอินทรีย์/อนินทรีย์
- ฟังก์ชั่นการแสดงผล จอแสดงผล LCD
- Measuring medium Liquid (water, refined oil, light crude oil, organic liquid, inorganic liquid, etc.
- Measurement accuracy 0.5, 1.0
- 1.0 MPa, 1.6 MPa, 2.5 MPa, 4.0 MPa, 6.3 MPa
- Environmental Temperature -20°C~ 60°C
- Atmospheric pressure 86 kPa ~106 kPa
- แหล่งจ่ายไฟ DC 24V
- Protection Class IP65

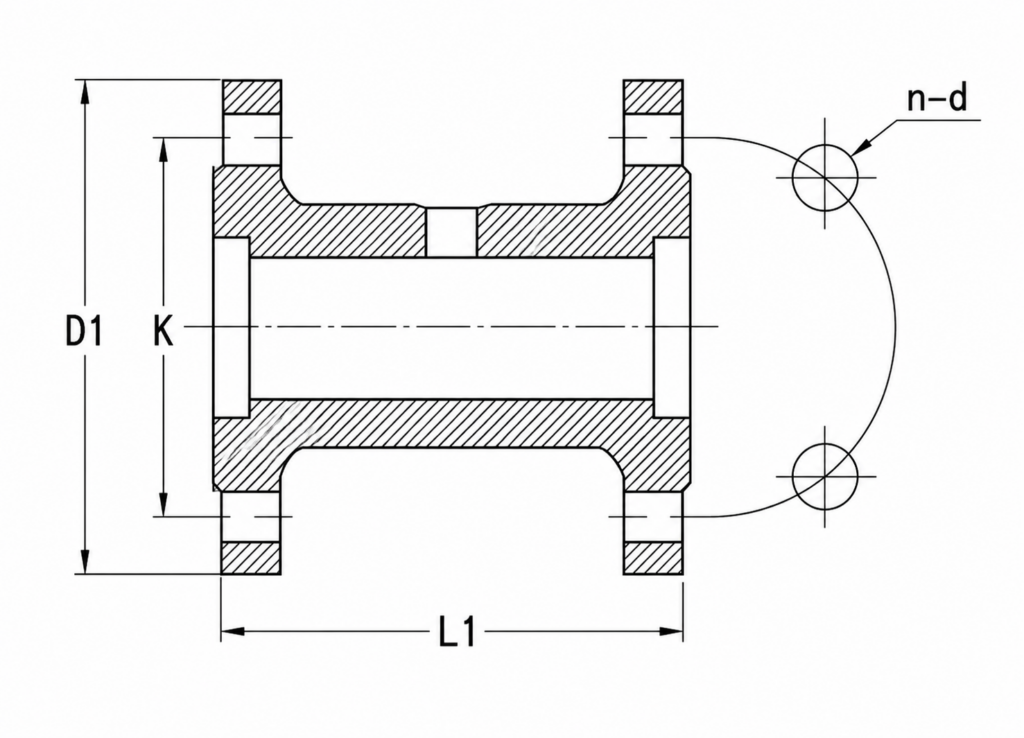

ขนาด DN Flange DIN 2501 หรือ EN 1092-1 Standard
| DN | L1 (mm) | OD หน้าแปลน D1 (mm) | PCD K (mm) | รูน็อต D (mm) | จำนวนรู n-d |
|---|---|---|---|---|---|
| 15 | 75 | 95 | 65 | 14 | 4 |
| 20 | 85 | 105 | 75 | 14 | 4 |
| 25 | 100 | 115 | 85 | 14 | 4 |
| 32 | 140 | 140 | 100 | 18 | 4 |
| 40 | 140 | 150 | 110 | 18 | 4 |
| 50 | 150 | 165 | 125 | 18 | 4 |
| 65 | 170 | 185 | 145 | 18 | 4 |
| 80 | 200 | 200 | 160 | 18 | 8 |
| 100 | 220 | 220 | 180 | 18 | 8 |
| 125 | 250 | 250 | 210 | 18 | 8 |
| 150 | 300 | 285 | 240 | 22 | 8 |
| 200 | 360 | 340 | 295 | 22 | 12 |
Display
Display Dimension
ในชุดประกอบด้วย
- 1 Set x เซนเซอร์มิเตอร์วัดการไหลของน้ำ
ข้อควรระวัง
- เพื่อป้องกันไม่ให้อนุภาคและเศษฝุ่นเข้าไปในเซนเซอร์ ต้องติดตั้งตัวกรองด้านน้ำเข้า
- หากมีแม่เหล็กหรือวัสดุที่สร้างแรงแม่เหล็กวางบนเซ็นเซอร์หรืออยู่ใกล้กับเซ็นเซอร์ จะส่งผลกระทบต่อความแม่นยำในการวัด
- การติดตั้งต้องหลีกเลี่ยงหรืออยู่ห่างสภาพแวดล้อมที่มีสั่นสะเทือน เพื่อไม่ให้ส่งผลกระทบต่อความแม่นยำในการวัด
- การถอดแยกชิ้นส่วนเซ็นเซอร์จะไม่ครอบคลุมในการรับประกัน
เซ็นเซอร์การไหลของน้ำส่วนใหญ่จะใช้ใน เครื่องทำน้ำอุ่นไฟฟ้า, เครื่องซักผ้า, ตู้น้ำหยอดเหรียญ, เครื่องควบคุมน้ำ, มาตรวัดน้ำ, อุปกรณ์บำบัดน้ำ, ระบบทำความเย็น,, เครื่องมือวัด ฯลฯ
The practical flow equation of turbine flowmeter
Menu Operations
Instantaneous unit
- Option： m³ /h，m³ /m，m³ /s，L/h，L/m，L/s，USG/h，USG/m，USG/s，gal/h，gal/m，gal/s，kg/h，kg/m，kg/s，t/h，t/m，t/s
- Default value：m3/h (Cubic Metre Per Hour)
Remark
- m3 = Cubic Metre
- L = Liter
- USG = American gallon
- gal = Gallon
- kg = Kilogram
- t = Ton
- /h = (Per Hour)
- /m = (Per Minute)
- /s = (Per Second)
PDF Datasheet
