SSWF13-1 เซนเซอร์ วัดอัตราการไหลของน้ำ PE 3/8 Water Flow Sensor YF-S301-SM3P

SSWF13-1 เซนเซอร์ วัดอัตราการไหลของน้ำ PE 3/8 Water Flow Sensor YF-S301-SM3P

฿485.00

มีสินค้า

รหัสสินค้า: SSWF13-1 หมวดหมู่: ป้ายกำกับ: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

คำอธิบาย

เซนเซอร์วัดอัตราการไหลของน้ำแบบ Hall Effect สำหรับตรวจจับปริมาณการไหลของน้ำในระบบท่อ รองรับแรงดันต่ำ ใช้งานร่วมกับ Arduino, ESP8266, ESP32, PLC และระบบควบคุมอัตโนมัติ ให้สัญญาณ Pulse Output สำหรับคำนวณอัตราการไหลและปริมาณน้ำสะสม

คุณสมบัติเด่น

  • ใช้ตรวจวัดอัตราการไหลของน้ำและน้ำประปา
  • ให้สัญญาณ Pulse Output อ่านค่าง่ายผ่านไมโครคอนโทรลเลอร์
  • รองรับแรงดันไฟ DC 3.5–24V
  • ใช้กระแสต่ำ ≤10mA
  • รองรับอัตราการไหล 0.3–10L/min
  • ขนาดกะทัดรัด ติดตั้งง่าย
  • เหมาะสำหรับระบบน้ำอัตโนมัติ ตู้กดน้ำ และงาน IoT
  • อายุการใช้งานยาวนานสำหรับงานน้ำทั่วไป

สเปกสินค้า (Specifications)

รายการ รายละเอียด
รุ่นสินค้า YF-S301
ประเภทสินค้า Water Flow Sensor
ของเหลวที่รองรับ น้ำ, น้ำประปา
อุณหภูมิใช้งาน ไม่เกิน 60°C
ช่วงการไหล 0.3–10 L/min
แรงดันน้ำสูงสุด <0.8MPa
ความแม่นยำ ±3~5%
แรงดันไฟเลี้ยง DC 3.5–24V
กระแสใช้งาน ≤10mA
ค่าความต้านทานฉนวน >100MΩ
Output High Level >DC 4.5V (Input DC 5V)
Output Low Level <DC 0.5V (Input DC 5V)
Duty Cycle 50%±10%
Pulse Characteristic (21 × Q) ±3%
หน่วย Q L/min
Pulse Conversion 1 ลิตร = 1260 Pulse ±10%

Water Flow Sensor Wiring

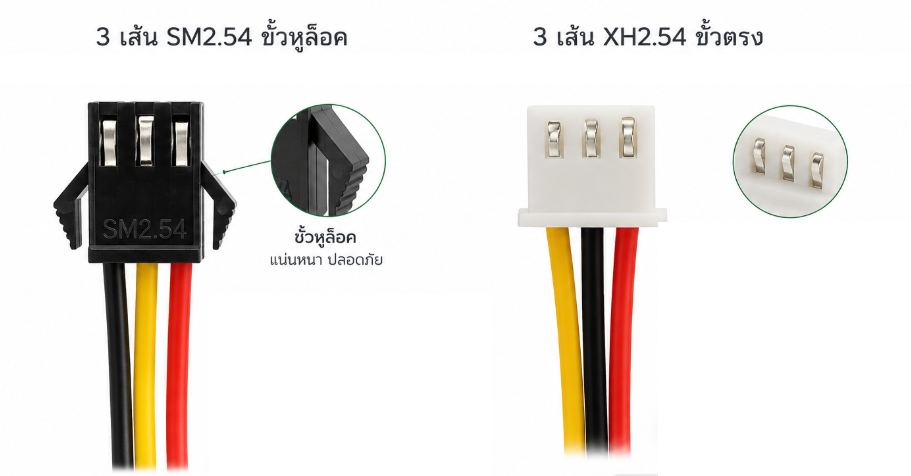

  • ความยาวสายไฟ 10 cm ขั้วต่อสายไฟ SM 2.54 3P 15cm

การเรียงสายจากซ้ายไปขวา:

  • 1 = สัญญาณ Output
  • 2 = GND / กราวด์
  • 3 = VCC / แรงดันไฟเลี้ยง (แดง)

อัตราการไหลที่วัดได้ Flow Rate ลิตร/นาที

  • 0.3 ~ 10 L/min (+/-5%)

ข้อต่อ Pipe Connection

  • S301 สำหรับ ท่อน้ำ PE ขนาด OD 3/8″ ( 3 หุน)

สูตรการคำนวณ Water Flow Sensor Output waveform

  • รอบการทำงานของพัลส์เอาท์พุต 50% ± 10%
  • ลักษณะเฉพาะของโฟลว์พัลส์ (21*คิว) ±3% ,คิว=ลิตร/นาที±3%
  • การแปลงการไหลสะสม น้ำ 1 ลิตร = 1260 พัลส์ ±10
  • F = 21*Q, (Q = L/min) = 1260 pulses LPM
  • F (Hz) = 21 * อัตราการไหล (Q)(L/min)
  • 1L = 1260Hz

Dimension

  • ข้อต่อเกลียว G3/8
  • ขนาดกะทัดรัดสำหรับติดตั้งในระบบท่อขนาดเล็ก

การนำไปใช้งาน

  • ระบบตรวจวัดการไหลของน้ำ
  • เครื่องกรองน้ำ
  • ระบบตู้กดน้ำอัตโนมัติ
  • ระบบ IoT Smart Water
  • ระบบควบคุมปั๊มน้ำ
  • ระบบรดน้ำอัตโนมัติ
  • งาน Arduino และ ESP8266/ESP32

ในชุดประกอบด้วย

  • เซนเซอร์วัดอัตราการไหลน้ำ YF-S301
  • สายสัญญาณ 3 เส้น (แดง/ดำ/เหลือง)

ท่อขนาดอื่น ๆ ที่รองรับสำหรับ Water Flow Meter

สรุปความรู้พื้นฐาน

  • 1 ลูกบาศก์เมตร (m³) = 1,000 ลิตร (L)
  • ดังนั้น 1 m³/h = 1,000 L/h

เข้าใจงาน Flow Meter

  • 1 m³/h = 16.67 L/min
  • 0.6 m³/h = 600 L/h = 10 L/min

นิยมใช้คู่กับ SSWM01 /SSWM09

การปรับค่า K ได้เพื่อใช้ได้กับ Sensor หลายขนาด รุ่นของเซ็นเซอร์และค่า k  * หมายเหตุ k จากโรงงาน 7.5

    • YF-S301  ค่า k =  21
    • YF-B7 ½” ค่า k = 11
    • YF-B10 ค่า k =  8
    • YF-B6 ค่า k =  6.6
    • YF-G1  ค่า k = 1.08
    • YF-DN40  ค่า k = 0.45
    • YF-DN50 ค่า k = 0.2k

*ข้อสังเกตยิ่งถ้ามีขนาดที่ใหญ่ขึ้นค่า k จะลดลง
