SSLV0505I เซนเซอร์วัดระดับน้ำแบบจุ่มน้ำ Submersible Water Level Transmitter Sensor QDY30A-B 5M/5M 4-20mA

SSLV0505I เซนเซอร์วัดระดับน้ำแบบจุ่มน้ำ Submersible Water Level Transmitter Sensor QDY30A-B 5M/5M 4-20mA

฿1,950.00

มีสินค้าอยู่ 1

รหัสสินค้า: SSLV0505I หมวดหมู่: ป้ายกำกับ: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

คำอธิบาย

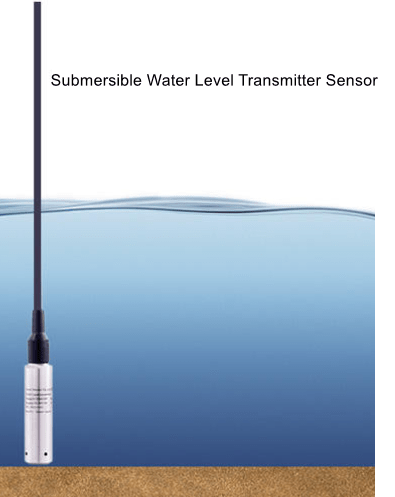

เซ็นเซอร์วัดระดับน้ำแบบจุ่ม เซนเซอร์วัดระดับน้ำแบบจุ่มน้ำ Submersible Level Transmitter QDY30A-B Water Level Sensor เครื่องวัดระดับน้ำแบบจุ่มน้ำ (Submersible Level Transmitter) คืออุปกรณ์วัดระดับของเหลวโดยนำตัวเซนเซอร์ลงไปจุ่มในของเหลวโดยตรง ใช้หลักการวัดความดันที่เกิดจากระดับของเหลว (Hydrostatic Pressure) แล้วแปลงค่าเป็นสัญญาณไฟฟ้าเพื่อนำไปใช้งาน เช่น ควบคุมปั๊มน้ำ แสดงผล หรือบันทึกข้อมูล

จุดเด่น

  • ความแม่นยำสูง 0.5%FS, คงที่ระยะยาว 0.25%FS/ปี
  • ใช้งานได้หลากหลาย ใช้งานได้กับ ของเหลวและก๊าซ เช่น น้ำ, น้ำมัน, อากาศ, ไอน้ำ
  • ตัวเซนเซอร์เป็นแบบ Oil-filled silicon มีความเสถียรสูง
  • รองรับอินพุต/เอาต์พุตหลายรูปแบบ: 4–20mA, RS485 , 0–10V
  • ป้องกันน้ำลึก: IP68 พร้อมระบบระบายอากาศป้องกันความดันอัดผิดเพี้ยน

ข้อมูลทางเทคนิค

  • ช่วงวัด: 0 – 200 เมตร (กำหนดตามลูกค้า)
  • ความยาวสาย: (กำหนดตามลูกค้า)
  • DC24V
  • ทนอัด : 150%
  • วัสดุ: สแตนเลส 304 สาย: PE / PTFE
  • อุณหภูมิใช้งาน 0°C ถึง 50°C
  • Atmospheric 860~1060mbar (12.5~15.4Psi)
  • ป้องกันน้ำลึก: IP68 พร้อมระบบระบายอากาศป้องกันความดันอัดผิดเพี้ยน

โหมดสัญญาณเอาต์พุต Output รุ่นที่มีจำหน่าย

    1. รุ่น Output 4-Wire Digital RS485 Modbus
    2. รุ่น Output 3-Wire Analog 0–10V
    3. รุ่น Output 2-Wire Analog 4–20mA

Wiring Diagram

รหัสสั่งซื้อ (Ordering Code)

รุ่นสายยาว 5 เมตร

รหัสสั่งซื้อ (Ordering Code) ระดับการวัด ความยาวสาย Output / การสื่อสาร
SLV0505R 0–5 m 5 m RS485 Modbus
SLV0505V 0–5 m 5 m 0–10V
SLV0505I 0–5 m 5 m 4–20mA

รุ่นสายยาว 10 เมตร

รหัสสั่งซื้อ (Ordering Code) ระดับการวัด ความยาวสาย Output / การสื่อสาร
SLV1010R 0–10 m 10 m RS485 Modbus
SLV1010V 0–10 m 10 m 0–10V
SLV1010I 0–10 m 10 m 4–20mA

รุ่นสายยาว 20 เมตร

รหัสสั่งซื้อ (Ordering Code) ระดับการวัด ความยาวสาย Output / การสื่อสาร
SLV2020R 0–20 m 20 m RS485 Modbus
SLV2020V 0–20 m 20 m 0–10V
SLV2020I 0–20 m 20 m 4–20mA

Dimension Wire Connection

คู่มือการติดตั้งเซนเซอร์วัดระดับของเหลวแบบจุ่ม QDY30A

RS485 MODBUS Manual

  • https://s2ins.com/wp-content/uploads/2025/05/NEW-RS485-Modbus-for-pressure-level-sensor-11.29.pdf
  • ใช้โปรโตคอล MODBUS RTU แบบ RS485 Half-Duplex
  • ใช้ตามมาตรฐาน GBZ 19582.1-2004
  • รองรับฟังก์ชันโค้ด: 0x03, 0x04, 0x06, 0x10

ตัวอย่างใช้งาน

อ่านระดับของเหลว (0–5m Sensor)

ส่ง: 01 03 00 04 00 01 C5 CB
ตอบกลับ: 01 03 02 09 C4 BF 87
ค่า 09 C4 (hex) = 2500 (decimal) → ระดับ = 250.0 cm

⚠️ หมายเหตุ

  • หากต้องการแก้ไข address, baud rate, parity, หรือ zero-offset → ต้องใช้ฟังก์ชัน 0x06 เขียนค่าพร้อมสั่งให้ “Save”
  • ไม่อนุญาตให้แก้ไขข้อมูลการคาลิเบรตเอง ควรใช้ Software ของผู้ผลิต
  • ค่า Floating Point ส่งแบบ 4-byte IEEE754 (Big-endian, ABCD)
  • ค่าติดลบใช้รูปแบบ Two’s complement
