คำอธิบาย
เซ็นเซอร์วัดระดับของเหลวแบบลูกลอย (Float Type) สำหรับตรวจวัดระดับของเหลวภายในถัง รองรับแรงดันไฟ DC 9-36V เหมาะสำหรับถังน้ำ ถังเชื้อเพลิง ถังสารละลาย และระบบเครื่องจักรอุตสาหกรรม สามารถสั่งผลิตความยาวก้านและค่าความต้านทานได้ตามต้องการ
คุณสมบัติเด่น
- ตรวจวัดระดับของเหลวด้วยกลไกลูกลอย
- มีเอาต์พุตให้เลือก 0-10V หรือ 4–20mA
- ใช้ไฟเลี้ยง DC 9-36V
- ท่อเซนเซอร์ผลิตจากสเตนเลส SUS304
สเปกสินค้า (Specifications)
- ประเภทสินค้า: Float Type Liquid Level Sensor
- หลักการตรวจวัด: ลูกลอยวัดระดับของเหลว
- Output Signal: 0-10V
- Wire Output: 3 สาย
- Working Voltage: DC 9–36V
- Detect Current: น้อยกว่า 125mA
- Measurement Accuracy: 1–5%
- Detection Sensitivity: 10 / 12 / 21mm
- Intrinsic Error: ±2%
- Working Temperature: -40°C ถึง +90°C
- Lag Time: 0.1 ±0.1 วินาที
- Useful Life: ประมาณ 500 ล้านครั้ง
- Overall Structure: แบบเสา Column Type

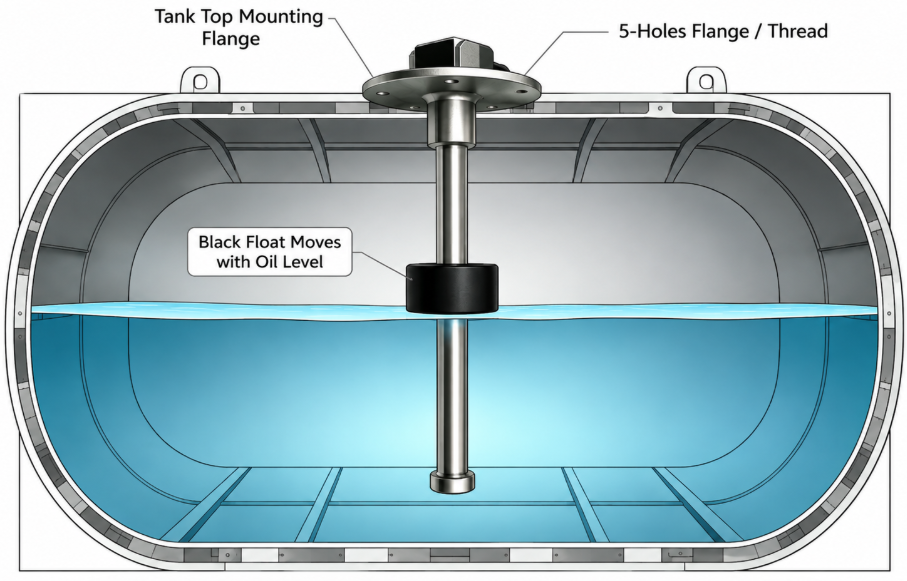

- Installation Way: ติดตั้งจากด้านบน Top Mounted
- Body Material: Stainless Steel SUS304 หรือ 1Cr18Ni9Ti
- Pipe Diameter: 12.7mm
- Floater Material: NBR Foam Ball
- Floater Size: Ø35 × 32mm
- Hole Center Circle: Ø40mm
วัสดุ
| ชิ้นส่วน | วัสดุ |
|---|---|
| หน้าแปลน | SUS304 |
| ก้านเซ็นเซอร์ | SUS304 |
| ปลายก้าน | SUS304 |
| ลูกลอย | NBR |
| สายไฟ | PVC |

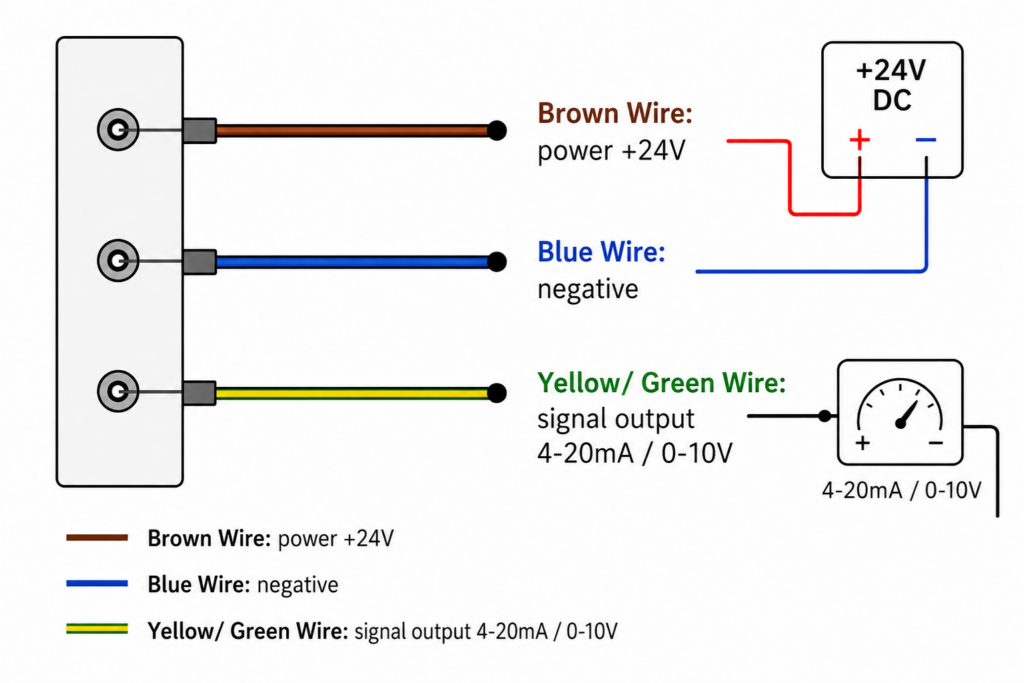

Wiring
การนำไปใช้งาน
- ใช้ตรวจสอบระดับน้ำหรือของเหลวภายในถัง
- ใช้ตรวจสอบระดับน้ำมันดีเซลและน้ำมันเบนซิน
- ใช้ร่วมกับ PLC และหน้าจอ HMI
- ใช้ร่วมกับ Analog Input Module
- ใช้ในระบบควบคุมปั๊มเติมหรือระบายของเหลว
- ใช้ในระบบ IoT และ Data Logging
- ใช้ในเครื่องจักรและระบบอัตโนมัติภายในโรงงาน
Dimension

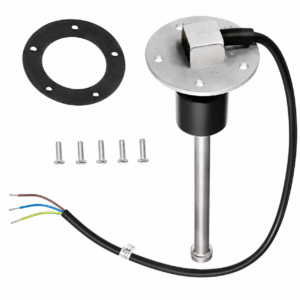

ในชุดประกอบด้วย
- 1 ชิ้น x เซนเซอร์วัดระดับของเหลวแบบลูกลอย Float Type Liquid Level Sensor
- 1 ชิ้น x ปะเก็นซีล (Gasket) จำนวน 1 ชิ้น
- 5 ชิ้น x ชุดสกรูยึด
