คำอธิบาย
โมดูลบอร์ดสื่อสาร 4G LTE Cat.1 ขนาดกะทัดรัด ประหยัดพลังงาน เชื่อมต่อข้อมูลไร้สายความเร็วสูงเสถียร รองรับคำสั่ง AT Command สำหรับงาน IoT และระบบสมองกลฝังตัว
คุณสมบัติเด่น
- รองรับการเชื่อมต่อเครือข่าย 4G LTE Cat.1 และ 2G GSM ครอบคลุมการสื่อสารไร้สายหลากหลายย่านความถี่
- สื่อสารผ่านพอร์ต Serial UART (TTL Logic 3.3V) ควบคุมง่ายด้วยชุดคำสั่งมาตรฐาน AT Command
- รองรับโปรโตคอลการสื่อสารข้อมูลระดับเครือข่ายหลากหลาย เช่น TCP/IP, UDP, MQTT, HTTP, HTTPS และ DNS
สเปกสินค้า (Specifications)
- ชิปโมดูล: SIMCom A7670C
- มาตรฐานเครือข่าย: 4G LTE-TDD / LTE-FDD / GSM / GPRS
- ย่านความถี่ที่รองรับ: LTE-FDD (B1/B3/B5/B8), LTE-TDD (B34/B38/B39/B40/B41), GSM (900/1800 MHz)
- อัตราการรับส่งข้อมูล (Data Rate): LTE Cat.1 ดาวน์โหลดสูงสุด 10 Mbps / อัปโหลดสูงสุด 5 Mbps
- แรงดันไฟเลี้ยง (Supply Voltage): DC 5V – 16V
- ระดับสัญญาณ I/O: UART TTL 3.3V (ระยะพินมาตรฐาน 2.54 มม.)
- คอนเนกเตอร์เสาอากาศ: IPEX Connector
- ช่องใส่ซิมการ์ด: Nano SIM Card
- อุณหภูมิในการทำงาน: -40 ถึง 85 องศาเซลเซียส
การนำไปใช้งาน
- ระบบตรวจวัดและรายงานข้อมูลระยะไกล (IoT Telemetry & Remote Monitoring)
- ระบบส่งข้อมูลแบบโปร่งใส (DTU – Data Transfer Unit) ในงานอุตสาหกรรม
- เชื่อมต่อไมโครคอนโทรลเลอร์ เช่น STM32, Arduino, ESP32 หรือ Raspberry Pi เข้ากับเครือข่ายอินเทอร์เน็ตเซลลูลาร์
- ตู้จำหน่ายสินค้าอัตโนมัติ (Smart Vending Machine) และระบบชำระเงินไร้สาย
- ระบบแจ้งเตือนภัยและส่งข้อความ SMS หรือส่งข้อมูลเข้าคลาวด์
Dimension
-
ขนาดบอร์ด: 28.0 x 26.0 x 12.4 มม. (รวมความสูงของขาพิน)
ในชุดประกอบด้วย

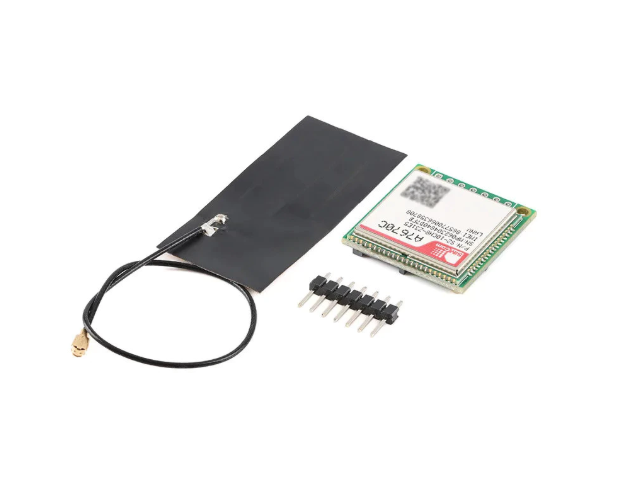

- โมดูลบอร์ดพัฒนา FS-MCore-A7670C จำนวน 1 ชิ้น
- เสาอากาศ 4G แบบสาย IPEX จำนวน 1 ชิ้น
