คำอธิบาย

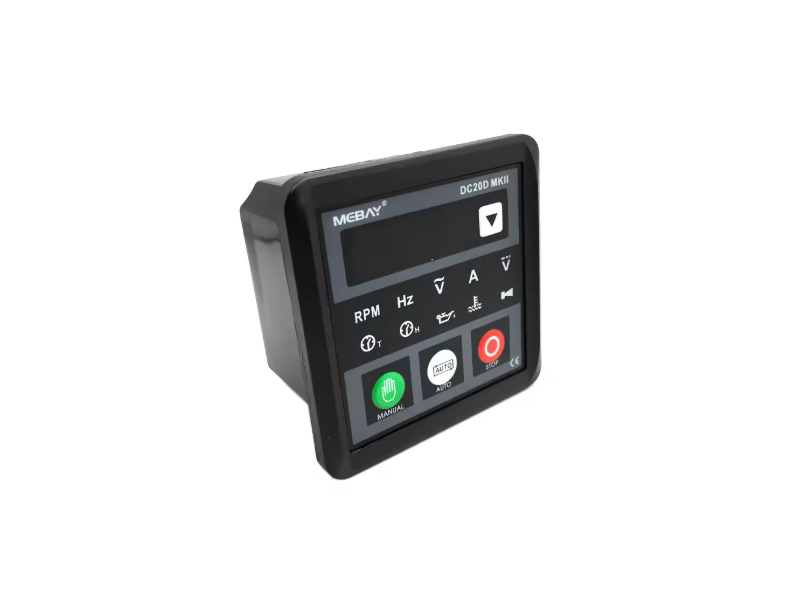

โมดูลคอนโทรลเลอร์สำหรับควบคุมและตรวจสอบเครื่องกำเนิดไฟฟ้าดีเซลหรือเบนซิน รองรับการสตาร์ต–หยุดแบบ Manual และ Auto พร้อมระบบป้องกัน แจ้งเตือนความผิดปกติ และพอร์ต RS485 สำหรับเชื่อมต่อระบบ Modbus RTU
คุณสมบัติเด่น
- ควบคุมด้วยไมโครคอมพิวเตอร์
- รองรับ Manual Start/Stop และ Auto Start/Stop
- หน้าจอ LED แสดงสถานะและรหัสความผิดปกติ
- รองรับ RS485 Modbus RTU สำหรับตรวจสอบและสั่งงานระยะไกล
- ตั้งค่าพารามิเตอร์ผ่านปุ่มด้านหน้า
- มีเอาต์พุตรีเลย์แบบตั้งโปรแกรมได้ 2 ช่อง
- รองรับระบบ Preheat, Idle Control, Choke Control และ Energize-to-Stop
- ใช้งานกับเครื่องยนต์ดีเซลและเบนซิน
ค่าที่สามารถแสดงผล
- ความเร็วรอบเครื่องยนต์ RPM
- ความถี่เครื่องกำเนิดไฟฟ้า Hz
- แรงดันไฟฟ้า Generator L-N
- กระแสไฟฟ้า Generator
- แรงดันแบตเตอรี่
- ชั่วโมงการทำงานและชั่วโมงสะสม
- อุณหภูมิน้ำหล่อเย็น
- แรงดันน้ำมันเครื่อง
ระบบป้องกันและแจ้งเตือน
- แรงดันและความถี่สูงหรือต่ำผิดปกติ
- กระแสไฟฟ้าเกิน
- ความเร็วรอบสูงหรือต่ำผิดปกติ
- แรงดันน้ำมันเครื่องต่ำ
- อุณหภูมิน้ำหล่อเย็นสูง
- ระดับน้ำหรือระดับเชื้อเพลิงต่ำ
- สตาร์ตไม่สำเร็จหรือหยุดเครื่องไม่สำเร็จ
- สัญญาณ RPM สูญหาย
- แรงดันแบตเตอรี่ต่ำ
- Emergency Stop

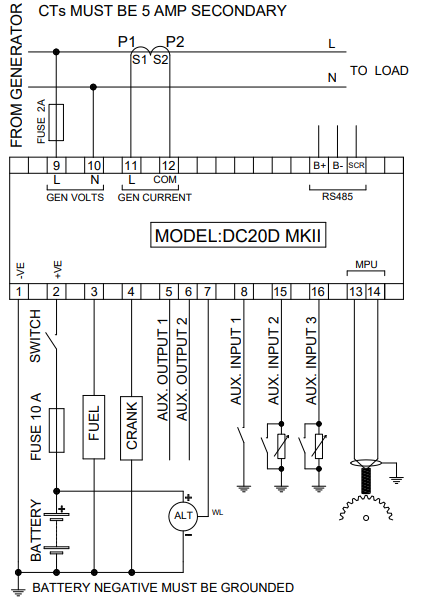

Wiring Diagram
วิธีใช้งานเบื้องต้น
DC20D MKII ใช้สำหรับควบคุมการสตาร์ต–หยุดและตรวจสอบสถานะเครื่องกำเนิดไฟฟ้า หลังติดตั้งและต่อสายไฟเรียบร้อย สามารถเลือกใช้งานได้ดังนี้
- Manual Mode: กดปุ่ม Manual เพื่อสตาร์ตเครื่องกำเนิดไฟฟ้าด้วยตนเอง
- Auto Mode: กดปุ่ม Auto เพื่อรอรับสัญญาณ Remote Start เมื่อมีสัญญาณเข้ามา ระบบจะสตาร์ตเครื่องโดยอัตโนมัติ และหยุดเครื่องเมื่อสัญญาณถูกยกเลิก
- Stop Mode: กดปุ่ม Stop เพื่อหยุดเครื่องหรือรีเซ็ตสัญญาณแจ้งเตือนหลังแก้ไขความผิดปกติแล้ว
- Display: กดปุ่มเปลี่ยนหน้าเพื่อดูค่า RPM, ความถี่, แรงดันไฟฟ้า, กระแสไฟฟ้า, แรงดันแบตเตอรี่, อุณหภูมิ และแรงดันน้ำมันเครื่อง
- RS485 Modbus: เชื่อมต่อกับ PLC, HMI, SCADA หรือ IoT Gateway เพื่ออ่านค่าการทำงาน ตรวจสอบสถานะ และสั่ง Start/Stop จากระยะไกล
ก่อนใช้งานต้องตั้งค่าประเภทเครื่องยนต์ เซนเซอร์ อัตราทดรอบ ค่าแรงดัน ความถี่ และค่าป้องกันให้ตรงกับเครื่องกำเนิดไฟฟ้า หากเกิดความผิดปกติ คอนโทรลเลอร์จะแสดงรหัส Alarm และหยุดเครื่องตามค่าที่ตั้งไว้
!! ข้อควรระวัง
- การติดตั้งต้องดำเนินการโดยช่างผู้มีความรู้ ควรตัดแหล่งจ่ายไฟก่อนต่อสาย และต้องใช้ Current Transformer ด้าน Secondary ขนาด 5A สำหรับวัดกระแส ห้ามถอดแบตเตอรี่หรือเปิดวงจรด้าน Secondary ของ CT ขณะเครื่องกำเนิดไฟฟ้ากำลังทำงาน
MODBUS สำหรับ DC20D MKII Controller
