คำอธิบาย

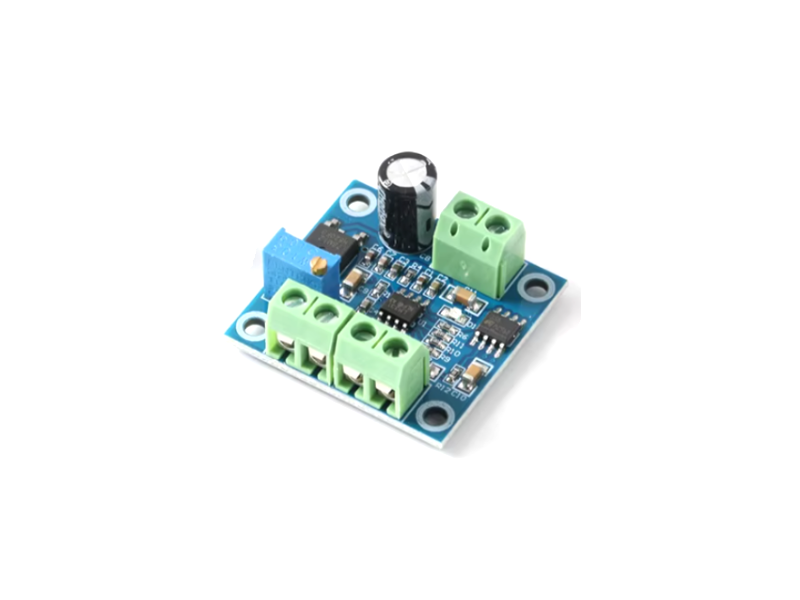

โมดูลสำหรับแปลงความถี่ของสัญญาณพัลส์ 0–1kHz ให้เป็นแรงดันแอนะล็อก DC 0–10V รองรับสัญญาณระดับ 5V, 12V และ 24V เหมาะสำหรับเชื่อมต่อ PLC, Encoder, Motion Controller และอินเวอร์เตอร์
คุณสมบัติเด่น
- แปลงความถี่อินพุต 0–1kHz เป็นแรงดันเอาต์พุต 0–10V
- รองรับสัญญาณพัลส์ระดับ 5V, 12V และ 24V โดยไม่ต้องต่อตัวต้านทานเพิ่ม
- ความสัมพันธ์โดยประมาณ 100Hz = 1V และ 1kHz = 10V
สเปกสินค้า (Specifications)
- F2V
- ประเภทโมดูล: Frequency to Voltage Converter
- แรงดันไฟเลี้ยง: DC 13.5–30V
- ช่วงความถี่อินพุต: 0–1kHz
- ระดับแรงดันสัญญาณอินพุต: 5V, 12V หรือ 24V
- ประเภทสัญญาณอินพุต: Frequency Pulse Signal
- ช่วงแรงดันเอาต์พุต: DC 0–10V
- ความสัมพันธ์ระหว่างอินพุตและเอาต์พุต:
- 0Hz = 0V
- 100Hz = 1V
- 500Hz = 5V
- 1kHz = 10V
- ความแม่นยำโดยประมาณ: ±1% ในสภาวะไม่มีโหลด
- Response Time: ประมาณ 0.3–0.5 วินาที
- ระยะเวลาสัญญาณอินพุตที่แนะนำ: ควรคงที่ต่อเนื่องอย่างน้อย 0.5 วินาที
- การปรับเทียบ: โพเทนชิโอมิเตอร์บนบอร์ด
- การแยกสัญญาณอินพุต: Optocoupler Isolation
- รองรับสัญญาณจาก PLC: NPN Output
PCB Dimension
- 34 x 33mm
Terminal Connector
- VCC, GND: แรงดันไฟเลี้ยง DC 13.5–30V
- F, GND: อินพุตสัญญาณความถี่หรือสัญญาณพัลส์
- VOUT, GND: เอาต์พุตแรงดัน DC 0–10V
วิธีใช้งานเบื้องต้น
- จ่ายไฟ DC 13.5–30V เข้าที่ขั้ว VCC และ GND โดยตรวจสอบขั้วให้ถูกต้อง
- ต่อสัญญาณพัลส์เข้าที่ขั้ว F และ GND
- วัดแรงดันเอาต์พุตที่ขั้ว VOUT และ GND
- ป้อนความถี่ 1kHz และปรับโพเทนชิโอมิเตอร์ให้ได้แรงดันประมาณ 10.00V
- เมื่อตั้งค่าแล้ว แรงดันเอาต์พุตจะแปรผันตามความถี่อินพุตในอัตราประมาณ 100Hz ต่อ 1V
กรณีเชื่อมต่อกับ PLC แบบ NPN ต้องต่อกราวด์สัญญาณให้ถูกต้องตามวงจรของ PLC ส่วนการใช้งานกับ Encoder ควรให้ Encoder หมุนด้วยความเร็วคงที่ต่อเนื่องมากกว่า 0.5 วินาที เพื่อให้ค่าแรงดันเอาต์พุตมีความเสถียร

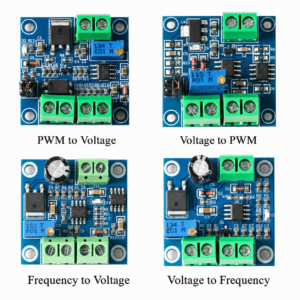

บอร์ดแปลงรุ่นอื่นๆ
