คำอธิบาย
มอเตอร์เหนี่ยวนำ AC ขนาด 200W หน้าแปลน 104 มม. ออกแบบมาสำหรับการทำงานแบบต่อเนื่อง รองรับระบบไฟฟ้าอุตสาหกรรม 3 เฟส 380V ให้แรงบิดสูง เสียงรบกวนต่ำ และมีอายุการใช้งานยาวนาน
คุณสมบัติเด่น
- มอเตอร์ชนิด Induction Motor
- ใช้ไฟ AC 3 เฟส 380V
- รองรับความถี่ 50Hz และ 60Hz
- โครงมอเตอร์ขนาด 104 × 104 mm
- สามารถหมุนได้ทั้ง CW และ CCW โดยสลับสายไฟเฟส 2 เส้น
สเปกสินค้า (Specifications)
- Model 6IK200GU-S3F
- Motor Type AC Induction Motor
- Output Power 200 W
- Phase 3 Phase
- Voltage 380 VAC
- Frequency 50 / 60 Hz
- Current 0.69 A @ 50Hz / 0.58 A @ 60Hz
- Starting Torque 3400 mN·m @ 50Hz / 2700 mN·m @ 60Hz
- Rated Torque 1520 mN·m @ 50Hz / 1230 mN·m @ 60Hz
- Rated Speed 1250 rpm @ 50Hz / 1550 rpm @ 60Hz
- Frame Size 104 × 104 mm
- Connection Lead Wire Type
- Gearhead 6GU-K, จำหน่ายแยก
ในชุดประกอบด้วย
- 1pcs x ZD 200W 6IK200RGU-S3F
- 1pcs x ZD 104mm Gearhead 6GU-K

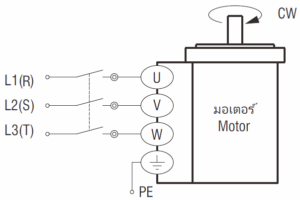

การต่อสาย Wiring Diagram
- มอเตอร์ 3 เฟส การต่อสายประกอบ L1(R), L2(S), L3(T) และ PE
- สำหรับสายดิน หากต้องการกลับทิศทางการหมุน ให้สลับสายเฟส R, S, T จำนวน 2 เส้นใดก็ได้
Dimension mm
- หน้าแปลน 104mm
- เพลา 15mm
Datasheet
หัวเกียร์ GU
- รองรับแรงบิดสูงสุดได้สูงถึง 20 N.m (หรือ 200 kgf.cm)
- มอเตอร์รหัส GU (เช่น 6IK200RGU) ต้องต่อกับหัวเกียร์ GU
