คำอธิบาย

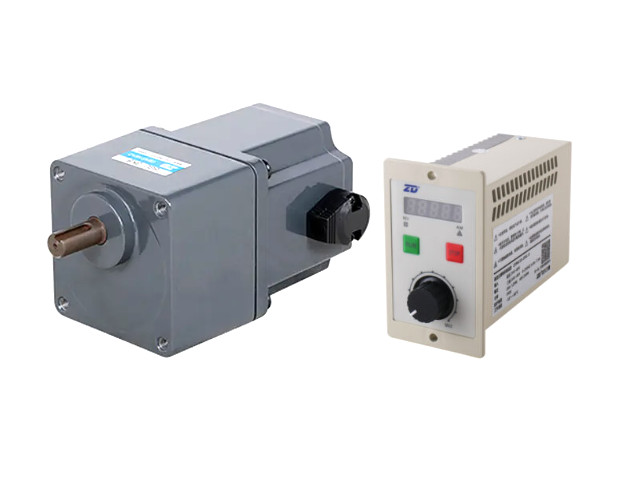

มอเตอร์เกียร์ไร้แปรงถ่าน (BLDC Gear Motor)
Model: Z5BLD200-220GU-30S (พร้อม Electric Brake Option)
สเปคมอเตอร์ (Motor Specifications)
- แรงดันไฟฟ้าพิกัด (Rated Voltage): AC 220V
- กระแสพิกัด (Rated Current): 2A ±10%
- ความเร็วรอบพิกัด (Rated Speed): 3000 rpm ±10%
- ความเร็วรอบขณะไม่มีโหลด (No-load Speed): 3900 rpm ±10%
- แรงบิดพิกัด (Rated Torque): 0.637 Nm
- ระดับการป้องกัน (Protection Class): IP20
สเปคเกียร์บ็อกซ์ (Gearbox Specifications)
Model: 5GU-KB
- อัตราทด (Reduction Ratio): xx:1
- ระดับการทด (Reduction Level): 1-3
- ประสิทธิภาพการส่งกำลัง (Transmission Efficiency): 69%
- ชั้นการทด (Reduction Class): 4
- รูปแบบการใช้งาน (Duty): S1 (Continuous Duty)
- แรงบิดพิกัด (Rated Torque): 10.44 Nm
- ระดับเสียงรบกวน (Noise Level): < 60 dB(A) @ ระยะ 40 cm

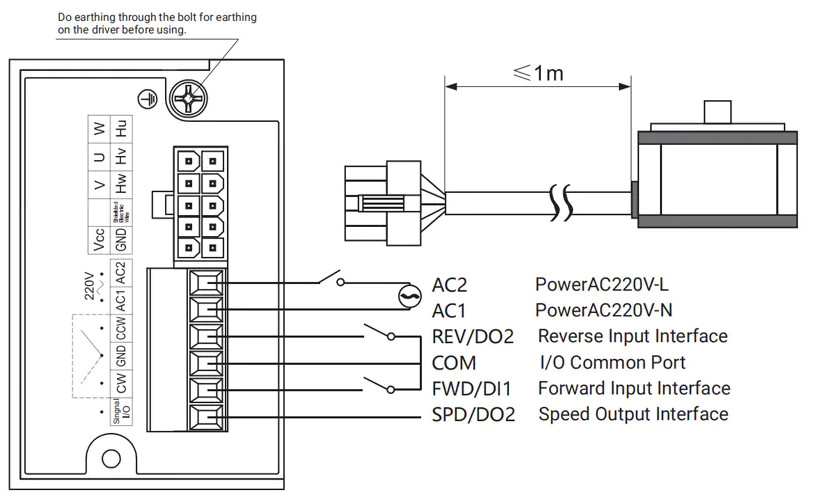

การเดินสายมอเตอร์ (Motor Wiring)
- U (Motor Phase)
- V (Motor Phase)
- W (Motor Phase)

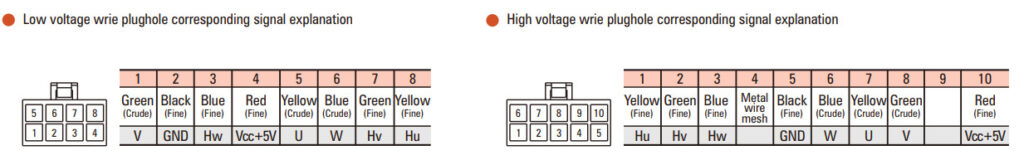

การเดินสายเซนเซอร์ (Hall Sensor Wiring)
- HV (Hall Sensor)
- HU (Hall Sensor)
- HW (Hall Sensor)
- VCC (Supply)
- GND (Ground)
ขนาด (Dimension)
-
เพลาขาออก (Output Shaft Inner Hole): Ø 15 mm
200W BLDC Driver ZDRV.C10-200S2-D
C10 Series Brushless Panel Driver
สเปคทางไฟฟ้า (Electrical Specifications)
- แรงดันอินพุต (Input Voltage): AC220V (±10%)
- กำลังขาออก (Output Power): 200W
- กระแสขาออกพิกัด (Rated Output Current): 1.2A
- จำนวนคู่ขั้วแม่เหล็ก (Pole Pairs): 5 คู่ (ค่าเริ่มต้น)
การควบคุมและการตั้งค่า (Control & Settings)
- โหมดสั่งงาน (Command Mode): Terminal Control
- การตั้งค่าความเร็ว (Speed Setting): ปุ่มหมุน (Panel Knob)
อินพุต/เอาต์พุต (I/O Interfaces)
- Digital Input: 2 ช่อง, รองรับสัญญาณ NPN (Forward/Reverse, Active Low)
- Digital Output: 1 ช่อง, แบบ Open Collector (DO1 + COM), ค่าเริ่มต้นเป็น Fault Output
การป้องกัน (Protection Functions)
ระบบตรวจจับและป้องกัน Fault ครบถ้วน:
- แรงดันต่ำ (Undervoltage)
- แรงดันเกิน (Overvoltage)
- กระแสเกิน (Overcurrent)
- โหลดเกิน (Overload)
- มอเตอร์ติดขัด (Stall)
- ลัดวงจร (Short Circuit)
- ขาดเฟส (Phase Loss)
- และ Fault อื่น ๆ
การติดตั้ง (Installation)
- วิธีติดตั้ง: แบบติดตั้งบนแผง (Panel Type)

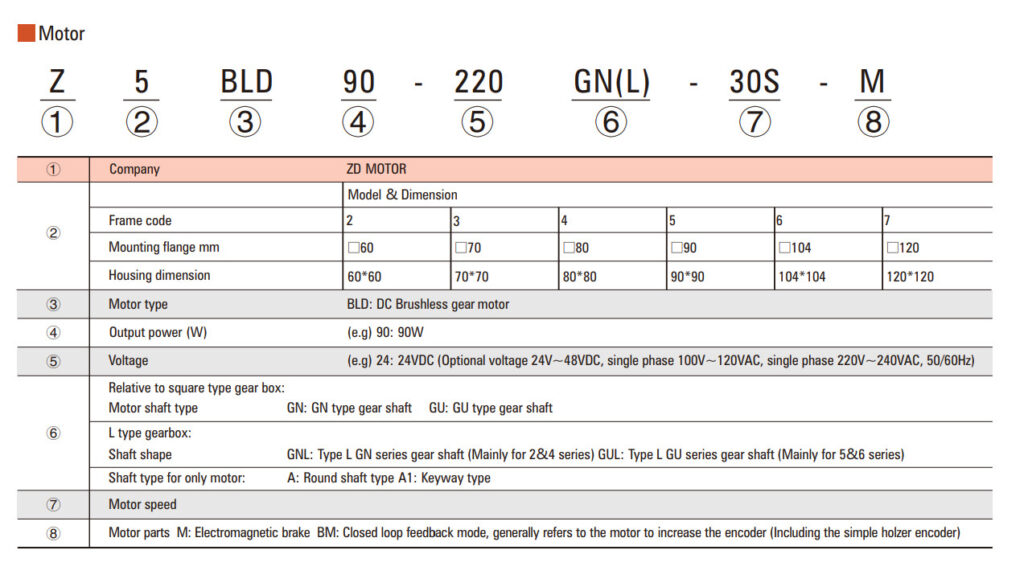

รหัส Z5BLD200-220GU-30S ได้ดังนี้ครับ:
- Z → ย่อมาจาก ZD MOTOR (ชื่อบริษัทผู้ผลิต)
- 5 → ขนาด Frame Code = 5 → หน้าแปลน 90×90 mm
- BLD → ประเภทมอเตอร์ = Brushless DC Gear Motor
- 200 → กำลังไฟฟ้า = 200W
- 220 → แรงดันไฟฟ้า = AC 220V (Single Phase)
- GU → เกียร์บ็อกซ์ชนิด GU (GU type gear shaft)
- 30S → S = ความเร็วรอบ (Motor Speed) → Standard Speed (3000 rpm)
ประสิทธิภาพและอายุการใช้งานที่เหนือกว่า
หัวใจสำคัญที่ทำให้มอเตอร์ ZD BLDC มีประสิทธิภาพสูงกว่าคือ เทคโนโลยีไร้แปรงถ่าน (Brushless) ซึ่งแตกต่างจากมอเตอร์ T.W.T ที่เป็นแบบ AC Induction Motor ที่มีแปรงถ่าน
- ประสิทธิภาพสูงและประหยัดพลังงาน: มอเตอร์ BLDC มีประสิทธิภาพสูงกว่ามอเตอร์ AC ทั่วไปอย่างมาก เนื่องจากการทำงานที่ไม่ต้องใช้แปรงถ่านในการส่งผ่านกระแสไฟฟ้า ทำให้ลดการสูญเสียพลังงานจากแรงเสียดทานและความร้อน ส่งผลให้ประหยัดพลังงานได้มากกว่าอย่างเห็นได้ชัด
- อายุการใช้งานยาวนาน: การไม่มีแปรงถ่านหมายถึงไม่มีชิ้นส่วนที่ต้องสัมผัสและเสียดสีกันตลอดเวลา ทำให้การสึกหรอลดลงอย่างมาก มอเตอร์ BLDC จึงมีอายุการใช้งานที่ยาวนานกว่า และต้องการการบำรุงรักษาน้อยกว่ามาก
- การควบคุมความเร็วที่แม่นยำ: มอเตอร์ BLDC สามารถควบคุมความเร็วและแรงบิดได้อย่างแม่นยำและราบรื่นกว่ามาก ตอบสนองต่อการปรับเปลี่ยนความเร็วได้อย่างรวดเร็ว ในขณะที่มอเตอร์ AC จะมีการควบคุมที่หยาบกว่าและตอบสนองได้ช้ากว่า
- เสียงเงียบและการสั่นสะเทือนน้อย: เนื่องจากการทำงานที่ไร้แรงเสียดทานของแปรงถ่าน ทำให้มอเตอร์ BLDC ทำงานได้เงียบกว่าและมีการสั่นสะเทือนที่น้อยกว่าอย่างรู้สึกได้
แรงบิดและความเร็วรอบที่คงที่
- มอเตอร์ BLDC สามารถรักษาระดับแรงบิดและความเร็วให้คงที่ได้ดีกว่า แม้ว่าจะมีการเปลี่ยนแปลงของโหลด (Load) ที่เข้ามาก็ตาม ซึ่งต่างจากมอเตอร์ AC ที่ความเร็วและแรงบิดมักจะแปรผันไปตามภาระงานที่เพิ่มข
ขนาดและน้ำหนัก
- โดยทั่วไปแล้ว มอเตอร์ BLDC มักจะมีขนาดที่กะทัดรัดและน้ำหนักเบากว่ามอเตอร์ AC ที่มีกำลังขับเท่ากัน ทำให้มีความยืดหยุ่นในการนำไปติดตั้งใช้งานในพื้นที่จำกัดได้ดีกว่า
ตารางเปรียบเทียบ มอเตอร์แปรงถ่าน BLDC และ AC induction Motor
