คำอธิบาย

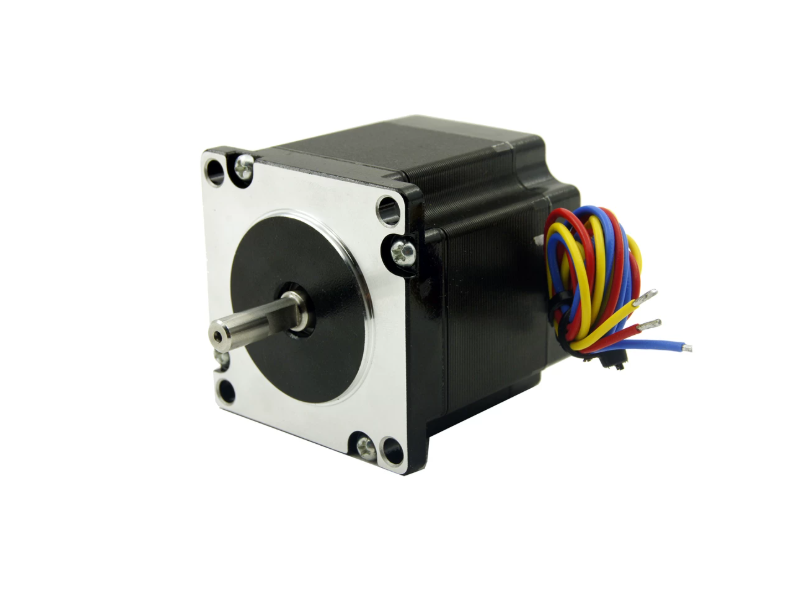

มอเตอร์สเต็ปเปอร์ 3 เฟส แบบ Open-Loop จาก Yankong ออกแบบสำหรับงานควบคุมตำแหน่งที่ต้องการแรงบิดสูง การสั่นสะเทือนต่ำ และการหมุนที่เรียบกว่ามอเตอร์สเต็ปเปอร์ 2 เฟส เหมาะสำหรับเครื่อง CNC, เครื่องเลเซอร์, เครื่องพิมพ์ 3D, ระบบ Linear Motion และเครื่องจักรอุตสาหกรรม
คุณสมบัติ
- มุม (Step Angle) 1.2°
- การทำงานนุ่มนวล เสียงรบกวนต่ำ
- ความแม่นยำของ Step ±5%
- หน้าแปลนมาตรฐาน NEMA23
- รองรับไดรเวอร์ซีรีส์ YKE3505M, YKD3505M, YKD3506M, YKD3606M
- เหมาะสำหรับงาน Continuous Duty ในภาคอุตสาหกรรม
สเปกสินค้า (Specifications)
| รายการ | ค่า |
|---|---|
| Step Accuracy | ±5% |
| Ambient Temperature | -20°C ถึง +50°C |
| Motor Surface Temperature | ≤80°C |
| Insulation Resistance | ≥100MΩ @ 500VDC |
| Dielectric Strength | 500VAC 1 Minute |
| Radial Runout | ≤0.06 mm |
| Axial Runout | ≤0.08 mm |
YK36 Series Hybrid Stepper Motor Specifications

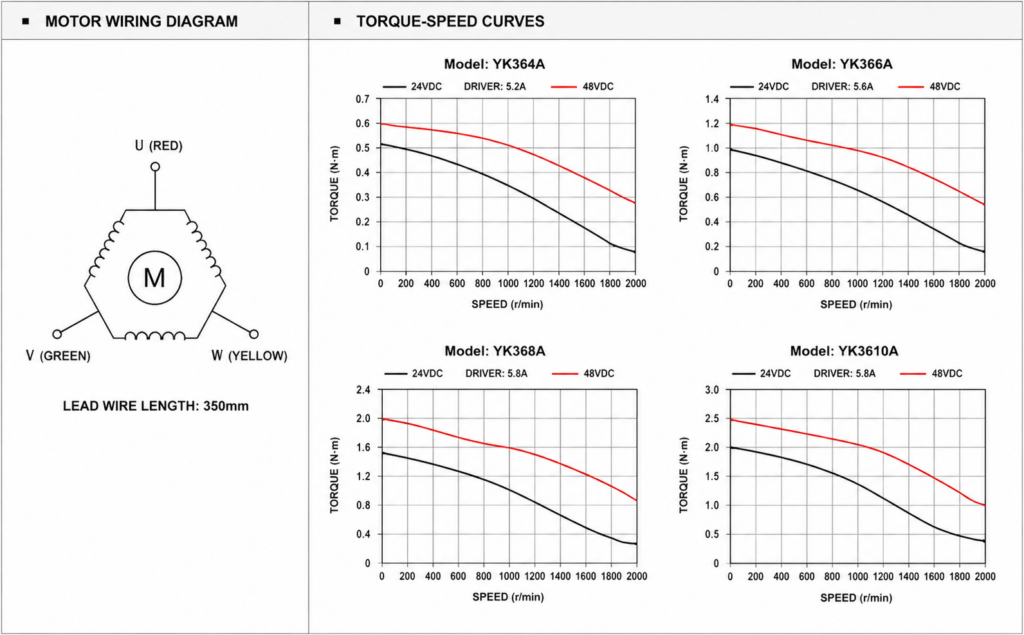

| Model | Step Angle (°) | Motor Length (L) mm | Holding Torque (N·m) | Rated Current (A) | Phase Resistance (Ω) | Phase Inductance (mH) | Rotor Inertia (g·cm²) | Weight (kg) | Recommended Driver |
|---|---|---|---|---|---|---|---|---|---|
| YK364A | 1.2 | 42 | 0.3 | 5.2 | 0.25 | 0.4 | 110 | 0.45 | YKE3505M |
| YK366A | 1.2 | 56 | 0.9 | 5.6 | 0.48 | 1.62 | 300 | 0.75 | YKD3505M |
| YK368A | 1.2 | 79 | 1.5 | 5.8 | 0.70 | 2.4 | 480 | 1.10 | YKD3506M |
| YK3610A | 1.2 | 104.5 | 2.0 | 5.8 | 0.376 | 0.5 | 530 | 1.57 | YKD3606M |
Mechanical Dimensions
| Model | Shaft Diameter D (mm) | Shaft Flat | Shaft Length (mm) |
|---|---|---|---|
| YK364A | 6.35 | 0.5 × 15 mm Flat | 21 |
| YK366A | 6.35 | 0.5 × 15 mm Flat | 21 |
| YK368A | 8.0 | 0.5 × 15 mm Flat | 21 |
| YK3610A | 8.0 | 0.5 × 15 mm Flat | 21 |
Dimensions
- Frame Size: 56.4 ± 0.25 mm
- Mounting Hole Spacing: 47.14 ± 0.25 mm
- Mounting Holes: 4 × Ø5.0 mm Through Hole
- Pilot Diameter: Ø38 ± 0.05 mm
- Shaft Length: 21 ± 1 mm
- Lead Wire: UL1332, AWG18#
- Cable Length: 350 ± 20 mm

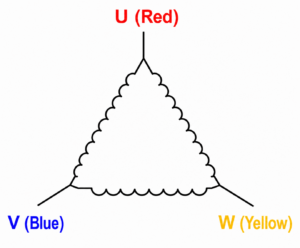

3-Phase Delta Connection
| Terminal | Wire Color |
|---|---|
| U | Red |
| V | Blue |
| W | Yellow |
Connection Type: Delta (Δ)
Motor Type: 3-Phase Open-Loop Stepper Motor
Wire Colors: U = Red, V = Blue, W = Yellow
Yankong 3Phase Open-Loop Stepper Motor YK366A / YK368A / YK397A / YK3910A / YK3913A
Model
| Model | Shaft Diameter | Shaft Length | Matching Motor |
|---|---|---|---|
| YK366A | 6.35 mm | 21 mm | Recommend |
| YK366-0830A | 8 mm | 30 mm | – |
| YK368A | 8 mm | 21 mm | – |
| YK368-0830A | 8 mm | 30 mm | – |
| YK3610A | 8 mm | 21 mm | – |
| YK397A | 12 mm | 30 mm | – |
| YK397A-H | 12 mm | 30 mm | – |
| YK3910A | 12 mm | 30 mm | – |
| YK3910A-H | 12 mm | 30 mm | – |
| YK3913A | 12 mm | 30 mm | – |
| YK3913A-H | 12 mm | 30 mm | – |
| YKE3505M | – | – | 57 Motor |
| YKD3505M | – | – | 57 Motor |
| YKD3606M | – | – | 57 Motor |
| YKD3506M | – | – | 57 Motor |
| YKD3608MH | – | – | 86A Model |
| YKD3522M | – | – | 86A-H Model |
