คำอธิบาย

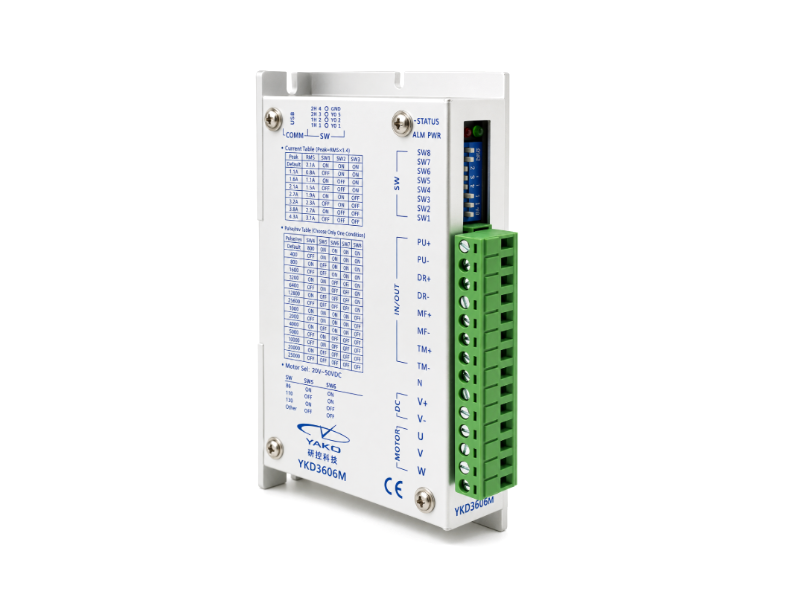

YKD3606M Three-Phase Hybrid Stepper Motor Driver
คุณสมบัติ
- ไดรเวอร์สเต็ปเปอร์มอเตอร์ 3 เฟส แบบ Open Loop
- ใช้ DSP 32-bit รุ่นใหม่ ควบคุมการทำงานได้แม่นยำ
- รองรับ Microstep สูงสุด 60,000 Pulse/Rev
- รองรับสัญญาณ Differential Input แบบ Opto-Isolation
- ทำงานเงียบ ลดการสั่นสะเทือนของมอเตอร์
- ระบบ Half Current อัตโนมัติเมื่อมอเตอร์หยุดนิ่ง
- มีระบบป้องกัน Over Voltage, Under Voltage และ Over Current
สเปกสินค้า (Specifications)
| รายการ | ค่า |
|---|---|
| Model | YKD3606M |
| Motor Type | 3-Phase Hybrid Stepper Motor |
| Supply Voltage | DC 20-60V |
| Rated Output Current | 2.3A – 5.9A RMS |
| Peak Current | 3.2A – 8.3A Peak |
| Input Signal Type | Differential Opto-Isolated |
| Pulse Frequency | Max 400kpps |
| Microstep Resolution | 400 – 60000 Pulse/Rev |
| Idle Current Reduction | Automatic 50% |
| Protection | Over Voltage / Under Voltage / Over Current |
| Installation | Panel Mount |
| Cooling Method | Natural Air Cooling |
การตั้งค่ากระแส (Current Setting)
| RMS Current | Peak Current |
|---|---|
| 2.3A | 3.2A |
| 2.9A | 4.0A |
| 3.5A | 4.9A |
| 4.1A | 5.7A |
| 4.6A | 6.4A |
| 5.2A | 7.3A |
| 5.9A | 8.3A |
ความละเอียด Microstep
- 400, 500, 600, 800, 1000, 1200, 2000, 3000, 4000, 5000, 6000, 10000, 12000, 20000, 30000 และ 60000 Pulse/Rev
ขั้วต่อสัญญาณ
| Terminal | Function |
|---|---|
| PU+ / PU- | Pulse Signal |
| DR+ / DR- | Direction Signal |
| MF+ / MF- | Motor Free / Alarm Reset |
| TM+ / TM- | Home Position Output |
| V+ / V- | DC Power Input |
| U / V / W | Motor Connection |

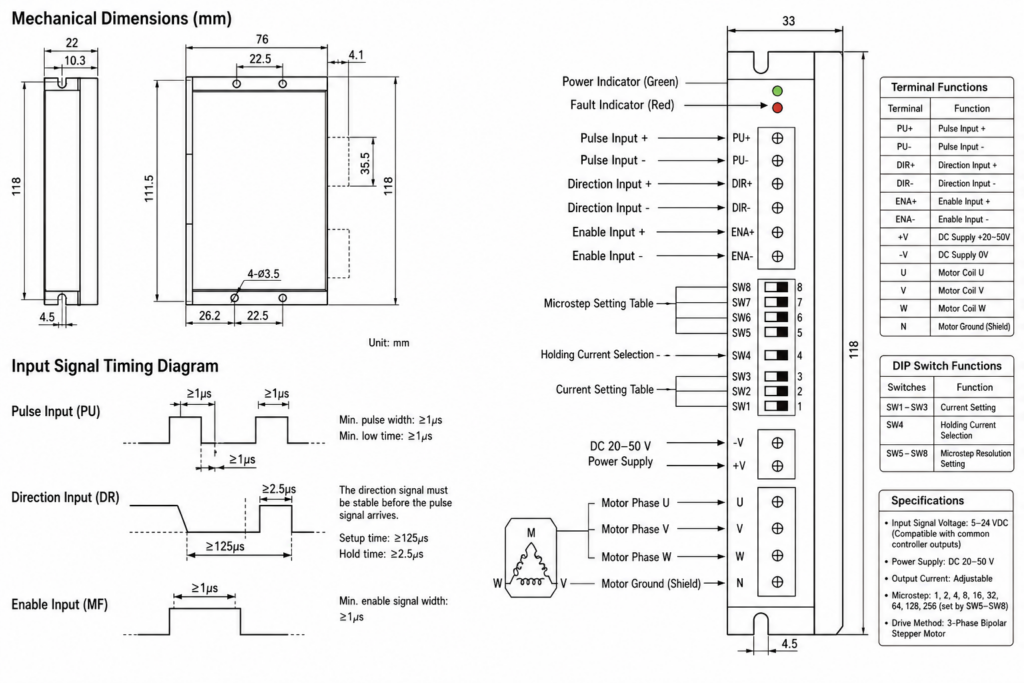

Dimension
| รายการ | ขนาด |
|---|---|
| Width | 96 mm |
| Height | 136 mm |
| Thickness | 41 mm |
| Mounting Hole Distance | 82 mm |
ในชุดประกอบด้วย
- 1 x YKD3606M Three-Phase Stepper Driver
- 1 x Connector Terminal Set
