คำอธิบาย
Vortex Flowmeter เครื่องวัดอัตราการไหลแบบ Vortex สำหรับวัดของเหลว ก๊าซ และไอน้ำ เหมาะสำหรับงานอุตสาหกรรม ระบบ Steam และงานวัดการไหลในท่อกระบวนการผลิต

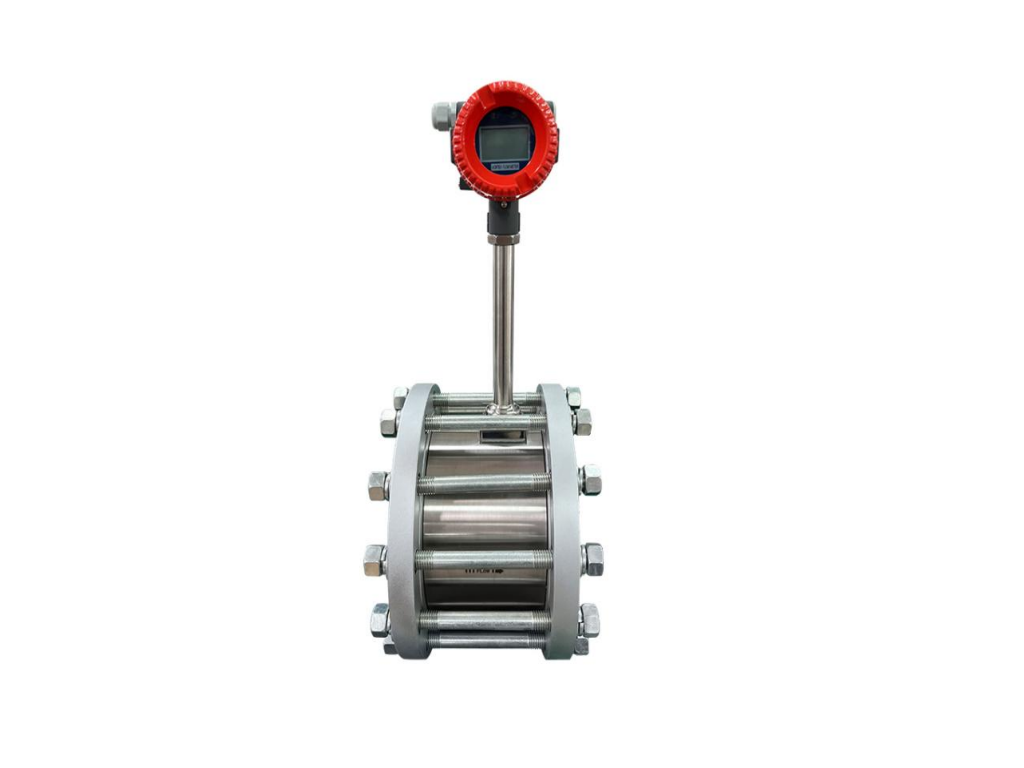

LUGB Vortex Flowmeter สำหรับวัดอัตราการไหลของ Steam, Gas และ Liquid
รองรับ 4-20mA
เหมาะกับงานท่ออุตสาหกรรม Boiler, Steam Line และระบบควบคุม Flow อัตโนมัติ
คุณสมบัติเด่น
- รองรับการวัด Liquid / Steam / Gas (เลือกจาก Ordering Code)
- ไม่มีชิ้นส่วนเคลื่อนไหว อายุการใช้งานยาว
- Pressure Loss ต่ำ ช่วยประหยัดพลังงาน
- รองรับ Temperature & Pressure Compensation
- ติดตั้งได้ทั้งแนวนอน แนวตั้ง และแนวเอียง
- รองรับหน้าแปลนหลายมาตรฐาน ANSI / JIS / HG
- ตัวเรือน IP65 เหมาะกับงานอุตสาหกรรม
สเปกสินค้า (Specifications)
- รุ่น: LUGB
- ประเภท: Vortex Flowmeter หลักการวัด: Karman Vortex Principle
- ขนาดท่อ (Size): DN100
- ตัวกลางใช้งาน (Medium): น้ำ (Water)
- ช่วงอุณหภูมิใช้งาน (Temperature): -25 ถึง 250℃
- ระดับแรงดัน (Pressure): 1.6 Mpa
- ช่วงอัตราการไหล (Flow range): 15-150 M³/H
- แหล่งจ่ายไฟ (Power Supply): 24 V DC
- ค่าความแม่นยำ (Accuracy): ±1%
- ระดับการป้องกันฝุ่นและน้ำ (Protection Class): IP65
- วัสดุตัวเรือน (Body Material): สแตนเลส SS304
- ลักษณะการเชื่อมต่อ (Connection): แบบประกบหน้าแปลน (Flange wafer type) วัสดุเหล็กคาร์บอน (Carbon steel)
- ลักษณะการแสดงผล (Type): แบบประกอบในตัว (Integrated type) พร้อมหน้าจอ LCD แสดงผล
- ขนาดบรรจุภัณฑ์และน้ำหนัก: กล่องกระดาษขนาด 633127 ซม. น้ำหนักรวม (G.W.) 15 กิโลกรัมต่อกล่อง
ลักษณะการเชื่อมต่อ (Connection)
- Flange wafer type (Carbon steel)
รุ่น Output
| รายการ | 4-20mA | RS485 Modbus |
|---|---|---|
| รหัสสินค้าแนะนำ | SSWMVA | SSWMVR |
| ขนาดท่อ | DN100 / 4 นิ้ว | DN100 / 4 นิ้ว |
| ช่วงการวัด | 15–150 m³/h | 15–150 m³/h |
| แหล่งจ่าย | 24 VDC | 24 VDC |
| เอาต์พุต | 4–20 mA | RS485 Modbus RTU |
| ความแม่นยำ | ±1% | ±1% |
| แรงดันสูงสุด | 1.6 MPa / PN16 | 1.6 MPa / PN16 |
| วัสดุตัวเรือน | Stainless Steel 304 | Stainless Steel 304 |
| ระดับป้องกัน | IP65 | IP65 |
| รหัสสั่งซื้อ |
|
|
การนำไปใช้งาน
- ระบบวัด Steam Flow
- Boiler System
- โรงงานเคมี
- ระบบพลังงาน
- ระบบน้ำอุตสาหกรรม
- ระบบก๊าซอุตสาหกรรม
- โรงงานอาหารและยา
- ระบบ HVAC
- โรงงานเหล็กและสิ่งทอ

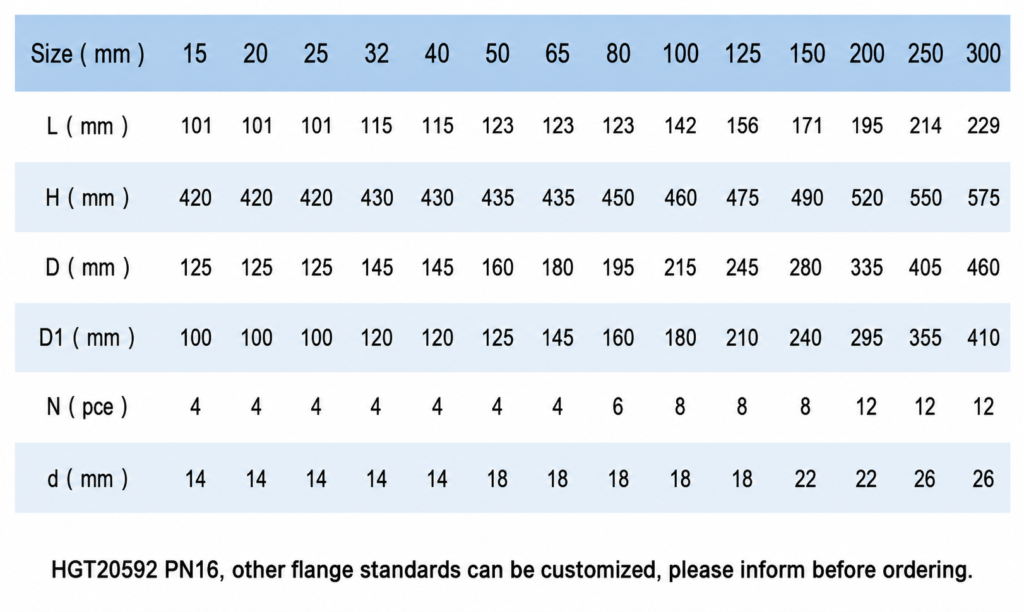

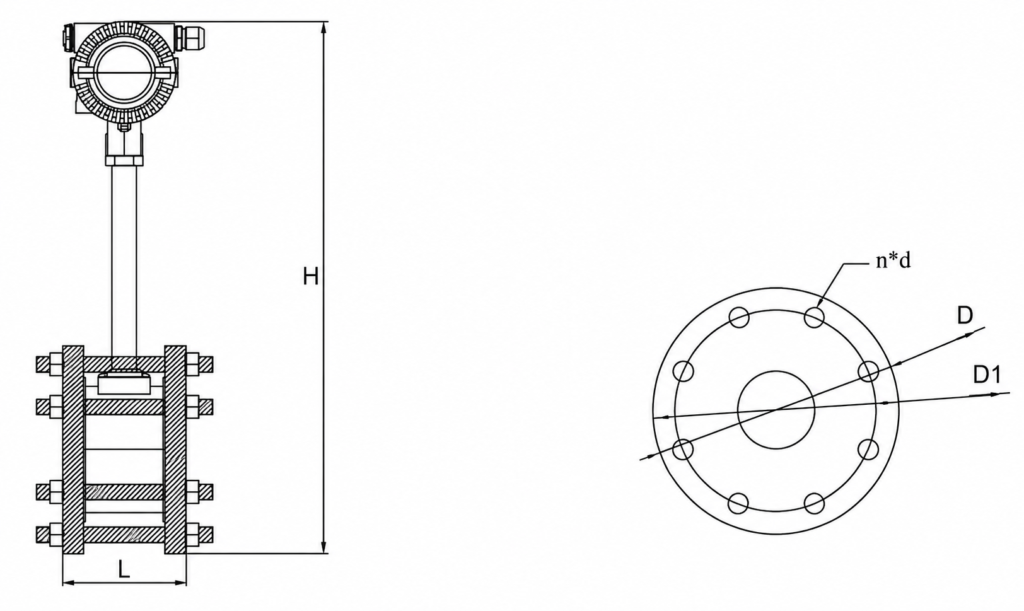

Dimension แบบ Flange Wafer Connection (แบบหน้าแปลนหนีบ)
การวัดอัตราการไหลของของเหลว
- ช่วงการวัด: 15–150 m³/h
- เทียบเท่า: 250–2,500 ลิตร/นาที
- ความแม่นยำ: ±1%
- เหมาะสำหรับน้ำและของเหลวที่มีความหนืดต่ำ
- ไม่เหมาะกับอัตราการไหลต่ำกว่า 15 m³/h ของเหลวหนืดสูง หรือของเหลวที่มีตะกอนจำนวนมาก
| ขนาดท่อ (มม.) | ของเหลว: ช่วงการไหล (m³/h) | ของเหลว: ช่วงความถี่เอาต์พุต (Hz) | ก๊าซ: ช่วงการวัด (m³/h) | ก๊าซ: ช่วงความถี่เอาต์พุต (Hz) |
|---|---|---|---|---|
| 15 | 0.3–6 | 0.3–6 | 2.8–15 | 0.3–6 |
| 20 | 1–10 | 1–10 | 5.5–50 | 1–10 |
| 25 | 1.6–16 | 1.6–16 | 8.5–70 | 1.6–16 |
| 32 | 2–20 | 2–20 | 18–130 | 2–20 |
| 40 | 2.5–25 | 2.5–25 | 22–220 | 2.5–25 |
| 50 | 3.5–35 | 3.5–35 | 36–320 | 3.5–35 |
| 65 | 6.5–68 | 6.5–68 | 50–480 | 6.5–68 |
| 80 | 10–100 | 10–100 | 70–640 | 10–100 |
| 100 | 15–150 | 15–150 | 130–1,100 | 15–150 |
| 125 | 27–275 | 27–275 | 200–1,700 | 27–275 |
| 150 | 40–400 | 40–400 | 280–2,240 | 40–400 |
| 200 | 80–800 | 80–800 | 580–4,960 | 80–800 |
| 250 | 120–1,200 | 120–1,200 | 970–8,000 | 120–1,200 |
| 300 | 180–1,800 | 180–1,800 | 1,380–11,000 | 180–1,800 |
| (400) | 180–3,000 | 180–3,000 | 2,750–27,000 | 180–3,000 |
| (500) | 300–4,500 | 300–4,500 | 4,300–43,000 | 300–4,500 |
| (600) | 450–6,500 | 450–6,500 | 6,100–61,000 | 450–6,500 |
| (800) | 750–10,000 | 750–10,000 | 11,000–110,000 | 750–10,000 |
| (1,000) | 1,200–17,000 | 1,200–17,000 | 17,000–170,000 | 1,200–17,000 |
| มากกว่า 1,000 | ตามข้อตกลง | — | ตามข้อตกลง | — |
ในชุดประกอบด้วย
- Vortex Flowmeter
- คู่มือ
- ชุดติดตั้งตามรุ่น
- Cable Gland
- Factory Calibration
Datasheet
