คำอธิบาย

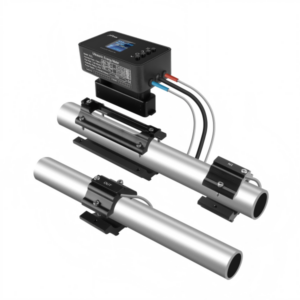

เครื่องวัดการไหลแบบอัลตราโซนิกชนิดแคลมป์ออน เหมาะสำหรับติดตั้งในอาคารเก่าหรือบริเวณที่ติดตั้งมิเตอร์แบบทั่วไปได้ยาก สามารถหนีบเซนเซอร์ไว้ภายนอกท่อได้โดยไม่ต้องตัดท่อหรือหยุดการทำงานของระบบ ติดตั้งง่าย พร้อมเมนูแสดงค่าอัตราการไหลแบบทันที และรองรับการเลือกหน่วยวัดได้หลายรูปแบบ เช่น m³/h, L/min, GPM (UK), GPM (US) และ CFM
คุณสมบัติเด่น (Features)
- วัดอัตราการไหลแบบ Clamp-On โดยไม่ต้องตัดหรือเจาะท่อ
- รองรับท่อขนาด DN20–DN80
- ใช้งานได้กับท่อ Carbon Steel, Stainless Steel, Copper และ PVC
- หน้าจอ LCD สี ขนาด 1.44 นิ้ว แสดงผลคมชัด
- จอแสดงผลหมุนได้ 360° เพื่อความสะดวกในการติดตั้งและอ่านค่า
- รองรับการสื่อสาร RS485, FUJI Protocol และ MODBUS Protocol
- มี Wi-Fi ในตัว รองรับการเชื่อมต่อ Gentos iCloud หรือระบบ Cloud/IoT ของผู้ใช้งาน
Installation Steps
Specifications
| รายการ | รายละเอียด |
|---|---|
| หลักการวัด | Transit-Time Ultrasonic |
| ช่วงความเร็วการไหล | ±0.03–5.0 m/s (±0.098–16 ft/s) |
| ความแม่นยำ | ±2.0% (ช่วง 0.3–5.0 m/s) |
| ขนาดท่อ | DN20, DN25, DN32, DN40, DN50, DN65, DN80 |
| ของไหล | น้ำ (Water) |
| วัสดุท่อ | PVC, Carbon Steel, Stainless Steel, Copper |
| แรงดันไฟเลี้ยง | DC 10–36 V |
| กำลังไฟ | ≤ 5 W |
| อุณหภูมิแวดล้อม | -10 ถึง 50°C |
| อุณหภูมิของไหล | 0 ถึง 60°C |
| ความชื้น | สูงสุด 99% RH (ไม่เกิดการควบแน่น) |
Physical Specifications
| รายการ | รายละเอียด |
| วัสดุตัวเครื่อง | PC/ABS |
| ปุ่มควบคุม | Touch Key 3 ปุ่ม |
| หน้าจอ | LCD ขนาด 1.44 นิ้ว |
| ระดับการป้องกัน | IP54 |
| ความยาวสายไฟ | 2 เมตร (มาตรฐาน) |
รุ่นเอาต์พุตที่เลือกได้ เลือกได้ 1 แบบ
- E3CL RS485 + 4~20mA
- E3RO
- RS485 + OCT
- RS485 + Relay
- OCT + Relay
- สัญญาณเอาต์พุต รองรับ: RS485 และ 4~20mA
- สัญญาณเอาต์พุต รองรับ: RS485 และ OCT (Open Collector Transistor) & สวิตช์รีเลย์ (Relay)
ในชุดประกอบด้วย
- 1pcs x Meter
- 1set x Ultrasonic Flow Sensor
รุ่นและขนาดท่อ PVC / Carbon Steel / Stainless Steel
รุ่นและขนาดท่อ Copper
การติดตั้ง:
- ติดตั้งได้ง่ายและสะดวกโดยไม่ต้องหยุดระบบ
- ใช้ได้ทั้งแบบ Clamp-On และ Insertion Type ขึ้นกับรุ่นและขนาดท่อ
เอกสารสรุปข้อมูล: เครื่องวัดอัตราการไหลและพลังงานความร้อนอัลตราโซนิก รุ่น E3CL\E3RO
MODBUS Register Address List
Data Report
- เก็บข้อมูล Gentos icloud และ ฟังก์ชั่นการจัดการการวิเคราะห์ การรวบรวมข้อมูลสามารถตอบสนองความแตกต่าง สภาพการทำงาน. QR code
- http://meters.gentos.com.cn/index/login/login
- Account ID: gentos Password: gentos0755
Applications
Building Energy Saving It can be widely used in HVAC system, building automation system, farming irrigation system, residential water
supply system, cleaning system, recirculating aquaculture system(RAS), etc.
