คำอธิบาย
Vortex Flowmeter เครื่องวัดอัตราการไหลแบบ Vortex สำหรับวัดของเหลว ก๊าซ และไอน้ำ รองรับการส่งสัญญาณ RS485 Modbus RTU, 4-20mA และ Pulse Output เหมาะสำหรับงานอุตสาหกรรม ระบบ Steam และงานวัดการไหลในท่อกระบวนการผลิต

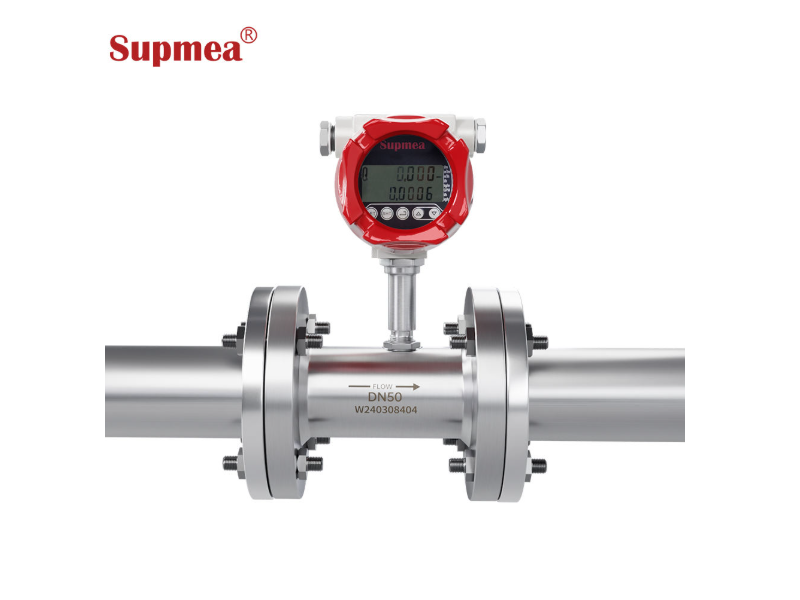

SUP-LUGB-C Vortex Flowmeter สำหรับวัดอัตราการไหลของ Steam, Gas และ Liquid
รองรับ 4-20mA, Pulse และ RS485 Modbus RTU พร้อมตัวเลือกชดเชยอุณหภูมิ/แรงดัน
เหมาะกับงานท่ออุตสาหกรรม Boiler, Steam Line และระบบควบคุม Flow อัตโนมัติ
คุณสมบัติเด่น
- รองรับการวัด Gas / Liquid / Steam
- รองรับ RS485 Modbus RTU มี Output แบบ 4-20mA และ Pulse
- ไม่มีชิ้นส่วนเคลื่อนไหว อายุการใช้งานยาว
- Pressure Loss ต่ำ ช่วยประหยัดพลังงาน
- รองรับ Temperature & Pressure Compensation
- ติดตั้งได้ทั้งแนวนอน แนวตั้ง และแนวเอียง
- รองรับหน้าแปลนหลายมาตรฐาน ANSI / JIS / HG
- ตัวเรือน IP65 เหมาะกับงานอุตสาหกรรม
สเปกสินค้า (Specifications)
- รุ่น: SUP-LUGB-C
- ประเภท: Vortex Flowmeter
- หลักการวัด: Karman Vortex Principle
- รองรับของไหล: Gas / Liquid / Steam
- ขนาดท่อ:
- DN15-DN300
- Insertion Type รองรับถึง DN1000
- ความแม่นยำ:
- Liquid: ±1.0%
- Gas: ±1.5%
- Insertion Type: ±2.5%
- Turndown Ratio: 1:10 ถึง 1:25
- อุณหภูมิของไหล:
- Standard: -40 ถึง 100°C
- Medium Temp: -40 ถึง 250°C
- High Temp: -40 ถึง 330°C
- Ambient Temperature: -20 ถึง 55°C
- Output:
- Pulse
- 4-20mA
- RS485 Modbus RTU
- HART (บางรุ่น)
- Power Supply:
- 24VDC
- Battery 3.6V (บางรุ่น)
- วัสดุ Body: Stainless Steel 304
- Housing: Die-cast Aluminum
- Protection Class: IP65
- Electrical Interface:
- M20×1.5
- NPT1/2
- Transmission Distance:
- Pulse ≤ 300m
- 4-20mA ≤ 1500m
- RS485 ≤ 1200m
การนำไปใช้งาน
- ระบบวัด Steam Flow
- Boiler System
- โรงงานเคมี
- ระบบพลังงาน
- ระบบน้ำอุตสาหกรรม
- ระบบก๊าซอุตสาหกรรม
- โรงงานอาหารและยา
- ระบบ HVAC
- โรงงานเหล็กและสิ่งทอ
Dimension
- รองรับการติดตั้งแบบ Flange และ Clamp
- รองรับมาตรฐาน:
- ANSI B16.5
- JIS B2220
- HG/T20592
- ISO2852 Clamp
- ขนาดเริ่มต้น DN15 ถึง DN300
- รุ่น Insertion รองรับถึง DN1000
ตัวอย่างขนาด:
- DN25 (1″)
- DN50 (2″)
- DN80 (3″)
- DN100 (4″)
- DN150 (6″)
- DN300 (12″)
รองรับแรงดันประมาณ 16-40 bar ขึ้นอยู่กับขนาดท่อและรูปแบบการต่อหน้าแปลน
- แบบ Flange Clamp
- DN15-DN50: สูงสุด 4.0 MPa ≈ 40 bar
- DN65-DN100: สูงสุด 2.5 MPa ≈ 25 bar
- DN125 ขึ้นไป: สูงสุด 1.6 MPa ≈ 16 bar
- แบบ Flange Connection
- DN15-DN50: สูงสุด 2.5 MPa ≈ 25 bar
- DN65-DN300: สูงสุด 1.6 MPa ≈ 16 bar
ในชุดประกอบด้วย
- Vortex Flowmeter SUP-LUGB-C
- คู่มือ Datasheet
- ชุดติดตั้งตามรุ่น
- Cable Gland
- Factory Calibration
Ordering Code รุ่น SUP-LUGB-C
รหัสรุ่นตัวอย่าง SUP-LUGB-C-50-U1-A-M-1-R1-T4-WG
| ตำแหน่ง | ความหมาย | ตัวอย่าง |
|---|---|---|
| SUP-LUGB-C | รุ่นสินค้า | Vortex Flowmeter |
| 50 | ขนาดท่อ | DN50 |
| U1 | รูปแบบการต่อและวัสดุ | Clamp / Flange |
| A | ประเภทของไหล | Steam |
| M | Accuracy | ±1.5% |
| 1 | Compensation | Temperature + Pressure Compensation |
| R1 | Output Signal | RS485 Modbus RTU |
| T4 | Temperature Range | -40~250°C |
| WG | Cable Entry | M20×1.5 |
Step 1 เลือกขนาดท่อ (Nominal Diameter)
| Code | Size |
|---|---|
| 15 | DN15 (1/2″) |
| 20 | DN20 (3/4″) |
| 25 | DN25 (1″) |
| 32 | DN32 (1-1/4″) |
| 40 | DN40 (1-1/2″) |
| 50 | DN50 (2″) |
| 65 | DN65 (2-1/2″) |
| 80 | DN80 (3″) |
| 1C | DN100 (4″) |
| 1E | DN125 (5″) |
| 1G | DN150 (6″) |
| 2C | DN200 (8″) |
| 2G | DN250 (10″) |
| 3C | DN300 (12″) |
Step 2 เลือกการต่อท่อและวัสดุ
| Code | Description |
|---|---|
| U1 | Carbon Steel Clamping Flange, 304SS |
| U2 | 304SS Clamping Flange |
| HA | HG/T20592 Flange |
| IA | ISO2852 Clamp |
| IC | ANSI B16.5 Class150 |
| ID | ANSI B16.5 Class300 |
| IE | ANSI B16.5 Class600 |
| IF | JIS 10K |
| IG | JIS 20K |
Step 3 เลือกชนิดของไหล
| Code | Medium |
|---|---|
| A | Steam |
| B | Gas |
| C | Liquid |
Step 4 เลือก Accuracy
| Code | Accuracy |
|---|---|
| M | ±1.5% |
| L | ±1.0% |
Step 5 เลือก Compensation
| Code | Description |
|---|---|
| 0 | ไม่มี Compensation |
| 1 | Temperature + Pressure Compensation |
| 2 | Temperature Compensation |
| 3 | Pressure Compensation |
หมายเหตุ:
- ถ้าต้องการแบบ 2-in-1 วัด Flow + Temperature ให้เลือก Code 2
- ถ้าต้องการ Steam แบบชดเชยครบ เลือก Code 1
Step 6 เลือก Output Signal
| Code | Description |
|---|---|
| K0 | Pulse Output |
| K3 | Pulse + 4-20mA |
| K4 | Pulse + 4-20mA + Battery |
| K5 | Pulse + 4-20mA + RS485 |
| K6 | Pulse + 4-20mA + HART |
| R1 | RS485 Modbus RTU |
Step 7 เลือก Temperature Range
| Code | Range |
|---|---|
| T1 | -40~100°C |
| T4 | -40~250°C |
| TR | -40~330°C |
Step 8 เลือก Cable Entry
| Code | Description |
|---|---|
| WG | M20×1.5 |
| WJ | NPT1/2 |
ตัวอย่างการประกอบ Code
1.Steam DN50 RS485 Temp Compensation
Code SUP-LUGB-C-50-IC-A-M-1-R1-T4-WG
ความหมาย:
- DN50
- ANSI Class150
- ใช้กับ Steam
- Accuracy ±1.5%
- Temperature + Pressure Compensation
- RS485 Modbus
- รองรับ 250°C
- M20 Cable Gland
2.Liquid DN25 แบบ 4-20mA
Code SUP-LUGB-C-25-U2-C-L-0-K3-T4-WG
ความหมาย:
- DN25
- Stainless Clamp
- Liquid
- Accuracy ±1.0%
- ไม่มี Compensation
- 4-20mA
- อุณหภูมิ ≤ 250°C
Datasheet
Karman Vortex Principle คือหลักการวัดการไหลโดยอาศัย “การเกิดกระแสวน” ของของไหลเมื่อไหลผ่านแท่งกีดขวางภายในท่อ
เมื่อของเหลว ก๊าซ หรือไอน้ำ ไหลผ่านตัวกั้น (Bluff Body) จะเกิดกระแสวนสลับซ้าย-ขวา ต่อเนื่องกัน เรียกว่า Karman Vortex Street
ยิ่งอัตราการไหลสูง ความถี่ของกระแสวนก็จะยิ่งสูง เซ็นเซอร์จะตรวจจับความถี่นี้แล้วคำนวณออกมาเป็นค่า Flow Rate
สรุปสั้น ๆ:
- Flow มาก = Vortex เกิดถี่ขึ้น
- Flow น้อย = Vortex เกิดช้าลง
- เครื่องจึงคำนวณอัตราการไหลได้จากความถี่ของ Vortex
ข้อดีของหลักการนี้คือ
- ไม่มีชิ้นส่วนหมุน
- ทนงานอุตสาหกรรม
- แม่นยำ
- เหมาะกับ Steam และ Gas มาก
- บำรุงรักษาน้อย
