คำอธิบาย

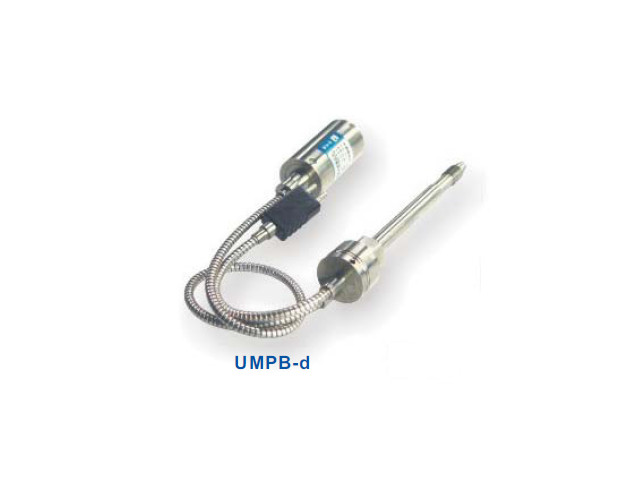

เครื่องส่งสัญญาณความดันอุณหภูมิสูง UMPB Series 350°C Melt Pressure Transmitter UMPB-d
- อุตสาหกรรมพลาสติก, ยาง, ไฟเบอร์, อาหาร, ยา
คุณสมบัติ
- ช่วงแรงดันที่วัดได้: 0–35 บาร์ ถึง 2000 บาร์
- สัญญาณขาออก:
- สำหรับทรานสดิวเซอร์: 3.33 mV/V
- สัญญาณแอมพลิฟายด์: 4–20 mA, 0–5 V, 0–10 V, 1–5 V
- ความแม่นยำ: 0.25%FS, 0.5%FS (มาตรฐาน), 1%FS
- ทนต่อแรงดันเกิน: 200%FS
- ช่วงอุณหภูมิ:
- ช่วงที่ชดเชยแล้ว: 0 ถึง +80°C
- สูงสุดที่จุดเปียก (wetted parts):
- +200°C สำหรับ UMPB-a และ UMPB-b
- +350°C สำหรับ UMPB-c และ UMPB-d
รุ่นและโครงสร้าง
| รุ่น | รายละเอียดเพิ่มเติม |
|---|---|
| UMPB-a | วัดเฉพาะความดัน (Pressure) |
| UMPB-b | วัดความดัน เพิ่มเซนเซอร์อุณหภูมิในตัว (Pressure + Temperature) |
| UMPB-c | เพิ่มท่อขยายที่ยืดหยุ่นได้ (flexible extension) เพื่อลดผลกระทบจากความร้อน ให้การแยกความร้อนที่ดีขึ้นจากรุ่น UMPB-b |
| UMPB-d | รุ่นพัฒนาเพิ่มเติมจาก UMPB-c |
ข้อมูลอุณหภูมิ
- อุณหภูมิชดเชย: 0~+80°C
- อุณหภูมิใช้งานสูงสุด:
- +200°C (UMPB-a / UMPB-b)
- +350°C (UMPB-c / UMPB-d)
- Temp Sensor: Thermocouple J (มาตรฐาน), K, E, หรือ Pt100 ตามสั่ง
การต่อใช้งาน
- Supply Voltage: DC12V (Transducer), 12–36VDC (Amplified)
- Connector: 6-pin male YLH25N1006J-4 (มาตรฐาน)
- Process Connection: 1/2-20UNF (มาตรฐาน), M18×1.5, G3/8, อื่นๆ ตามสั่ง
- ความต้านทานโหลด (สำหรับ 4–20mA):
- R = U−12V0.02AR = \frac{U – 12V}{0.02A}
ขนาด
- Rigid Stem: 152 mm (มาตรฐาน), 229 mm, 305 mm, หรืออื่น ๆ
- Flexible Extension (เฉพาะ UMPB-c/d): 380 mm, 458 mm, 762 mm หรือกำหนดเอง
