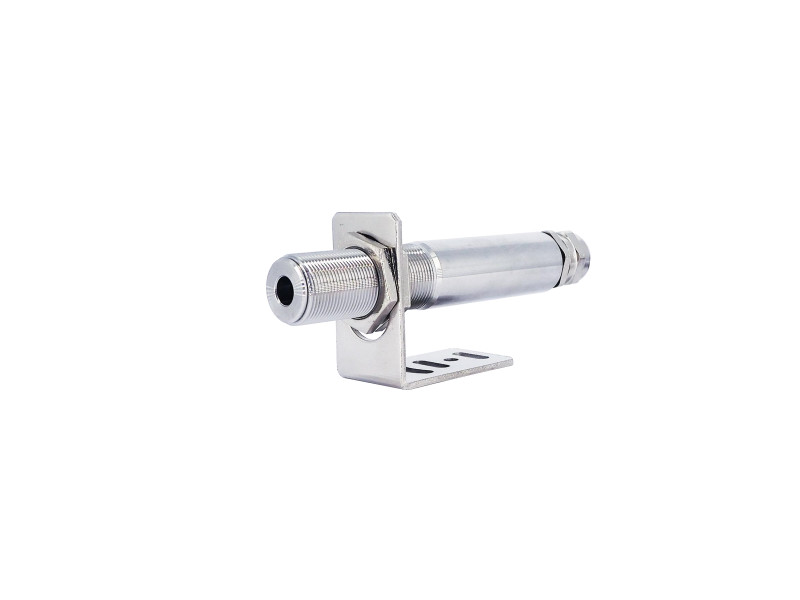

SSTPX2 เซ็นเซอร์วัดอุณหภูมิอินฟราเรดแบบไม่สัมผัส 1200C Non-Contact Infrared Temperature Sensor RS485 Modbus ABSD-01A-S RS485

SSTPX2 เซ็นเซอร์วัดอุณหภูมิอินฟราเรดแบบไม่สัมผัส 1200C Non-Contact Infrared Temperature Sensor RS485 Modbus ABSD-01A-S RS485

รหัสสินค้า: SSTPX2 หมวดหมู่:

คำอธิบาย

Long-wave Infrared Temperature Sensor ABSD-01A เซ็นเซอร์วัดอุณหภูมิอินฟราเรดแบบไม่สัมผัส เซ็นเซอร์วัดอุณหภูมิอินฟราเรดแบบ Long-wave สำหรับงานอุตสาหกรรม รองรับการวัดอุณหภูมิแบบไม่สัมผัส เหมาะสำหรับวัตถุที่เคลื่อนที่ พื้นผิวร้อน หรือจุดที่เข้าถึงยาก รองรับเอาต์พุตหลายรูปแบบทั้ง 4-20mA, 0-10V และ RS485 ติดตั้งง่ายด้วยเกลียวมาตรฐาน M18x1

คุณสมบัติเด่น

  • วัดอุณหภูมิแบบไม่สัมผัส (Non-contact Measurement)
  • Response Time รวดเร็ว 150ms
  • ตัวเรือนสแตนเลส IP65 แข็งแรง ทนสภาพแวดล้อมอุตสาหกรรม
  • ติดตั้งง่ายด้วยเกลียว M18x1
  • รองรับชุด Air Purge / Cooling Sleeve สำหรับงานอุณหภูมิสูง
  • เหมาะสำหรับงานเตาอบ โลหะ พลาสติก ยาง เครื่องจักร และสายการผลิตอัตโนมัติ

ข้อมูลทางเทคนิค (Technical Parameters)

  • รุ่น: ABSD-01A
  • ประเภทเซ็นเซอร์: Long-wave Infrared Temperature Sensor
  • ช่วงคลื่นอินฟราเรด: 8~14μm
  • ช่วงวัดอุณหภูมิ: -20°C ถึง 1200°C
  • ความละเอียดเชิงแสง (D:S): 20:1
  • ความแม่นยำ: ±1% ของค่าที่วัด หรือ ±1.5°C
  • Repeatability: ±0.5% หรือ ±1°C
  • Response Time: 150ms
  • ค่า Emissivity: 0.95
  • แรงดันไฟเลี้ยง: 24VDC
  • กระแสใช้งานสูงสุด: 30mA
  • เอาต์พุต:
    • RS485
  • ระดับการป้องกัน: IP65
  • อุณหภูมิแวดล้อมขณะใช้งาน: 0~60°C
  • ความชื้นสัมพัทธ์: 10~95%RH
  • วัสดุ: Stainless Steel
  • ความยาวสายมาตรฐาน: 1.5 เมตร
  • เกลียวติดตั้ง: M18x1

ในชุดประกอบด้วย

  • 1 pcs x Infrared Temperature Sensor ABSD-01A
  • 1 pcs x ขายึดติดตั้ง

สายสัญญาณและการเชื่อมต่อ (Wiring & Signal Output)

  1. Red: V+ (24VDC)
  2. Black: V- (GND)
  3. Green: RS485-A
  4. White: RS485-B

User Manual

การอ่านค่าผ่าน Modbus RTU

รองรับ Baud rate: 600 – 115200bps (ค่าเริ่มต้นอยู่ที่ 9600)

  • Data bits: 8
  • Stop bit: 1
  • Parity: None (ค่า default), Odd, Even (สามารถตั้งค่าได้)

ใช้คำสั่ง Function Code:

  • 03H (Read Holding Register) – อ่านค่าอุณหภูมิหรือสถานะต่างๆ
  • 10H (Write Multiple Registers) – เขียนค่าการตั้งค่าต่างๆ เช่น Baud rate, Address, Parity

ตัวอย่างคำสั่งอ่านอุณหภูมิ:

  • Tx: 01 03 00 00 00 02 C4 0B → อ่านอุณหภูมิเป้าหมาย
  • Rx: 01 03 04 42 C8 00 00 6F B5 → แปลผลเป็น 100.0°C

ตัวอย่างคำสั่งอ่านอุณหภูมิแวดล้อม:

  • Tx: 01 03 00 02 00 02 65 CB
  • Rx: 01 03 04 41 C8 00 00 6F 21 → 25.0°C
