คำอธิบาย
Ultrasonic Flowmeter For Small Pipe Size Series อัลตราโซนิกโฟลว์มิเตอร์ใช้ หลักการของความแตกต่างของเวลาอัลตราโซนิก การวัด มีการใช้คลื่นอัลตราโซนิก เพื่อวัดสัญญาณในการวัด
ท่อการติดตั้งทำได้ง่ายและ สะดวก Support RS485 เครื่องวัดการไหลแบบอุลตร้าโซนิกแบบหนีบสำหรับความยากในการติดตั้งรุ่นธรรมดาในอาคารเก่า มีการวัดแบบหนีบ ไม่ต้องตัดท่อและปิดเครื่อง ใช้งานง่าย เมนูแสดงการไหลทันทีและการเลือกหน่วยการไหล หน่วยเสริม, ลบ.ม./ชม., 1/ม., gpm(UK), cfm, gpm (สหรัฐอเมริกา)
Ultrasonic Flowmeter For Small Pipe Size Series อัลตราโซนิกโฟลว์มิเตอร์ใช้ หลักการของความแตกต่างของเวลาอัลตราโซนิก การวัด มีการใช้คลื่นอัลตราโซนิก เพื่อวัดสัญญาณในการวัด
ท่อการติดตั้งทำได้ง่ายและ สะดวก Support RS485 เครื่องวัดการไหลแบบอุลตร้าโซนิกแบบหนีบสำหรับความยากในการติดตั้งรุ่นธรรมดาในอาคารเก่า มีการวัดแบบหนีบ ไม่ต้องตัดท่อและปิดเครื่อง ใช้งานง่าย เมนูแสดงการไหลทันทีและการเลือกหน่วยการไหล หน่วยเสริม, ลบ.ม./ชม., 1/ม., gpm(UK), cfm, gpm (สหรัฐอเมริกา)
จุดเด่นสินค้า
- ความแม่นยำสูง: ±1% ของค่าที่วัดได้
- ย่านการวัดความเร็วการไหล: 0 ถึง ±32 m/s

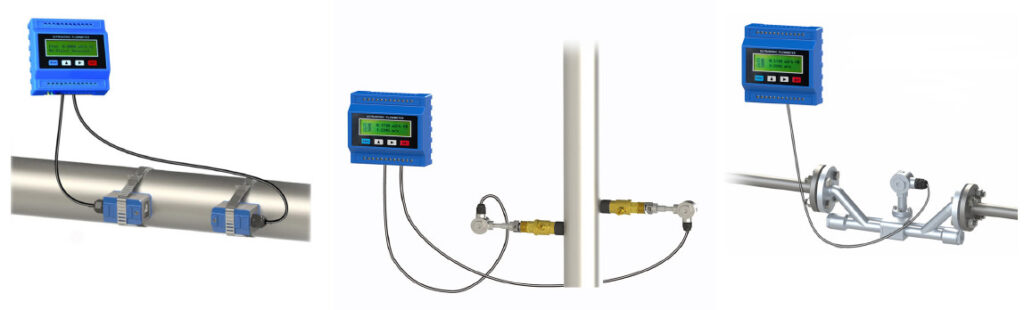

- รองรับหลายประเภททรานสดิวเซอร์: Clamp-on, Insertion, Inline
- วัดพลังงานความร้อนได้: เชื่อมต่อ PT100 (3-wire) สำหรับวัดอุณหภูมิท่อจ่ายและท่อรับ
- การสื่อสารมาตรฐาน: RS485, Modbus RTU
- เอาต์พุตหลากหลาย: 4-20mA, OCT Pulse, Relay
- อินพุตอะนาล็อก: 4-20mA (3 ช่อง) สำหรับเชื่อมต่อค่าจากอุปกรณ์อื่น เช่น Pressure, Level Sensor

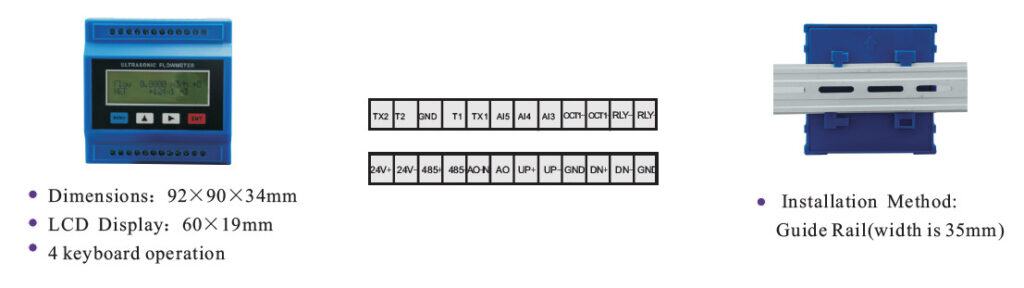

- ติดตั้งง่าย: แบบราง DIN (35mm) ขนาดเพียง 92×90×34 mm
Specifications
- Transit-Time Ultrasonic Flow Meter
- Ultrasonic Water Flow Sensors
- Standard clamp on DN32- DN65 (45×25×28mm)
- Flow Accuracy +- 1%
- Temperature Accuracy +- 2% (-20~60℃)
- Power supply DC8 – 36V
- Signal input
- 3-wire 4-20ma current input
- 3-wire PT100
- Signal output
- 4-20mA curren / OCT pulse/ Relay
- Flow range Velocity 0~±10m/s
- Fluid Water Pipe material PVC, Carbon Steel, Stainless Steel, Copper

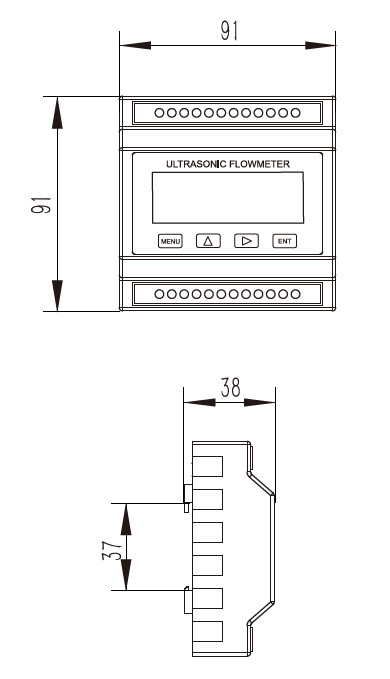

- Meter Dimension 92×90×34mm
Communication Data interface
- RS485 MODBUS protocol, M-BUS protocol, FUJI extended protocol and compatible protocols of ultrasonic flowmeters and water meters from other manufacturers in the country
Datasheet
Applications
Building Energy Saving It can be widely used in HVAC system, building automation system, farming irrigation system, residential water
supply system, cleaning system, recirculating aquaculture system (RAS), etc.
ในชุดประกอบด้วย
- 1pcs x TUF-2000M Ultrasonic Flow
- 2pcs x TS-2 Clamp on Ultrasonic Flow Sensor
- 2pcs x สายเซนเซอร์ 5 เมตร

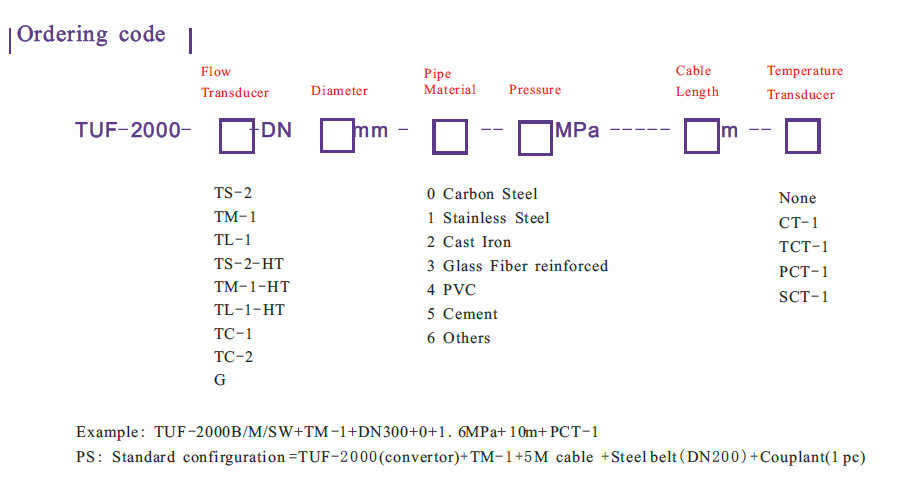

Ordering Code
Example: TUF -2000M

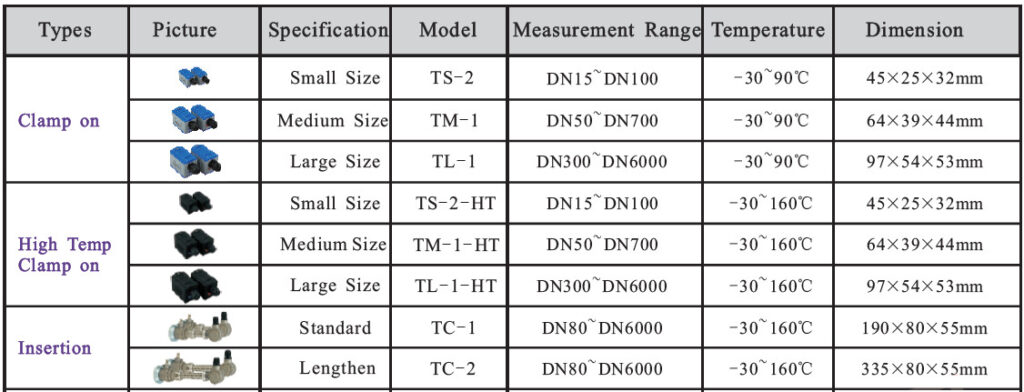

ตัวเลือกหัววัด (Flow Transducer)
| ประเภท | รุ่น | ช่วงท่อ (DN) | อุณหภูมิ |
|---|---|---|---|
| Clamp-on Small | TS-2 | 15–100 | -30~90°C |
| Clamp-on Medium | TM-1 | 50–700 | -30~90°C |
| Clamp-on Large | TL-1 | 300–6000 | -30~90°C |
| High Temp Clamp-on | TS-2-HT / TM-1-HT / TL-1-HT | ตามรุ่น | -30~160°C |
| Insertion | TC-1 / TC-2 | 50–6000 | -30~160°C |

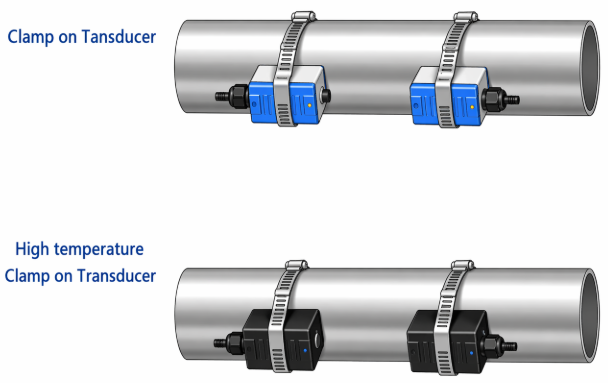

TS-2 Ultrasonic Clamp on Flow Sensor
ตัวเลือกหัววัดอุณหภูมิ (PT100)
- Clamp-on: CT-1
- Insertion: TCT-1, PCT-1 (ติดตั้งมีแรงดัน)
- Small pipe: SCT-1 (DN<50)
*Option – CT-1 Clamp on Temperature Sensor 3 wire PT100 (No need cut)
การใช้งานที่เหมาะสม
- ระบบน้ำประปาและน้ำเสีย
- โรงงานอุตสาหกรรม
- ระบบปรับอากาศและทำความร้อน (HVAC)
- งานตรวจสอบพลังงานและการใช้ความร้อน
- โครงการวัดและควบคุมการไหลในเครือข่ายท่อ

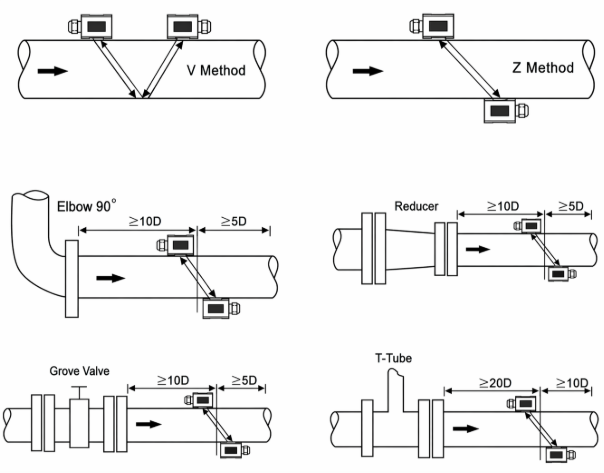

การติดตั้งเซ็นเซอร์
