คำอธิบาย
โฟลว์มิเตอร์อัลตราโซนิกสำหรับวัดอัตราการไหลของน้ำในท่อขนาดเล็ก ใช้หลักการวัดความแตกต่างของเวลาอัลตราโซนิก ติดตั้งง่าย รองรับ RS485, MODBUS และเอาต์พุต 4-20mA ตามรุ่นที่เลือก
คุณสมบัติเด่น
- วัดอัตราการไหลโดยไม่ต้องตัดท่อ
- เหมาะสำหรับท่อขนาด DN20–DN80
- รองรับการวัดน้ำในท่อ Carbon Steel, Stainless Steel, Copper และ PVC
- มีหน้าจอ LCD สี ขนาด 1.44 นิ้ว
- รองรับ RS485, FUJI Protocol และ MODBUS Protocol
Technical Index
- Flow Velocity 0.03~5.0m/s
- Nominal diameter DN20~DN80
- Accuracy level ±2%
- Temperature range 4~95℃
- Temperature resolution 0.01℃
- Measuring medium Water
- Pipe Material Carbon Steel, Stainless Steel, Copper, PVC (According to the user’s selection requirements, it has been selected at the factory, and the details are subject to the instrument display.)
Functional
- Input interface 2*PT1000 Clamp-on temperature sensor 32～212℉（0~100℃）
- Communication Interface RS485(standard); Support FUJI Protocol and MODBUS Protocol
- Output 4-20mA (for E3CL), OCT&Relay (for E3RO)
- Power Supply 10～36VDC/500mA
- Keyboard 4 touch keys
- Display Screen 1.44 ” LCD colorful screen, resolution 128 * 128
- Temperature
- Transmitter installation ambient temperature: 14 °F to 122 °F ( –10℃ ~ 50℃ )
- Transducer measures medium temperature: 32 °F to 140 °F ( 0℃ ~ 60℃ ).
- Humidity Relative humidity 0~99%, No condensation
- IP54
ในชุดประกอบด้วย
- 1pcs x Meter
- 1set x Ultrasonic Flow Sensor + Temperature Sensor
MODBUS Register Address List
ความแตกต่างหลักระหว่างรุ่น E3CL และ E3RO คือ รูปแบบของการส่งสัญญาณเอาต์พุต (Port Configuration / Output)
1. รุ่น E3CL
- สัญญาณเอาต์พุตที่รองรับ: RS485 และ 4~20mA
2. รุ่น E3RO
- สัญญาณเอาต์พุตที่รองรับ: RS485 และ OCT (Open Collector Transistor) & สวิตช์รีเลย์ (Relay)

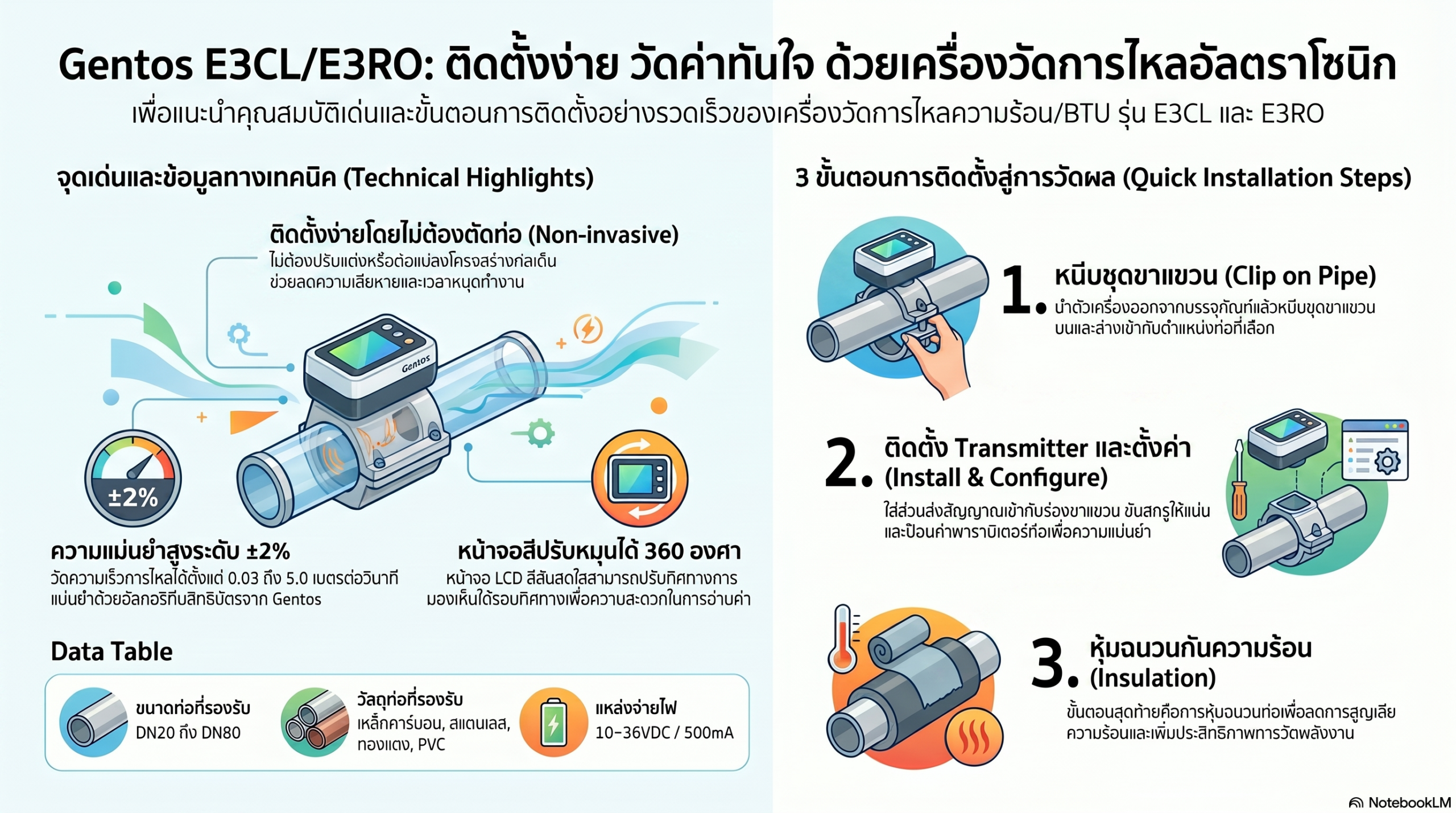

เอกสารสรุปข้อมูล: เครื่องวัดอัตราการไหลและพลังงานความร้อนอัลตราโซนิก รุ่น E3CL\E3RO
