EDTF09 ชุดเรียนรู้+ชุดทดลอง ควบคุมไฟจราจร Traffic Light Control Arduino 5V-Set4

คำอธิบาย

ชุดทดลองควบคุมไฟจราจร ซีเควน Traffic Light Control/Sequencer เพื่อเรียนรู้การเขียนโปรแกรมควบคุมไฟจราจร / ซีเควนซ์ ด้วย Arduino อย่างง่าย

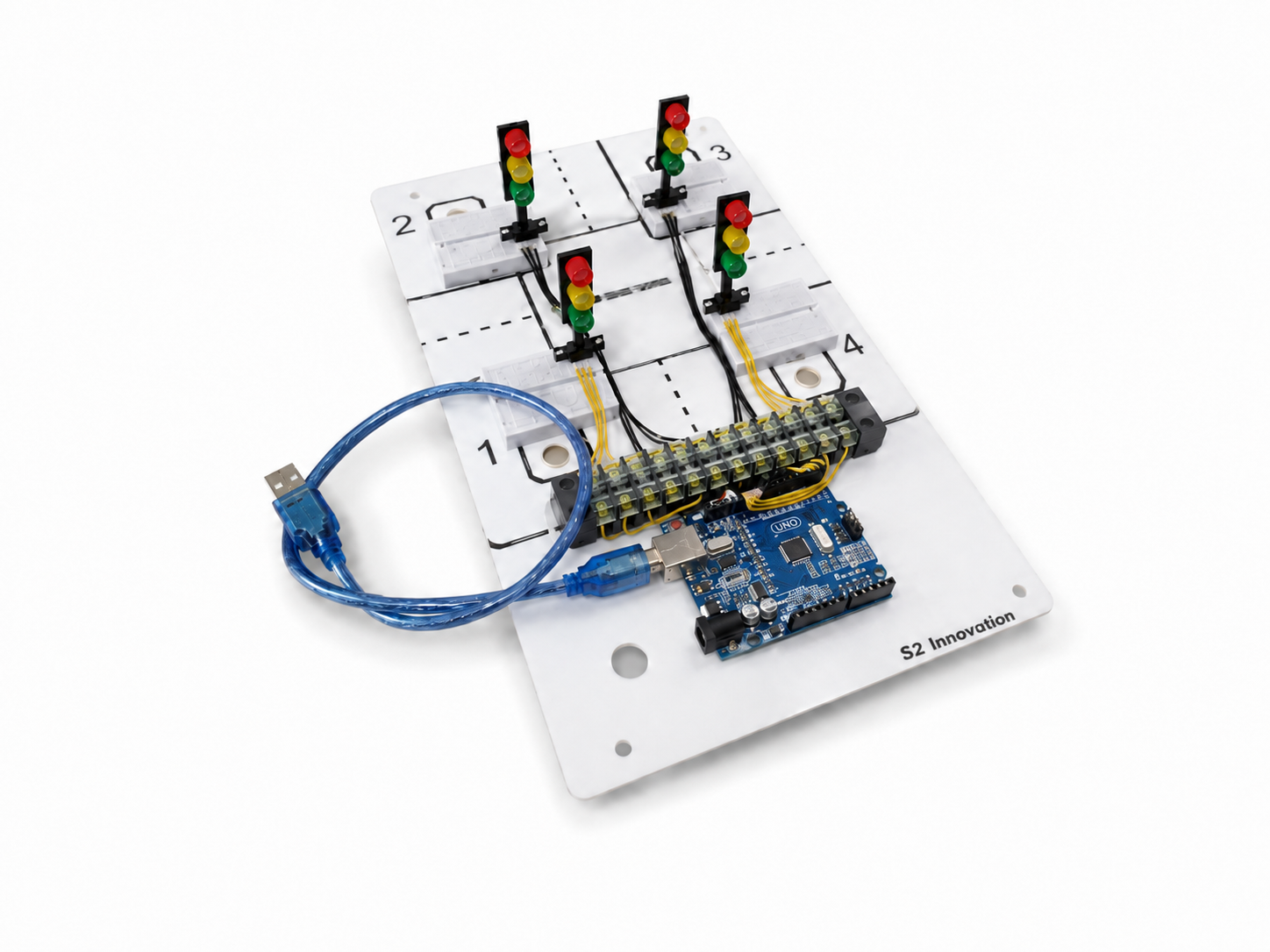

ในชุดประกอบด้วย

1. 4pcs x ไฟจราจร 3 สี แดง เขียว เหลือง
2. 4pcs x จุดเชื่อมต่อสายไฟ Bread Board
3. 1pcs x จุดเชื่อมต่อสายไฟแบบสกรูเทอร์มินอล Screw Terminal
4. 2pcs x Aluminum Profile 2040T-18cm
5. 1pcs x ติดตั้งบนแผ่นฐานรูป 4 แยก 18×25 cm
6. 1pcs x BDMC03 บอร์ด Arduino UNO R3 Compatible
7. 1pcs x สาย USB Download 3cm
8. 1pcs x สายต่อวงจร Jumper Wire

ตัวอย่างโปรแกรมการควบคุมไฟจราจร Arduino Traffic Lights 4 เลน

• เรียนรู้การ กำหนดเลน 1, 2, 3, 4 การตั้งเวลาไฟแดง ไฟเขียว
• ตั้งเวลากระพริบไฟเหลือง

Arduino Code Traffic_Lights_4lan_v3

// กำหนดไฟเลน 1 แดง เหลือง เขียว
int R1 = 1; int Y1 = 2; int G1 = 3;

// กำหนดไฟเลน 2 แดง เหลือง เขียว
int R2 = 4; int Y2 = 5; int G2 = 6;

// กำหนดไฟเลน 3 แดง เหลือง เขียว
int R3 = 7; int Y3 = 8; int G3 = 9;

// กำหนดไฟเลน 4 แดง เหลือง เขียว
int R4 = 10; int Y4 = 11; int G4 = 12;

int i =0;

void setup(){
  pinMode(R1, OUTPUT); pinMode(Y1, OUTPUT); pinMode(G1, OUTPUT);
  pinMode(R2, OUTPUT); pinMode(Y2, OUTPUT); pinMode(G2, OUTPUT);
  pinMode(R3, OUTPUT); pinMode(Y3, OUTPUT); pinMode(G3, OUTPUT);
  pinMode(R4, OUTPUT); pinMode(Y4, OUTPUT); pinMode(G4, OUTPUT);
}

void loop(){
  //******************* ไฟเขียวเลน 1 **********************
  for (i=0; i<=10;i++) {
  digitalWrite(R1, LOW);  digitalWrite(Y1, LOW); digitalWrite(G1, HIGH);
  digitalWrite(R2, HIGH); digitalWrite(Y2, LOW); digitalWrite(G2, LOW);
  digitalWrite(R3, HIGH); digitalWrite(Y3, LOW); digitalWrite(G3, LOW);
  digitalWrite(R4, HIGH); digitalWrite(Y4, LOW); digitalWrite(G4, LOW);
  delay(1000);
  }

  //***************** ไฟเหลืองเลน 1 กะพริบ 3 วินาที ************************
  for (i=0; i<=3;i++){
    digitalWrite(R1, LOW);  digitalWrite(Y1, HIGH); delay(500); digitalWrite(Y1, LOW); delay(500); digitalWrite(G1, LOW);
    digitalWrite(R2, HIGH); digitalWrite(Y2, LOW); digitalWrite(G2, LOW);
    digitalWrite(R3, HIGH); digitalWrite(Y3, LOW); digitalWrite(G3, LOW);
    digitalWrite(R4, HIGH); digitalWrite(Y4, LOW); digitalWrite(G4, LOW);
  }

  //****************** ไฟเขียวเลน 2 ***********************
  for (i=0; i<=10;i++) {
  digitalWrite(R1, HIGH); digitalWrite(Y1, LOW); digitalWrite(G1, LOW);
  digitalWrite(R2, LOW);  digitalWrite(Y2, LOW); digitalWrite(G2, HIGH);
  digitalWrite(R3, HIGH); digitalWrite(Y3, LOW); digitalWrite(G3, LOW);
  digitalWrite(R4, HIGH); digitalWrite(Y4, LOW); digitalWrite(G4, LOW);
  delay(1000);
  }

   //***************** ไฟเหลืองเลน 2 กะพริบ 3 วินาที ************************
  for (i=0; i<=3;i++) {
    digitalWrite(R1, HIGH); digitalWrite(Y1, LOW); digitalWrite(G1, LOW);
    digitalWrite(R2, LOW);  digitalWrite(Y2, HIGH); delay(500); digitalWrite(Y2, LOW); delay(500); digitalWrite(G2, LOW);
    digitalWrite(R3, HIGH); digitalWrite(Y3, LOW); digitalWrite(G3, LOW);
    digitalWrite(R4, HIGH); digitalWrite(Y4, LOW); digitalWrite(G4, LOW);
  }

  //******************** ไฟเขียวเลน 3 ********************
  for (i=0; i<=10;i++) {
  digitalWrite(R1, HIGH); digitalWrite(Y1, LOW); digitalWrite(G1, LOW);
  digitalWrite(R2, HIGH); digitalWrite(Y2, LOW); digitalWrite(G2, LOW);
  digitalWrite(R3, LOW);  digitalWrite(Y3, LOW); digitalWrite(G3, HIGH);
  digitalWrite(R4, HIGH); digitalWrite(Y4, LOW); digitalWrite(G4, LOW);
  delay(1000);
  }

   //***************** ไฟเหลืองเลน 3 กะพริบ 3 วินาที ************************
  for (i=0; i<=3;i++) {
  digitalWrite(R1, HIGH); digitalWrite(Y1, LOW); digitalWrite(G1, LOW);
  digitalWrite(R2, HIGH); digitalWrite(Y2, LOW); digitalWrite(G2, LOW);
  digitalWrite(R3, LOW);  digitalWrite(Y3, HIGH); delay(500); digitalWrite(Y3, LOW); delay(500); digitalWrite(G3, LOW);
  digitalWrite(R4, HIGH); digitalWrite(Y4, LOW); digitalWrite(G4, LOW);
  }

  //******************** ไฟเขียวเลน 4 ********************
  for (i=0; i<=10;i++) {
  digitalWrite(R1, HIGH); digitalWrite(Y1, LOW); digitalWrite(G1, LOW);
  digitalWrite(R2, HIGH); digitalWrite(Y2, LOW); digitalWrite(G2, LOW);
  digitalWrite(R3, HIGH); digitalWrite(Y3, LOW); digitalWrite(G3, LOW);
  digitalWrite(R4, LOW);  digitalWrite(Y4, LOW); digitalWrite(G4, HIGH);
  delay(1000);
  }

  //***************** ไฟเหลืองเลน 4 กะพริบ 3 วินาที ************************
for (i=0; i<=3;i++) {
  digitalWrite(R1, HIGH); digitalWrite(Y1, LOW); digitalWrite(G1, LOW);
  digitalWrite(R2, HIGH); digitalWrite(Y2, LOW); digitalWrite(G2, LOW);
  digitalWrite(R3, HIGH); digitalWrite(Y3, LOW); digitalWrite(G3, LOW);
  digitalWrite(R4, LOW);  digitalWrite(Y4, HIGH); delay(500); digitalWrite(Y4, LOW); delay(500); digitalWrite(G4, LOW);
  }
}

ผังการต่อสาย

• https://oshwlab.com/s2insupply/arduino-traffic-light-control-v3-set4
