คำอธิบาย

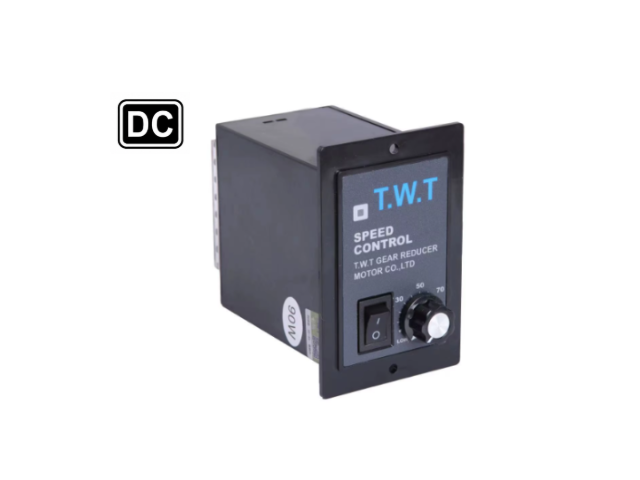

ตัวควบคุมความเร็วรอบมอเตอร์ DC แบบ PWM สำหรับมอเตอร์เกียร์ T.W.T รองรับกำลังสูงสุด 200W ให้การควบคุมรอบที่นุ่มนวล แม่นยำ มีระบบ Soft Start, Soft Stop และ Stall Protection ช่วยยืดอายุการใช้งานของมอเตอร์ เหมาะสำหรับเครื่องจักร ระบบลำเลียง และงานอุตสาหกรรมทั่วไป
คุณสมบัติเด่น
- ควบคุมด้วยเทคโนโลยี MCU Digital Control
- ควบคุมความเร็วด้วยระบบ PWM ประสิทธิภาพสูง
- รองรับมอเตอร์ DC กำลังสูงสุด 200W
- รองรับไฟเข้า AC110V หรือ AC220V 50/60Hz
- ปรับความเร็วได้ 0-90V (รุ่น 90V) และ 0-180V (รุ่น 180V)
- ระบบ Soft Start และ Soft Stop ลดแรงกระชากขณะเริ่มและหยุด
- ปุ่มปรับความเร็วสัมพันธ์กับความเร็วสูงสุดของมอเตอร์ ใช้งานง่ายและปลอดภัย
- ระบบ Stall Protection ป้องกันมอเตอร์และคอนโทรลเลอร์เสียหายเมื่อมอเตอร์หยุดหมุนจากการติดขัด
- ระบบชดเชยความเร็ว (Speed Compensation) รักษาความเร็วเมื่อโหลดเปลี่ยน
- แรงดันเอาต์พุตเรียบ มอเตอร์เดินเรียบ เสียงรบกวนต่ำ
- รองรับการเลือกแรงดันมอเตอร์ ความเร็วรอบ และกำลังมอเตอร์ด้วย Jumper ภายใน
สเปกสินค้า (Specifications)
| รายการ | รายละเอียด |
|---|---|
| รุ่น | DC51 / |
| แรงดันไฟเข้า | AC110V ±10% หรือ AC220V ±10% |
| ความถี่ไฟเข้า | 50/60Hz |
| วิธีควบคุม | PWM Control |
| ช่วงแรงดันควบคุมมอเตอร์ | 0-90VDC หรือ 0-180VDC |
| กำลังขับสูงสุด | 200W |
| อุณหภูมิใช้งาน | -10 ถึง +50°C |
| ความชื้นสัมพัทธ์ | ≤85%RH |
| ระบบป้องกัน | Stall Protection |
| ระบบชดเชยความเร็ว | Dynamic Speed Compensation |
| ฟังก์ชันเพิ่มเติม | Soft Start / Soft Stop |

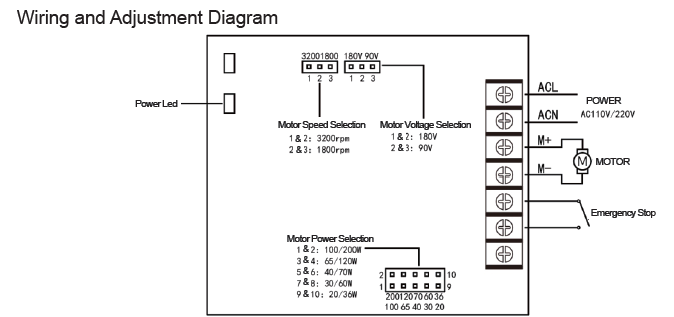

การตั้งค่า Jumper
เลือกความเร็วรอบมอเตอร์
- Jumper 1-2 : 3200 RPM
- Jumper 2-3 : 1800 RPM
เลือกแรงดันมอเตอร์
- Jumper 1-2 : 180V
- Jumper 2-3 : 90V
เลือกกำลังมอเตอร์
| Jumper | กำลังมอเตอร์ |
|---|---|
| 1-2 | 100 / 200W |
| 3-4 | 65 / 120W |
| 5-6 | 40 / 70W |
| 7-8 | 30 / 60W |
| 9-10 | 20 / 36W |
การนำไปใช้งาน
- มอเตอร์เกียร์ DC T.W.T
- เครื่องลำเลียง (Conveyor)
- เครื่องแพ็คสินค้า
- เครื่องจักรอัตโนมัติ
- เครื่องป้อนวัสดุ
- เครื่องผสม
- เครื่องตัด
- ระบบควบคุมความเร็วสายการผลิต
- งานวิจัยและงาน Automation

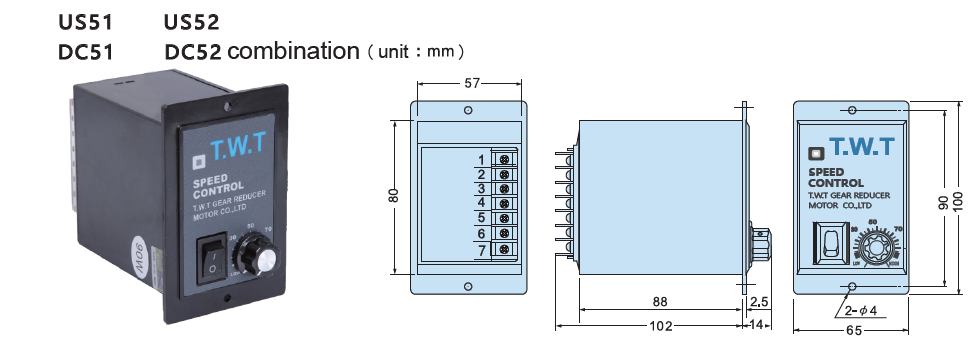

Dimension
- ขนาดตัวเครื่อง: 88 × 57 × 79 มม. (L × W × H)
- ขนาดหน้าปัด: 65 × 90 มม.
- ความลึกติดตั้ง: 88 มม.
- ความยาวรวม: 102 มม.
- ช่องเจาะติดตั้งโดยประมาณ: 57 × 80 มม.
ในชุดประกอบด้วย
- ตัวควบคุมความเร็วรอบมอเตอร์ DC T.W.T DC51/DC52 จำนวน 1 ชุด
- คู่มือการตั้งค่า Jumper และการต่อสายใช้งาน
ข้อควรระวัง
- เปลี่ยนทิศทางการหมุนของมอเตอร์เฉพาะขณะมอเตอร์หยุดทำงานเท่านั้น
- หากวงจร Emergency Stop ทำงาน มอเตอร์จะไม่หมุนและสวิตช์บนหน้าปัดจะไม่สามารถสั่งงานได้
- ก่อนเปลี่ยนการตั้งค่า Jumper ทุกครั้ง ควรปิดแหล่งจ่ายไฟเพื่อป้องกันความเสียหายของอุปกรณ์
