คำอธิบาย
มอเตอร์เกียร์กระแสตรง (DC Geared Motor) รุ่น T.W.T ให้แรงบิดสูง ทำงานเงียบ ควบคุมความเร็วได้ง่าย รองรับกำลังตั้งแต่ 20W ถึง 200W เหมาะสำหรับเครื่องจักร ระบบสายพานลำเลียง เครื่องบรรจุ ระบบอัตโนมัติ และงานอุตสาหกรรมที่ต้องการการหมุนต่อเนื่องและความน่าเชื่อถือสูง มีตัวเลือกหลายรูปแบบ ทั้งรุ่นมาตรฐาน รุ่นพร้อมเบรก และรุ่นความเร็วสูง รองรับแรงดันไฟ DC 12V, 24V, 90V และ 180V
คุณสมบัติเด่น
- กำลังมอเตอร์ให้เลือกตั้งแต่ 20W ถึง 200W
- รองรับแรงดันไฟ DC 12V / 24V / 90V / 180V (ขึ้นอยู่กับรุ่น)
- ความเร็วรอบมาตรฐาน 1,800 RPM และ 3,200 RPM
- ให้แรงบิดสูงเมื่อใช้งานร่วมกับชุดเกียร์
- รองรับการควบคุมความเร็วด้วย DC Motor Speed Controller
- มีหลายรูปแบบ เช่น รุ่นมาตรฐาน รุ่นพร้อมเบรก (Brake) และรุ่นความเร็วสูง
- โครงสร้างแข็งแรง เหมาะสำหรับงานต่อเนื่องในภาคอุตสาหกรรม
- รองรับอัตราทดเกียร์หลากหลายตามการใช้งาน
มอเตอร์เพลาตรง (Round Shaft Motor)
ติดตั้งใช้งานได้ทันที หรือสามารถนำไปต่อกับคัปปลิ้ง พูลเลย์ โซ่ หรืออุปกรณ์ขับเคลื่อนอื่นได้
ลักษณะ
- ปลายเพลาเป็นเพลากลม
- ไม่มีชุดเกียร์ติดตั้งมา
- เหมาะสำหรับงานที่ต้องการความเร็วรอบของมอเตอร์โดยตรง
- สามารถนำไปต่อกับเกียร์ชนิดอื่นได้ตามต้องการ
รหัสรุ่น
| รหัส | ความหมาย |
|---|---|
| SP | Square Shaft Motor (มอเตอร์เพลาตรง หน้าแปลนสี่เหลี่ยม) |
| RP | Round Flange Shaft Motor (มอเตอร์เพลาตรง หน้าแปลนกลม) |
สรุปการเลือกใช้งาน
| การใช้งาน | เลือกประเภท |
|---|---|
| ใช้งานเพลามอเตอร์โดยตรง ต่อคัปปลิ้ง พูลเลย์ โซ่ หรือชุดขับอื่น | SP / RP (เพลาตรง) |
| ต้องการแรงบิดสูงและลดรอบด้วยเกียร์ | SGN + Gearbox GN |
| ใช้งานกับเกียร์ซีรีส์ GU | SGU + Gearbox GU |
| ใช้งานกับเกียร์หนอน (Worm Gear) | SGA + Worm Gearbox GA |
| รุ่น | ประเภท | กำลัง | แรงดันไฟ | ความเร็ว | ลักษณะเด่น |
|---|---|---|---|---|---|

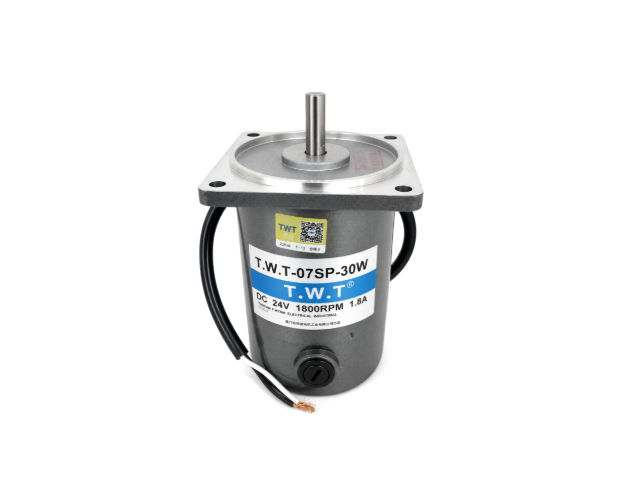

| TWT-06SP | เพลาตรง (SP) | 20W | DC 12V / 24V / 90V | 1800 RPM | มอเตอร์เพลาตรงหน้าแปลนสี่เหลี่ยม สำหรับต่อคัปปลิ้ง พูลเลย์ หรือสเตอร์ได้โดยตรง |
| TWT-07SP | เพลาตรง (SP) | 30W | DC 12V / 24V / 90V | 1800 RPM | กำลังสูงขึ้น เหมาะกับเครื่องจักรขนาดเล็กถึงกลาง งานสายพานและระบบขับเคลื่อน |
| TWT-08SP | เพลาตรง (SP) | 40W | DC 12V / 24V / 90V | 1800 RPM | รองรับโหลดมากขึ้น เหมาะกับ Conveyor เครื่องบรรจุ และงาน Automation |
| TWT-10SP | เพลาตรง (SP) | 65W | DC 12V / 24V / 90V / 180V | 1800 RPM | มอเตอร์เพลาตรงมาตรฐาน สำหรับงานอุตสาหกรรมทั่วไป |
| TWT-10RP | เพลาตรง (RP) | 65W | DC 12V / 24V / 90V / 180V | 1800 RPM | หน้าแปลนกลม เพลาตรง เหมาะกับเครื่องจักรที่ใช้ฐานยึดแบบกลม |
| TWT-10SP-F | เพลาตรง + พัดลม | 120W | DC 12V / 24V / 90V / 180V | 3200 RPM | ติดตั้งพัดลมระบายความร้อน เหมาะกับงานต่อเนื่องและโหลดสูง |
| TWT-10RP-F | เพลาตรง + พัดลม | 120W | DC 12V / 24V / 90V / 180V | 3200 RPM | หน้าแปลนกลม พร้อมพัดลมระบายความร้อน |
| TWT-10SP-B | เพลาตรง + เบรก | 65W | DC 12V / 24V / 90V / 180V | 1800 RPM | มีเบรกไฟฟ้า เหมาะกับงานที่ต้องการหยุดและล็อกตำแหน่ง |
| TWT-10RP-B | เพลาตรง + เบรก | 65W | DC 12V / 24V / 90V / 180V | 1800 RPM | หน้าแปลนกลม พร้อมเบรกไฟฟ้า |
| TWT-10SP-FB | เพลาตรง + พัดลม + เบรก | 120W | DC 12V / 24V / 90V / 180V | 3200 RPM | มีทั้งพัดลมและเบรก เหมาะกับงานหนักที่ต้องหยุดตำแหน่ง |
| TWT-10RP-FB | เพลาตรง + พัดลม + เบรก | 120W | DC 12V / 24V / 90V / 180V | 3200 RPM | หน้าแปลนกลม พร้อมพัดลมและเบรก |
| TWT-10RP-H | เพลาตรง + ขายึด | 65W | DC 12V / 24V / 90V / 180V | 1800 RPM | ติดตั้ง Support Bracket ช่วยให้ยึดติดกับเครื่องจักรได้ง่าย |
| TWT-10RP-HB | เพลาตรง + ขายึด + เบรก | 65W | DC 12V / 24V / 90V / 180V | 1800 RPM | มีขายึดและเบรก เหมาะกับงานยกหรือระบบที่ต้องล็อกตำแหน่ง |
| TWT-10RP-HF | เพลาตรง + ขายึด + พัดลม | 120W | DC 12V / 24V / 90V / 180V | 3200 RPM | รองรับงานต่อเนื่อง พร้อมขายึดและพัดลม |
| TWT-10RP-HFB | เพลาตรง + ขายึด + พัดลม + เบรก | 120W | DC 12V / 24V / 90V / 180V | 3200 RPM | รุ่นอุปกรณ์ครบ พร้อมขายึด พัดลม และเบรก |
| TWT-12SP | เพลาตรง (SP) | 100W | DC 12V / 24V / 90V / 180V | 1800 RPM | มอเตอร์กำลังสูง ให้แรงบิดสูง เหมาะกับเครื่องจักรขนาดใหญ่ |
| TWT-12SP-F | เพลาตรง + พัดลม | 100W | DC 12V / 24V / 90V / 180V | 1800 RPM | รุ่นพัดลมระบายความร้อน สำหรับการทำงานต่อเนื่อง |
| TWT-12SP-N | เพลาตรง (SP) | 200W | DC 12V / 24V / 90V / 180V | 3200–3600 RPM* | รุ่นกำลังสูง เหมาะกับงานโหลดหนักและความเร็วสูง (*ขึ้นอยู่กับสเปกที่ผู้ผลิตระบุ) |
การนำไปใช้งาน
- เครื่องลำเลียง (Conveyor System)
- เครื่องบรรจุและเครื่องแพ็คกิ้ง
- เครื่องจักรอุตสาหกรรม
- เครื่องป้อนชิ้นงาน
- ระบบเปิด-ปิดอัตโนมัติ
- เครื่องจักร OEM
- หุ่นยนต์และระบบ Automation
- เครื่องจักรเกษตรและงานขับเคลื่อนทั่วไป
Dimension
- ขนาดตัวมอเตอร์และชุดเกียร์แตกต่างกันตามกำลังและรุ่น
- สามารถเลือกอัตราทดเกียร์ ขนาดเพลา และรูปแบบหน้าแปลนให้เหมาะกับการใช้งาน
ในชุดประกอบด้วย
- มอเตอร์เกียร์ DC TWT จำนวน 1 ชุด
Datasheet
ตัวควบคุมความเร็วรอบมอเตอร์ DC แบบ PWM
สำหรับมอเตอร์เกียร์ T.W.T รองรับกำลังสูงสุด 200W ให้การควบคุมรอบที่นุ่มนวล แม่นยำ มีระบบ Soft Start, Soft Stop และ Stall Protection ช่วยยืดอายุการใช้งานของมอเตอร์ เหมาะสำหรับเครื่องจักร ระบบลำเลียง และงานอุตสาหกรรมทั่วไป
เลือกความเร็วรอบมอเตอร์
- Jumper 1-2 : 3200 RPM
- Jumper 2-3 : 1800 RPM
เลือกแรงดันมอเตอร์
- Jumper 1-2 : 180V
- Jumper 2-3 : 90V
เลือกกำลังมอเตอร์
| Jumper | กำลังมอเตอร์ |
|---|---|
| 1-2 | 100 / 200W |
| 3-4 | 65 / 120W |
| 5-6 | 40 / 70W |
| 7-8 | 30 / 60W |
| 9-10 | 20 / 36W |
ข้อควรระวัง
- เปลี่ยนทิศทางการหมุนของมอเตอร์เฉพาะขณะมอเตอร์หยุดทำงานเท่านั้น
- หากวงจร Emergency Stop ทำงาน มอเตอร์จะไม่หมุนและสวิตช์บนหน้าปัดจะไม่สามารถสั่งงานได้
- ก่อนเปลี่ยนการตั้งค่า Jumper ทุกครั้ง ควรปิดแหล่งจ่ายไฟเพื่อป้องกันความเสียหายของอุปกรณ์
