คำอธิบาย

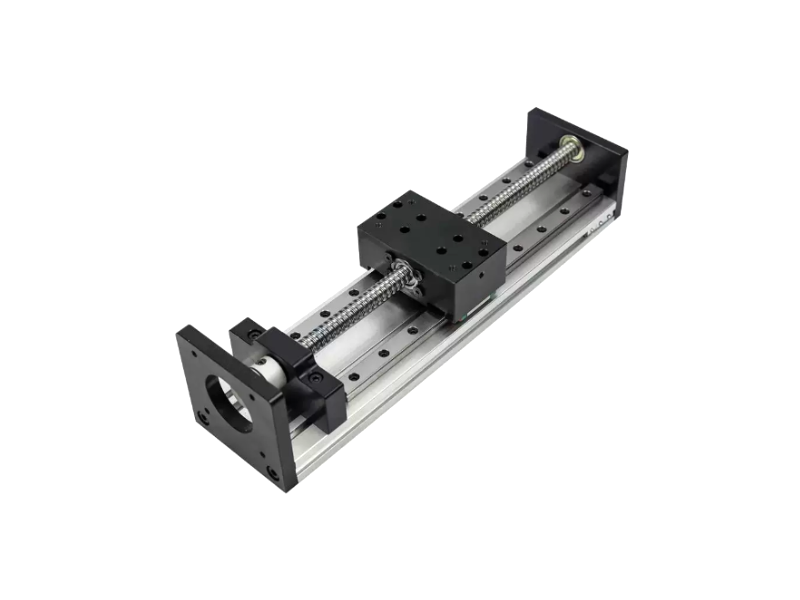

ชุดสไลด์ลิเนียร์แบบรางคู่ ใช้บอลสกรูสำหรับงานเคลื่อนที่เชิงเส้นที่ต้องการความแม่นยำ ความแข็งแรง และรองรับน้ำหนักได้สูง เหมาะสำหรับระบบอัตโนมัติ หุ่นยนต์ และแกน XYZ
คุณสมบัติเด่น
- โครงสร้างรางลิเนียร์คู่ ช่วยเพิ่มความแข็งแรงและลดการสั่น
- รองรับน้ำหนักสูงสุดประมาณ 60 kg
- รองรับมอเตอร์หน้าแปลนขนาด 60 mm
- สามารถใช้งานร่วมกับ NEMA 23 Stepper Motor หรือ Servo Motor ขนาดเหมาะสม
- เหมาะสำหรับงานความเร็วสูงและงานกำหนดตำแหน่งที่ต้องการความแม่นยำ
- สามารถประกอบเป็นระบบแกน X, Y และ Z ได้
Stroke / Ball Screw
- Stroke Length: เลือกตามรุ่นตัวอย่างรุ่น: Stroke 100 mm
- Ball Screw SFU1605
สเปกสินค้า (Specifications)
- Series: H80B
- Drive System: Ball Screw
- Ball Screw Option: SFU1204 / SFU1605 / SFU1610
- Linear Guide: Double Linear Guide Rail
- Motor Mounting: 60 mm Flange
- Compatible Motor: NEMA 23 Stepper Motor / Servo Motor
- Maximum Load: 60 kg โดยประมาณ

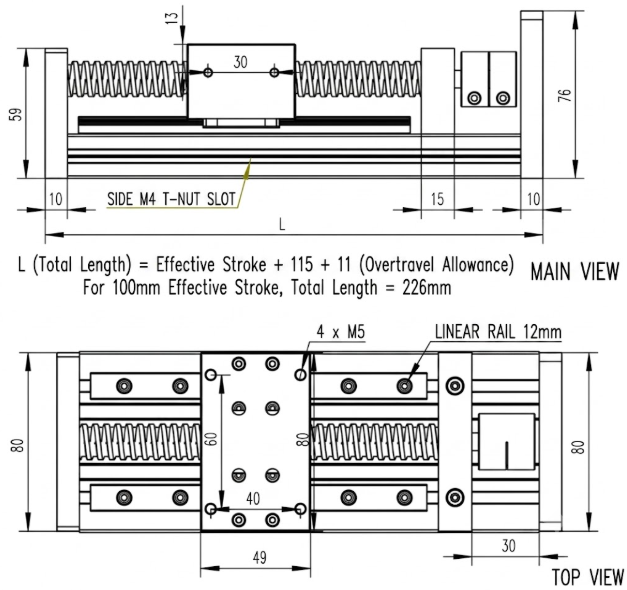

Dimension
ในชุดประกอบด้วย
- ชุดลิเนียร์โมดูล H80B จำนวน 1 ชุด
- รางลิเนียร์คู่พร้อมบล็อกสไลด์
- ชุดรองรับบอลสกรูและคัปปลิ้ง
- ขายึดมอเตอร์หน้าแปลน 60 มิลลิเมตร
