คำอธิบาย
บอร์ดเอาท์พุตทรานซิสเตอร์ สำหรับ PLC AND-06A-xxTN Transistor Output board PLC amplifier board input compatible with universal output NPN

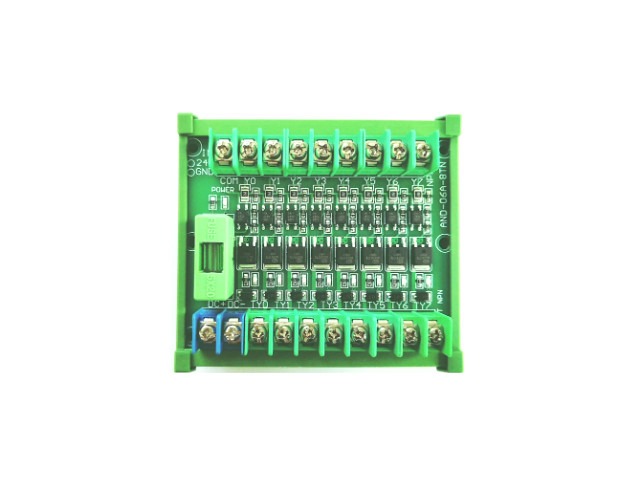

PLC Transistor Output Interface Module AND-06A (NPN )
โมดูลขยายสัญญาณเอาต์พุตจาก PLC แบบทรานซิสเตอร์ NPN ใช้สำหรับแยกวงจร ป้องกัน PLC และเพิ่มความสามารถในการขับโหลด เช่น รีเลย์ โซลินอยด์ วาล์ว ไฟสัญญาณ เหมาะกับงานอุตสาหกรรมและตู้คอนโทรลทั่วไป
คุณสมบัติเด่น (Features & Applications)
- ใช้งานร่วมกับโซลินอยด์วาล์ว เซนเซอร์ และอุปกรณ์แม่เหล็กไฟฟ้าได้อย่างต่อเนื่อง
- ขนาดกะทัดรัด ติดตั้งง่าย ประหยัดพื้นที่ในตู้ควบคุม
คุณสมบัติ
- AND-06A-8TN
- 8 ช่อง
- สัญญาณเอาต์พุต (Output Signal) NPN (ขั้วลบ)
- สัญญาณอินพุต (Input Signal) รองรับ NPN / PNP (Compatible with NPN & PNP)
- แรงดันอินพุต (Input Voltage) DC 12–24 V
- แรงดันเอาต์พุต (Output Voltage) DC 12–24 V
- เวลาตอบสนอง (Response Time) < 0.2 ms
- ความถี่สวิตช์ (Switching Frequency) 3 kHz
- อายุการใช้งาน (Mechanical Life) มากกว่า 100 ล้านครั้ง
- อุปกรณ์ขับเคลื่อน (Drive Component) MOSFET คุณภาพสูงนำเข้า
- กระแสขับ (Drive Current) > 5 mA
- การแยกสัญญาณ (Signal Isolation) แบบออปโตคัปเปลอร์ (Optocoupler Isolation)
- การป้องกันลัดวงจร (Short-Circuit Protection) ฟิวส์ขนาด 15 A ในตัว
- แรงดันโหลด (Load Voltage) DC 12–30 V
- กระแสโหลดต่อช่อง (Load Current) สูงสุด 6 A ต่อช่อง
- ค่าสัมประสิทธิ์โหลด (Load Factor) 0.5
- อุณหภูมิใช้งาน (Operating Temperature) −20 °C ~ +75 °C
ขนาดสินค้า (Dimensions W×L mm)
- 8 ช่อง 90×87
- 16 ช่อง 156×87
การใช้งาน
ใช้ควบคุมโซลินอยด์วาล์ว, เซ็นเซอร์, และแม่เหล็กไฟฟ้า
การต่อสายไฟของโมดูลควบคุม AND-06A-xxTN NPN Module
- แหล่งจ่ายไฟเดียวกัน, NPN อินพุต, NPN เอาต์พุต
- แหล่งจ่ายไฟเดียวกัน, PNP อินพุต, NPN เอาต์พุต
- แหล่งจ่ายไฟแยกกัน, NPN อินพุต, NPN เอาต์พุต
- แหล่งจ่ายไฟแยกกัน, PNP อินพุต, NPN เอาต์พุต
🔹 จุดสำคัญ:
- โมดูลสามารถรับสัญญาณได้ทั้ง NPN และ PNP
- เอาต์พุตเป็น NPN ในทุกกรณี
- สามารถใช้แหล่งจ่ายไฟเดียวกันหรือแยกกันระหว่างอินพุตและเอาต์พุต
การต่อสายไฟของโมดูลควบคุม AND-06A-xxTN PNP Module
- แหล่งจ่ายไฟเดียวกัน, NPN อินพุต, PNP เอาต์พุต
- แหล่งจ่ายไฟเดียวกัน, PNP อินพุต, PNP เอาต์พุต
- แหล่งจ่ายไฟแยกกัน, NPN อินพุต, PNP เอาต์พุต
- แหล่งจ่ายไฟแยกกัน, PNP อินพุต, PNP เอาต์พุต
🔹 จุดสำคัญที่ควรทราบ:
- โมดูลสามารถรองรับอินพุตได้ทั้ง NPN และ PNP
- เอาต์พุตเป็น PNP ได้
- สามารถใช้แหล่งจ่ายไฟเดียวกันหรือแยกกันระหว่างอินพุตและเอาต์พุต
- ใช้งานได้กับโหลดประเภทต่างๆ เช่น โซลินอยด์, เซ็นเซอร์ และอุปกรณ์ไฟฟ้าอื่นๆ
โมเดลอื่นๆที่มีจำหน่าย
- AND-06A-8TN 8 ช่องอินพุต
- AND-06A-16TN 16 ช่องอินพุต
