คำอธิบาย

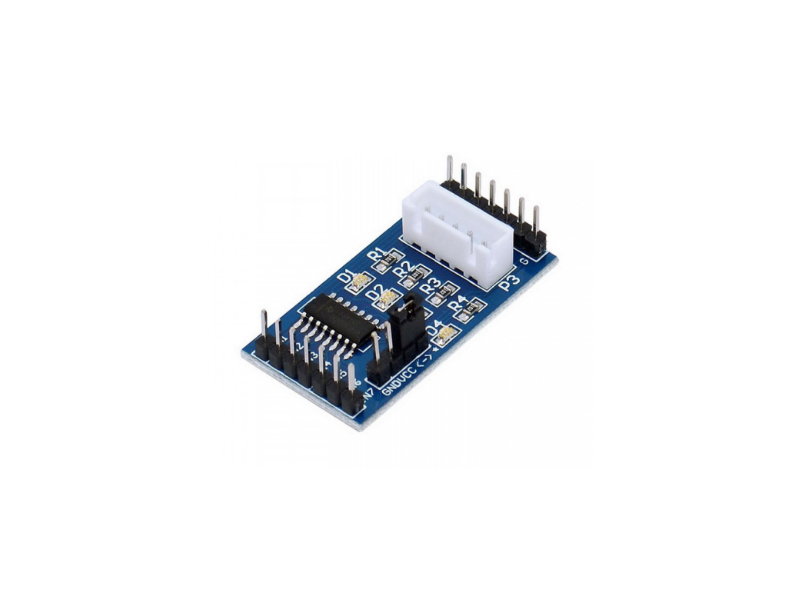

บอร์ดไดรเวอร์มอเตอร์สเต็ปเปอร์ HY-ULN2003 สำหรับควบคุมมอเตอร์สเต็ปเปอร์แบบ 5V รุ่น 28BYJ-48 ใช้งานร่วมกับ Arduino, ESP32, Raspberry Pi และไมโครคอนโทรลเลอร์ต่างๆ ได้ง่าย มีไฟ LED แสดงสถานะการทำงานของแต่ละเฟส เหมาะสำหรับงานเรียนรู้ งานต้นแบบ และระบบอัตโนมัติขนาดเล็ก
คุณสมบัติ
- ใช้ไอซี ULN2003A Darlington Driver
- รองรับมอเตอร์สเต็ปเปอร์ 5 สาย รุ่น 28BYJ-48
- แรงดันไฟเลี้ยง 5VDC
- มีไฟ LED แสดงสถานะเอาต์พุตทั้ง 4 ช่อง
- มีคอนเนกเตอร์เสียบมอเตอร์โดยตรง
- รองรับการควบคุมแบบ Full-Step และ Half-Step
- ใช้งานร่วมกับ Arduino, ESP32, STM32 และ Raspberry Pi
- ขนาดเล็ก ติดตั้งง่าย
สเปกสินค้า (Specifications)
- รุ่น: HY-ULN2003
- ไอซีขับมอเตอร์: ULN2003A
- แรงดันไฟเลี้ยง: 5VDC
- จำนวนช่องสัญญาณ: 4 Channels
- กระแสขับสูงสุด: 500mA ต่อช่อง
- อินพุตควบคุม: IN1, IN2, IN3, IN4
- เอาต์พุต: OUT1, OUT2, OUT3, OUT4
- รองรับมอเตอร์: 28BYJ-48 และสเต็ปเปอร์ยูนิโพลาร์ 5 สาย
- ไฟแสดงสถานะ: LED 4 ดวง
- อุณหภูมิการทำงาน: -20 ถึง +70°C
การนำไปใช้งาน
- ชุดเรียนรู้ไมโครคอนโทรลเลอร์
- ระบบควบคุมการหมุนอัตโนมัติ
- หุ่นยนต์ขนาดเล็ก
- เครื่องป้อนชิ้นงาน
- ระบบเปิด-ปิดวาล์วขนาดเล็ก
- งานต้นแบบ IoT และ Automation
Dimension
ในชุดประกอบด้วย
- 1 x HY-ULN2003 Stepper Motor Driver Board
