คำอธิบาย

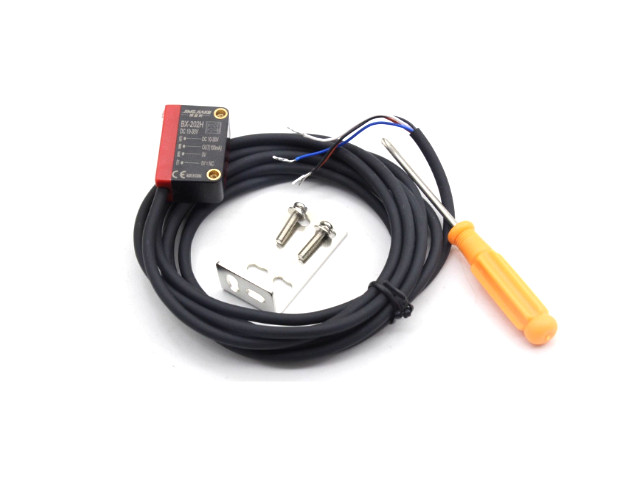

BX-202H เซนเซอร์โฟโตอิเล็กทริกแบบลดฉากหลัง ระยะตรวจจับ 10–100 mm จุดแสงเล็ก NPN 12–24VDC ตอบสนองเร็ว 1 ms ตัวเรือน PBT IP65 เหมาะสำหรับงานตรวจจับชิ้นงานระยะใกล้ในระบบออโตเมชัน BX-202H Photoelectric Sensor (10–100mm | NPN | Background Suppression)
คุณสมบัติเด่น (Key Features)
- แบบ Background Suppression ไม่ถูกฉากหลังรบกวน
- จุดลำแสงขนาดเล็ก:
- Ø2 mm @ 50 mm
- Ø5 mm @ 100 mm
- ระยะตรวจจับ: 10–100 mm ปรับระยะได้: 20–100 mm
- Response time เร็วเป็นพิเศษ ≤ 1 ms
- เอาต์พุต NPN NO/NC ปรับได้
- หลอดไฟแสดงสถานะ Power (เขียว) / Output (ส้ม)
- ทนสั่นสะเทือนและทนกระแทกสูง เหมาะกับโรงงาน
ข้อมูลสเปก (Technical Specifications)
- การตรวจจับ (Detection) ชนิด: Distance-setting reflective / BGS
- ระยะตรวจจับ: 10–100 mm
- ระยะปรับตั้ง: 20–100 mm
- แสงที่ใช้: Red LED (Small Spot)
- ความแม่นยำซ้ำ:
- ตามแนวแกน ≤ 1 mm
- ตั้งฉากแกน ≤ 0.2 mm
- Black/White Error: ≤ 5%
- Hysteresis: ≤ 2%
ไฟฟ้า (Electrical)
- แหล่งจ่าย: 12–24VDC ±10%
- การใช้กระแส: ≤ 30 mA
- เอาต์พุต: NPN Open-collector
- กระแสโหลด ≤ 100 mA
- โหมดทำงาน: NO / NC selectable
- การป้องกัน: Reverse polarity protection
สิ่งแวดล้อม (Environment)
- ระดับป้องกัน: IP65
- แสงรบกวนสูงสุด:
- หลอดไส้ ≤ 3,000 lux
- แสงอาทิตย์ ≤ 10,000 lux
- อุณหภูมิใช้งาน: –25°C ถึง +55°C
- ความชื้น: 35–85%RH
โครงสร้าง (Mechanical)
- วัสดุตัวเรือน: PBT
- วัสดุเลนส์: PMMA
- สาย: 2 m / 4-core
- ปุ่มปรับตั้งระยะแบบ หมุน 5 รอบ ไม่มีจุดสิ้นสุด
เหมาะสำหรับงาน (Applications)
- เหมาะสำหรับงานสายพานลำเลียง, ระบบคัดแยก, ตรวจนับชิ้นงาน และงานออโตเมชันทั่วไปในโรงงาน
- ตรวจจับชิ้นงานบนสายพาน
- ตรวจมี/ไม่มีชิ้นงานบนจิ๊ก
- งานคัดแยก (Sorting)
- นับจำนวนชิ้นงาน (Counting)
- ตรวจจับวัตถุขนาดเล็กที่ต้องการความแม่นยำสูง
- ข้อความขึ้นเว็บแบบย่อ (Short Web Description)
ข้อดีของ Background Suppression (BGS) เทียบกับเซนเซอร์โฟโตธรรมดา
1) ไม่หลงฉากหลัง (ไม่ถูกสีพื้นหรือแสงสะท้อนรบกวน) แบบธรรมดา (Diffuse/Reflective) มักเจอปัญหา:
- ฉากหลังสีขาว/สว่างทำให้เซนเซอร์หลงคิดว่า “มีวัตถุ”
- หรือวัตถุสีเข้มทำให้เซนเซอร์ตรวจไม่เจอ
BGS ใช้หลักการแยก “ระยะ” ไม่ใช่ “ปริมาณแสงสะท้อน”
→ ฉากหลังไม่ทำให้การตรวจจับผิดพลาด
เหมาะมากสำหรับงานที่พื้นหลังเป็นโลหะเงา / สแตนเลส / อลูมิเนียม
2) ตรวจจับวัตถุสีเข้ม สีดำ ผิวหยาบ ได้เสถียรกว่า
เซนเซอร์ธรรมดามีปัญหามากกับวัตถุสีดำเพราะสะท้อนแสงน้อย
- แต่ BGS จะตรวจจาก ตำแหน่งที่แสงกลับมา ไม่ใช่ความเข้มของแสง
- วัตถุสีดำ, สีด้าน, ผิวหยาบ จับได้แม่นยำขึ้นหลายเท่า
3) ขนาดจุดลำแสงเล็กกว่า (Small Spot)
เซนเซอร์ BGS อย่าง BX-202H / BX-302H มีจุดลำแสง
- Ø2 mm ที่ 50 mm
- Ø5 mm ที่ 100 mm
ทำให้ ตรวจชิ้นงานเล็ก ๆ ได้ดี เช่น
- ขอบชิ้นงาน
- แผ่นบาง
- ขวดเล็ก
- ชิ้นงานพลาสติกขนาด 3–5 mm
แบบธรรมดา จุดลำแสงใหญ่กว่า → ความแม่นยำตก
4) ระยะตรวจจับคงที่ ไม่แกว่งตามสีวัตถุ
แบบธรรมดา ระยะตรวจจับจะเปลี่ยนตามสีวัสดุ เช่น
- ถ้าเป็นสีขาว ระยะไกลขึ้น
- ถ้าเป็นสีดำ ระยะสั้นลง
แต่ BGS ระยะตรวจจับ คงที่ ไม่แกว่งจากความเข้มแสง
→ ใช้ตรวจหลายวัสดุในสายพานเดียวกันได้
5) เหมาะกับงานโรงงานจริงที่มีความหลากหลายของชิ้นงาน
- สายพานคัดแยก (ชิ้นงานหลากหลายสี)
- อุตสาหกรรมอาหาร / พลาสติก (พื้นหลังสแตนเลสเงา)
- งานจับตำแหน่ง (Positioning)
- ตรวจขอบชิ้นงาน (Edge detection)
- งานที่วัตถุผิวโปร่งแสงบางส่วน
แบบธรรมดาจะมีปัญหาอะไรบ้าง?
- ตรวจชิ้นงานสีดำไม่ค่อยติด
- ระยะตรวจจับไม่นิ่ง
- จุดแสงใหญ่ เล็งตำแหน่งยาก
- แสงจากภายนอก เช่นแสงแดด ทำให้เพี้ยนง่าย
