คำอธิบาย

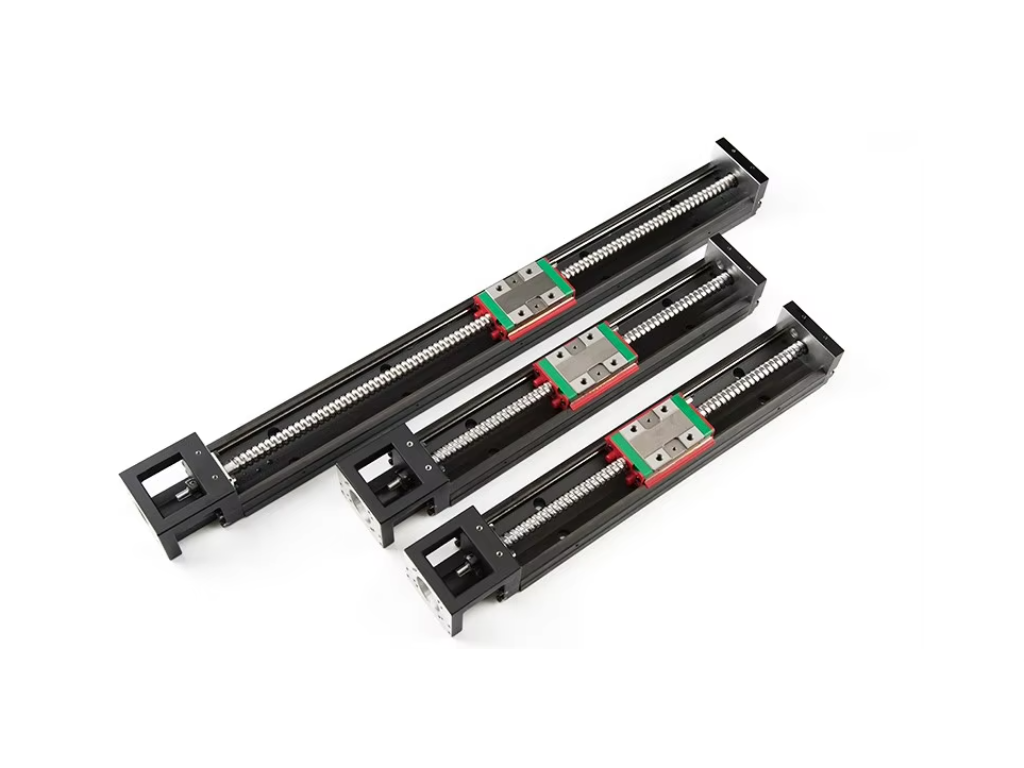

Single Axis Robot HIWIN KK Series Linear Module สไลด์โมดูลแกนเดี่ยว KK40 KK50 KK60 KK86 KK100 โมดูลสไลด์แกนเดี่ยว HIWIN KK Series รวมบอลสกรู รางลิเนียร์ และชุดขับเคลื่อนในตัวเดียว ให้ความแม่นยำสูง ติดตั้งง่าย เหมาะสำหรับงาน Automation, Pick & Place, Machine Vision, Packaging Machine และระบบเคลื่อนที่เชิงเส้นในอุตสาหกรรม
คุณสมบัติเด่น
- โครงสร้างแบบ All-in-One รวม Linear Guide และ Ball Screw ในชุดเดียว
- ความแม่นยำสูง และค่าการทำซ้ำตำแหน่งดีเยี่ยม
- รองรับความเร็วและอัตราเร่งสูง
- โครงสร้างอลูมิเนียมแข็งแรง น้ำหนักเบา
- ลดเวลาในการออกแบบและติดตั้งระบบ Motion Control
- รองรับการติดตั้งมอเตอร์ Stepper Motor และ Servo Motor
- เหมาะสำหรับงาน Automation, Semiconductor, Electronics และ Machine Vision
- มีหลายขนาดให้เลือก ได้แก่ KK40, KK50, KK60, KK86 และ KK100
สเปกสินค้า (Specifications)
- Model: KK80 Standard
- Nominal Width: 80 mm
- Ballscrew Lead: 10 / 20 mm
- Accuracy: C (Standard) / P (Precision)
- Stroke: สูงสุดประมาณ 800+ mm (ขึ้นกับ L2)
- Load: ระดับกลาง-หนัก
- Mounting: หน้าแปลนมอเตอร์ + Coupling

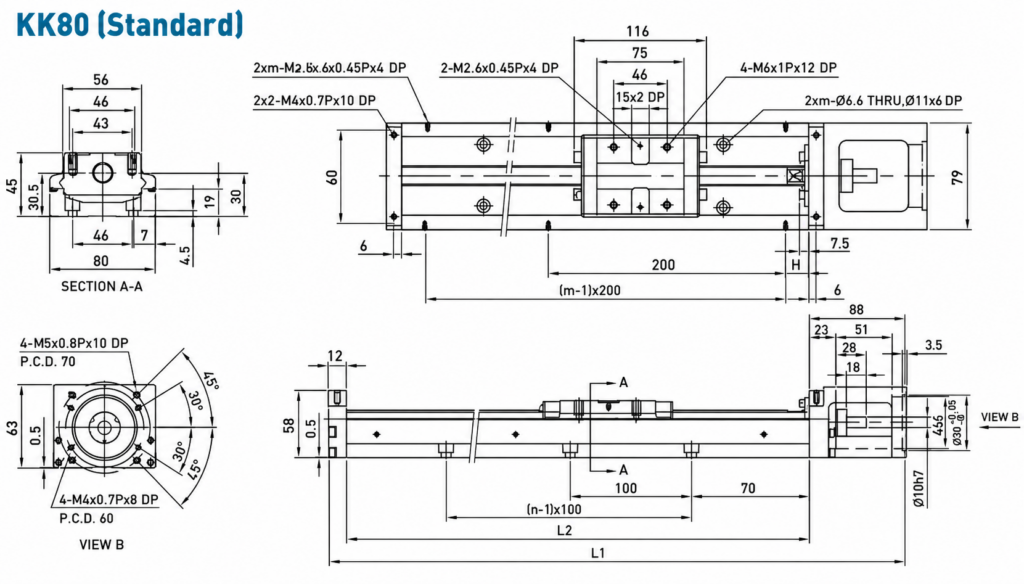

Dimension
| Rail Length L2 (mm) | Total Length L1 (mm) | Stroke A1 (1 Block) | Stroke A2 (2 Block) | H (mm) | n | m | น้ำหนัก A1 (kg) | น้ำหนัก A2 (kg) |
|---|---|---|---|---|---|---|---|---|
| 340 | 440 | 216.5 | 108.5 | 70 | 3 | 2 | 5.3 | 6.0 |
| 440 | 540 | 316.5 | 208.5 | 70 | 4 | 3 | 6.5 | 7.2 |
| 540 | 640 | 416.5 | 308.5 | 70 | 5 | 3 | 7.6 | 8.3 |
| 640 | 740 | 516.5 | 408.5 | 70 | 6 | 4 | 8.8 | 9.5 |
| 740 | 840 | 616.5 | 508.5 | 70 | 7 | 4 | 10.0 | 10.7 |
| 940 | 1040 | 816.5 | 708.5 | 70 | 9 | 5 | 12.4 | 13.1 |
*A1 = Maximum Stroke (กรณีใช้ Block เดี่ยว 1 ตัว)
*A2 = Maximum Stroke (กรณีใช้ Block คู่ 2 ตัว)
ในชุดประกอบด้วย
- Linear Module KK80
- Carriage Block
- บอลสกรูในตัว
- ชุดยึดราง
การนำไปใช้งาน
- CNC Router / Laser
- Pick & Place
- Automation Line
- ระบบเลื่อนชิ้นงาน
- Machine Assembly ที่ต้องการความนิ่ง
| Model | Screw Dia. | Lead | Stroke Range |
|---|---|---|---|
| KK40 | Ø8 mm | 1 mm | 100-200 mm |
| KK50 | Ø10 mm | 2 mm | 150-300 mm |
| KK60 | Ø12 mm | 5 / 10 mm | 150-600 mm |
| KK86 | Ø15 mm | 10 / 20 mm | 340-940 mm |
| KK100 | Ø20 mm | 20 mm | 980-1380 mm |
| KK130 | Ø25 mm | 25 mm | 980-1680 mm |
