คำอธิบาย

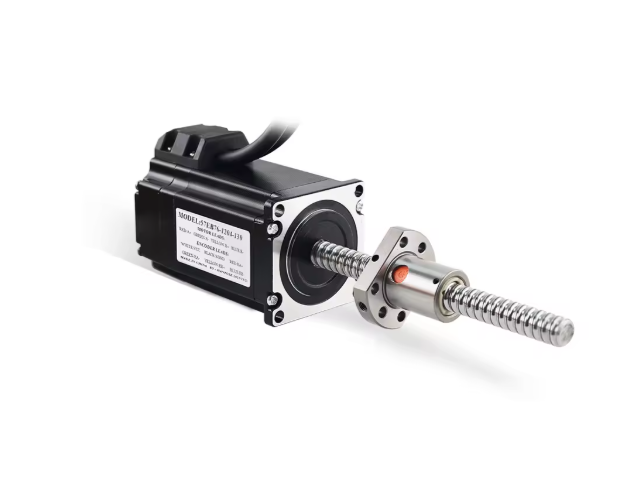

มอเตอร์สเต็ปเปอร์ NEMA23 แบบ Closed-loop พร้อมลีดสกรูในตัว ความแม่นยำสูง เหมาะสำหรับงาน Linear Motion และระบบ Automation ที่ต้องการควบคุมตำแหน่งอย่างเสถียร ลดการสูญเสียสเต็ป รองรับงานอุตสาหกรรมและเครื่องจักร CNC
คุณสมบัติเด่น
- ระบบ Closed-loop พร้อม Encoder Feedback
- Ball Screw Integrated ในตัว ลดการประกอบเพิ่มเติม
- Ball Screw ขนาด Ø12mm Pitch 4mm
- รองรับงาน Linear Motion แม่นยำสูง
- โครงสร้าง Hybrid Stepper Torque สูง
สเปกสินค้า (Specifications)
- Motor Model: 57EB76 (มีหลายความยาวตัวมอเตอร์ให้เลือก Series Model: 57EH56 / 57EH76 / 57EH83 / 57EH100 / 57EH112)
- Screw Model 1204-100 Stroke (ระยะ Stroke ขึ้นอยู่กับรุ่นย่อย)
- Motor Frame Size: NEMA23 / 57mm
- Motor Phase: 2 Phase
- Step Angle: 1.8°
- Rated Current: 4.0A
- Holding Torque: 2.2Nm
- Linear Travel per Step: 0.025mm
- Insulation Class: B
- Insulation Resistance: 100MΩ @500VDC
- Operating Temperature: -20°C ถึง +50°C
- Temperature Rise: 80K
การนำไปใช้งาน
- ระบบแกนเลื่อนอัตโนมัติ
- Linear Slide และ Electric Actuator
- เครื่อง CNC และเครื่องแกะสลัก
- ระบบ Pick and Place
- เครื่องแพ็คกิ้งอัตโนมัติ
- เครื่องจักร Automation
- โต๊ะเลื่อน XY Table

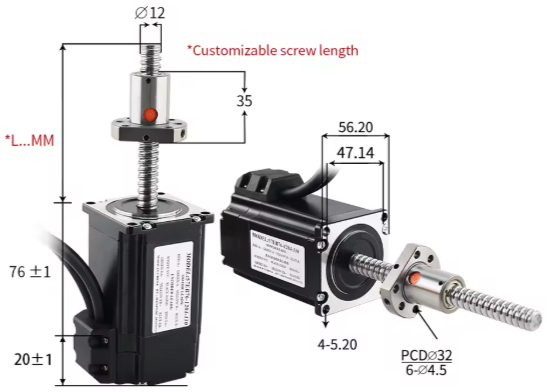

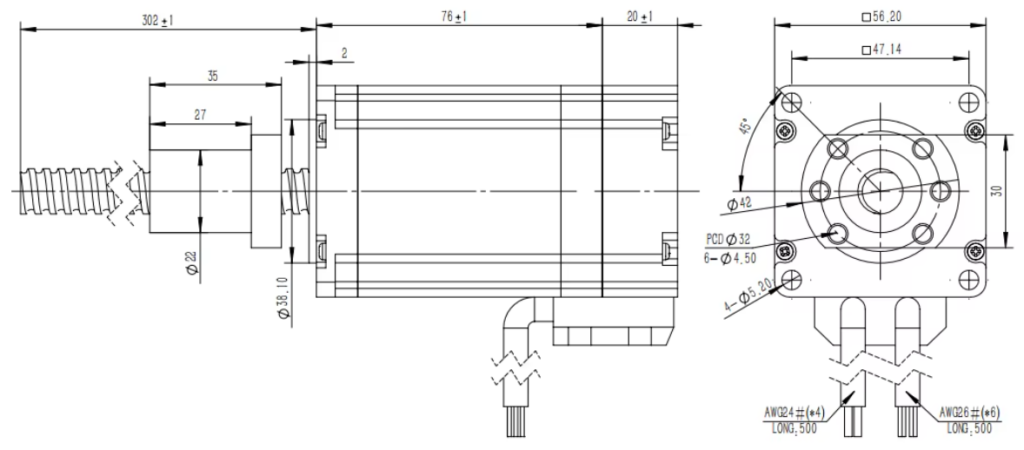

Dimension
- Lead Screw Diameter 12mm
- Lead Shaft Diameter: 8mm
- Lead Screw Pitch 4mm
- Lead Stroke 100mm
- Model Lenght 76mm
ในชุดประกอบด้วย
- Lead Screw Stepper Motor 1 ชิ้น
- Encoder Integrated
- สายมอเตอร์และสาย Encoder
