คำอธิบาย

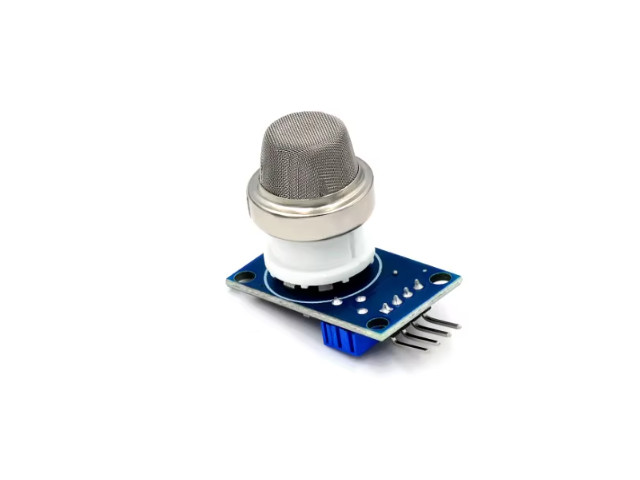

MQ131 High-conc ใช้ SnO₂; อากาศสะอาดนำไฟฟ้าต่ำ พอ O₃ เพิ่ม การนำไฟฟ้าเพิ่ม → อ่านเป็นแรงดันได้ด้วยวงจรแบ่งแรงดัน/ออปแอมป์ การใช้งาน: สัญญาณเตือนโอโซนเกินมาตรฐาน (บ้าน/อุตสาหกรรม), เครื่องตรวจจับแบบพกพา
สเปคพื้นฐาน
- ไฟเลี้ยง: 5 V DC, ~90–150 mA
- เอาต์พุต:
• AO: 0–ประมาณ 4.7 V สัดส่วนกับ O₃ (↑O₃ → ↑Vout ตามปกติ)
• DO (TTL): แอคทีฟ-LOW ปรับจุดทริกเกอร์ด้วยทริมพอต - อุ่นเซ็นเซอร์: เบิร์นอินเริ่มต้น 24–48 ชม.; ก่อนวัดจริงอุ่นไม่กี่นาที
- สภาพแวดล้อม: 0–50 °C, 15–90 %RH (ไม่มีการควบแน่น)
- การยึดติด: รูยึด M2.5/M3 (แตกต่างตามบอร์ด)

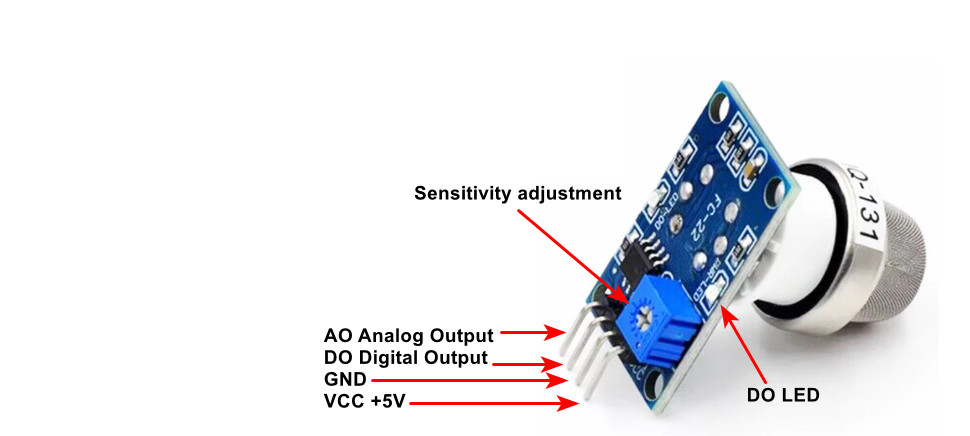

- ขาเชื่อมต่อ: VCC, GND, AO, DO
Pinout (typical)
- VCC → 5 V
- GND → GND
- DO → Digital Output MCU GPIO (Active-LOW alarm)
- AO → Analog Output MCU ADC
การต่อ MCU:
- ใช้ AO → ADC สำหรับอ่านค่าเป็นสัดส่วนความเข้มข้น
- ใช้ DO → GPIO สำหรับสัญญาณ “เกินค่ากำหนด” ตั้งค่าได้ด้วยทริมพอต
ทิปการใช้งาน
- ระวังแอลกอฮอล์/ตัวทำละลาย, ชดเชยอุณหภูมิ-ความชื้นสำหรับงานจริง
- MCU 3.3 V ควรลดแรงดัน AO หากโมดูลออกได้ถึง ~5 V
- ถ้า MCU 3.3 V และ AO ออกได้ถึง ~5 V ให้ใช้ตัวแบ่งแรงดัน/บัฟเฟอร์ก่อนเข้า ADC
- อ่าน AO เพื่อทำการแปลงเป็น ppm / ตั้งทริมพอตให้ DO เปลี่ยนเป็น LOW ที่ระดับที่ต้องการ (LED ALARM ติด)
