คำอธิบาย
รางเลื่อนพร้อมบอลสกรู มี Linear Guide ออกแบบมาเพื่อให้การเคลื่อนที่เชิงเส้นมีความแม่นยำสูง ค่าสัมประสิทธิ์แรงเสียดทานต่ำ ทำจากวัสดุโลหะผสมอลูมิเนียมคุณภาพสูง ทนต่อการสึกหรอ การใช้งานทนทาน. เหมาะสำหรับอุตสาหกรรมระบบอัตโนมัติ
ข้อมูลจำเพาะ Linear Guide Slide Ball Screw
- ชุด Linear Module แบบ Cartesian Robot 2 แกน
- PKH4XY-X XY Cantilever
- Working Space 300x300mm
- Stainless Lead Screw Diameter 16mm
- Screw Pitch 5mm
- Screw Type Trapezoidal
- Body Width 56mm
- Accuracy 500mm/s^2
- Repeat Accuracy 0.05
- Max Speed 150mm/s
- Maximum Load
- Horizontal < 25Kg
- Vertical < 15Kg
- Aluminium Profile T-Nut M4 ด้านใน สำหรับติดตั้งฐานร่วมกับ Aluminium Profile ขนาดอื่น
- Support Nema23 (57mm) Stepper motor, BLDC motor, Servo motor
ในชุดประกอบด้วย
ในชุดประกอบด้วย
- 2pcs x LSS309 ชุดรางเลื่อนสไลด์ บอลสกรู Stroke 300mm Linear Slide rail Set Ball Screw FSL40M-300mm+Stepper Motor Nema23
- 1pcs x LSS109 ชุดรางเลื่อนสไลด์ บอลสกรู Stroke 300mm Linear Slide rail Set Ball Screw FSL40M-300mm+Stepper Motor Nema23
- 1pcs x BKPA01-2 แผ่นเพลท Stainless X-Y Cross Connection Plate 25×25 FSL40-PKH4-I
- 1pcs x BKPA02-2 แผ่นเพลท Aluminum X-Y Cross Connection Plate L 25×25 FSL40

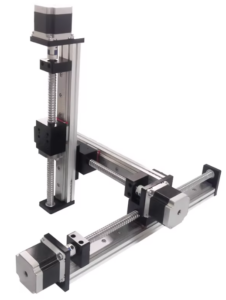

ลำดับการประกอบ
- แกน X เป็นฐานล่าง
- แกน Y วางพาดบน carriage ของ X
- Adapter Plate
- แกน Z ยึดตั้งบน carriage ของ Y
- Adapter Plate BKPA01-2
- ปลายแกน Z ติดหัวจับหรือ tooling Plate
ลำดับการประกอบ
- แกน X เป็นฐานล่าง
- แกน Y วางพาดบน Carriage ของ X
- Cross Connection Plate

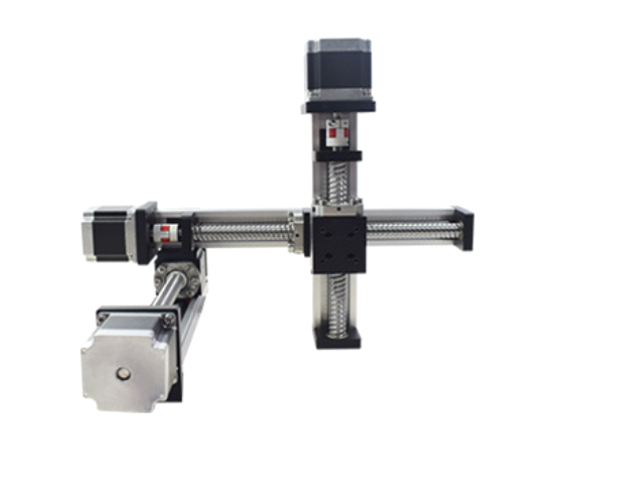

ใช้ บอลสกรู Linear Slide rail สไลด์ FSL40M
- FSL40M แกน X = 1 ชุด
- FSL40M แกน Y = 1 ชุด
- FSL40M แกน Z = 1 ชุด
อุปกรณ์เชื่อมต่อ Adapter Plate ระหว่างชุด
- ชุด X เข้ากับ ชุด Y = 1 จุด
ชุดรางเลื่อนสไลด์ บอลสกรู Linear Slide rail Set
ใช้ บอลสกรู Linear Slide rail สไลด์ FSL40M
- FSL40M แกน X = 1 ชุด
- FSL40M แกน Y = 1 ชุด
- FSL40M แกน Z = 1 ชุด
อุปกรณ์เชื่อมต่อ Adapter Plate ระหว่างชุด
- ชุด X เข้ากับ ชุด Y = 1 จุด
- Cross Connection Plate
- ชุด XY เข้ากับ ชุด Z = 1 จุด
- Cross Connection Plate
อุปกรณ์เชื่อมต่อ Adapter Plate ระหว่างชุด
- ชุด Z เข้ากับ ชุด Y = 1 จุด
BKPA01-2 แผ่นเพลท เชื่อมต่อข้ามแกนรางบอลสกรู Stainless X-Y Cross Connection Plate 25×25 FSL40-PKH4-I
