คำอธิบาย
รางเลื่อนพร้อมบอลสกรู มี Linear Guide ออกแบบมาเพื่อให้การเคลื่อนที่เชิงเส้นมีความแม่นยำสูง ค่าสัมประสิทธิ์แรงเสียดทานต่ำ ทำจากวัสดุโลหะผสมอลูมิเนียมคุณภาพสูง ทนต่อการสึกหรอ การใช้งานทนทาน. เหมาะสำหรับอุตสาหกรรมระบบอัตโนมัติ

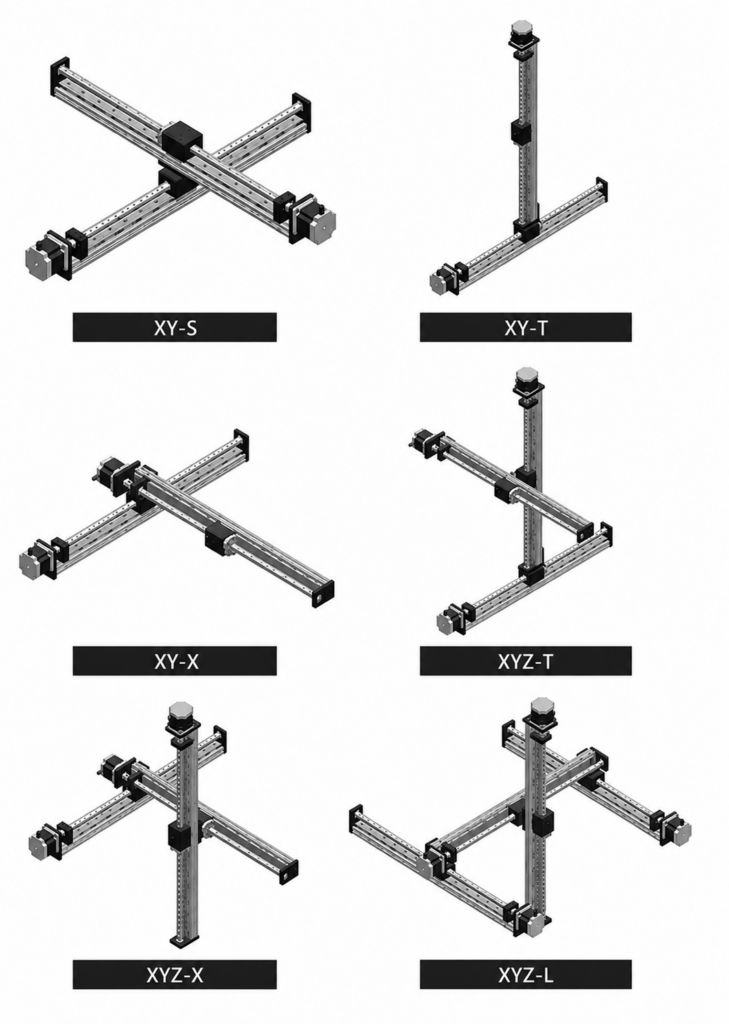

XY-S (Cross Planar / Moving Crossbar)
- ลักษณะ: ประกอบด้วย 2 แกนเคลื่อนที่ในแนวราบ (X-Y) โดยแกนล่างทำหน้าที่ขับเคลื่อนตัวบล็อก และแกนบนถูกติดตั้งยึดติดขวางไว้ ทำให้โครงสร้างเลื่อนตัดกันเป็นรูปกากบาท
- การใช้งาน: เหมาะสำหรับงานระนาบ 2 มิติที่ต้องการพื้นที่การทำงานกว้างแต่น้ำหนักโหลดปานกลาง เช่น เครื่องหยอดกาว/ซีลแลนท์ (Dispensing), เครื่องตัดเลเซอร์/พล็อตเตอร์ขนาดเล็ก หรือระบบสแกนตรวจสอบชิ้นงาน 2D
ข้อมูลจำเพาะ Linear Guide Slide Ball Screw
- XY-S (Cross Planar / Moving Crossbar)
- ชุด Linear Module แบบ Cartesian Robot 2 แกน
- Working Space 200x200mm
- Stainless Lead Screw Diameter 16mm
- Screw Pitch 5mm
- Screw Type Trapezoidal
- Body Width 56mm
- Accuracy 500mm/s^2
- Repeat Accuracy 0.05
- Max Speed 150mm/s
- Maximum Load
- Horizontal < 25Kg
- Vertical < 15Kg
- Aluminium Profile T-Nut M4 ด้านใน สำหรับติดตั้งฐานร่วมกับ Aluminium Profile ขนาดอื่น
- Support Nema23 (57mm) Stepper motor, BLDC motor, Servo motor
ในชุดประกอบด้วย
- 2pcs x LSS209 ชุดรางเลื่อนสไลด์ บอลสกรู Stroke 300mm Linear Slide rail Set Ball Screw FSL40M+Stepper Motor Nema23
- 1pcs x BKPA01-2 แผ่นเพลท เชื่อมต่อข้ามแกนรางบอลสกรู Stainless X-Y Cross Connection Plate 25×25 FSL40-PKH4-I
ลำดับการประกอบ
- แกน X เป็นฐานล่าง
- แกน Y วางพาดบน Carriage ของ X
- Adapter Plate BKPA01-2
ใช้ บอลสกรู Linear Slide rail สไลด์ FSL40M
- FSL40M แกน X = 1 ชุด
- FSL40M แกน Y = 1 ชุด
- FSL40M แกน Z = 0
อุปกรณ์เชื่อมต่อ Adapter Plate ระหว่างชุด
- ชุด X เข้ากับ ชุด Y = 1 จุด
BKPA01-2 แผ่นเพลท เชื่อมต่อข้ามแกนรางบอลสกรู Stainless X-Y Cross Connection Plate 25×25 FSL40-PKH4-I
Dimension Linear Slide rail Set Ball Screw FS40
- 4xM4 Screw Hole Inner Pitch 25x25mm
https://docs.google.com/document/d/1eX1__WBMCxKnDAVHMO9D7LAUY3CpnZFPpSWABh-aOfw/edit?usp=sharing
Application
