คำอธิบาย
อุปกรณ์แปลงสัญญาณ RS485 เป็น Wi-Fi สำหรับเชื่อมต่อ PLC เซนเซอร์ เครื่องจักร และอุปกรณ์ Serial เข้ากับเครือข่ายไร้สาย รองรับ TCP/IP, Modbus TCP และการตั้งค่าผ่านหน้าเว็บ
คุณสมบัติเด่น
- รองรับการแปลงสัญญาณ RS485 เป็น Wi-Fi
- ความเร็วพอร์ต Serial สูงสุด 230400 bps
- รองรับโหมด Wi-Fi แบบ AP, STA และ AP+STA
- ตั้งค่าผ่าน Web Interface หรือโปรแกรม IOTService
- รองรับ TCP, UDP, Telnet และ Modbus TCP
- รองรับการรักษาความปลอดภัย TLS, AES และ 3DES
- รองรับการอัปเกรดเฟิร์มแวร์แบบ OTA ผ่านหน้าเว็บ
- เสาอากาศภายนอก ช่วยเพิ่มประสิทธิภาพการรับส่งสัญญาณ
- รองรับการเชื่อมต่อพร้อมกันสูงสุด 8 Connections
สเปกสินค้า (Specifications)
- รุ่น: Elfin-EW11A-0
- ประเภทอุปกรณ์: RS485 to Wi-Fi Converter
- Processor: ARM Cortex-M3 96MHz
- Flash Memory: 2MB
- RAM: 128KB
- Serial Interface: RS485
- Serial Speed: สูงสุด 230400 bps
- Input Voltage: DC5-36V
- Wireless Standard: IEEE 802.11b/g/n
- Wi-Fi Frequency: 2.412-2.484GHz
- Wi-Fi Mode: AP, STA, AP+STA
- Network Protocol: TCP, UDP, Telnet, Modbus TCP
- Security Protocol: TLS, AES, 3DES
- Maximum Connections: 8
- การตั้งค่า: Web Interface, PC IOTService Tool และ SmartLink V8
- Firmware Upgrade: Webpage OTA Wireless Upgrade
- เสาอากาศ: External Antenna
RS232 Interface
Device RS232 does not support hardware flow control. The physical voltage is about ±7V.
- AP Network (access point)
- STA Wireless Network (Station)
- AP+STA Wireless Network
Wiring Diagram

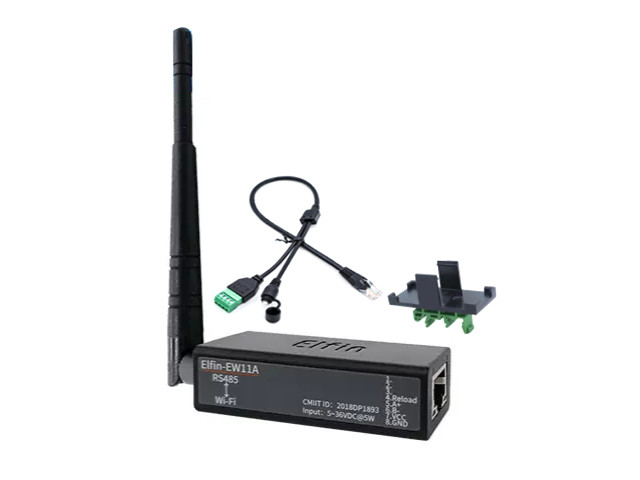

ในชุดประกอบด้วย
- 1pcs x EW11A-0 Single device
- 1pcs x 4PIN Terminal Connector Network RJ45 Cable + Reset Switch
- 1pcs Fixed Bracket
User Guide
- IOT_Device_Series_Software_Funtion 20200623
- Elfin-EW1X_User Manual V1.3
- HF2211S_EW1X_PW1X_Operation Guide (20200318)
IOTService Download
- http://ftp.hi-flying.com:9000/IOTService/
หมายเหตุ:
ความแตกต่างระหว่าง EW11, EW11-0, EW11A และ EW11A-0
- EW11: DC5-18V เสาอากาศภายใน
- EW11-0: DC5-18V เสาอากาศภายนอก
- EW11A: DC5-36V เสาอากาศภายใน
- EW11A-0: DC5-36V เสาอากาศภายนอก
RS232 RS485 to Wi-Fi
- RS232 to WiFi Elfin-EW10
- RS485 to WiFi Elfin-EW11
RS232 RS485 to Ethernet
- RS232 to Ethernet Elfin-EE10
- RS485 to Ethernet Elfin-EE11
RS485 to 2G/3G/4G/Ethernet
- RS485 to 2G/3G/4G Elfin-EG41
- RS485 to 2G/3G/4G/Ethernet Elfin-EG46
RS232 RS485 to GPRS/GSM
- RS232 to GPRS/GSM Elfin-EG10
- RS485 to GPRS/GSM Elfin-EG11
Hercules SETUP utility by HW Group company.
RS-232, Wi-Fi Ethernet, Converter SETUP utility TCP mode
https://www.hw-group.com/software/hercules-setup-utility
Serial Test
HW VSP3 – Virtual Serial Port
HW VSP is a software driver that adds a virtual serial port (e.g. COM5) to the operating system and redirects the data from this port via a TCP/IP network to another hardware interface, which is specified by its IP address and port number.
Licence type: Freeware
pass : admin
Serial Test reslut Method 1 Arduino
Serial Test reslut Method 2 Hercules
