คำอธิบาย
อุปกรณ์แปลงสัญญาณ RS-232 เป็น Wi-Fi สำหรับเชื่อมต่อ PLC เครื่องจักร เซนเซอร์ และอุปกรณ์ Serial เข้ากับเครือข่ายไร้สาย รองรับ Embedded Web Server, TCP/IP, Modbus TCP และระบบรักษาความปลอดภัยแบบ TLS/AES
คุณสมบัติเด่น
- แปลงสัญญาณ RS-232 เป็น Wi-Fi
- ความเร็วพอร์ต Serial สูงสุด 230400bps
- รองรับโหมด Wi-Fi แบบ AP, STA และ AP+STA
- ตั้งค่าผ่าน Web Interface หรือโปรแกรม IOTService
- รองรับ SmartLink V8 Smart Config ผ่านแอปพลิเคชัน
- รองรับโปรโตคอล TCP, UDP, Telnet และ Modbus TCP
- รองรับระบบรักษาความปลอดภัย TLS, AES และ 3DES
- รองรับการอัปเกรดเฟิร์มแวร์แบบ OTA ผ่านหน้าเว็บ
- ใช้เสาอากาศ Wi-Fi ภายนอก
- รองรับการเชื่อมต่อพร้อมกันสูงสุด 8 Connections
- รองรับการใช้งานร่วมกับ PLC ระบบไฟ DC24V
สเปกสินค้า (Specifications)
- รุ่น: HF-EW10A-0
- ประเภทอุปกรณ์: RS-232 to Wi-Fi Converter
- Processor: ARM Cortex-M3 96MHz
- Flash Memory: 2MB
- RAM: 128KB
- Serial Interface: RS-232
- Serial Speed: สูงสุด 230400bps
- Input Voltage: DC5-36V
- Wireless Standard: IEEE 802.11b/g/n
- Wi-Fi Frequency: 2.412-2.484GHz
- Wi-Fi Mode: AP, STA และ AP+STA
- Network Protocol: TCP, UDP, Telnet และ Modbus TCP
- Security Protocol: TLS, AES และ 3DES
- Maximum Connections: 8
- Configuration: Web Interface, PC IOTService Tool และ SmartLink V8
- Firmware Upgrade: Webpage OTA Wireless Upgrade
- Antenna: External Antenna
RS232 Interface
Device RS232 does not support hardware flow control. The physical voltage is about ±7V.
- AP Network (access point)
- STA Wireless Network (Station)
- AP+STA Wireless Network
Wiring Diagram

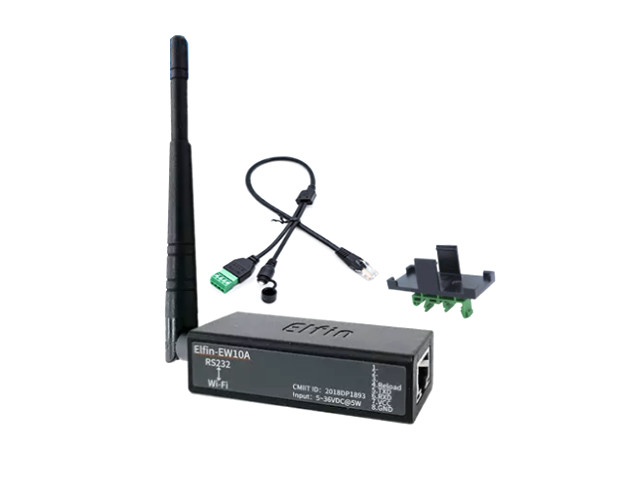

ในชุดประกอบด้วย
- 1pcs x EW10A-0 Wi-Fi Antenta
- 1pcs x 4PIN Terminal Connector Network RJ45 Cable + Reset Switch
- 1pcs Fixed Bracket
IOTService Download
- http://ftp.hi-flying.com:9000/IOTService/
หมายเหตุ:
ความแตกต่างระหว่าง EW10, EW10-0, EW10A และ EW10A-0
- EW10: DC5-18V เสาอากาศภายใน
- EW10-0: DC5-18V เสาอากาศภายนอก
- EW10A: DC5-36V เสาอากาศภายใน
- EW10A-0: DC5-36V เสาอากาศภายนอก
RS232 RS485 to Wi-Fi
- RS232 to WiFi Elfin-EW10
- RS485 to WiFi Elfin-EW11
RS232 RS485 to Ethernet
- RS232 to Ethernet Elfin-EE10
- RS485 to Ethernet Elfin-EE11
RS485 to 2G/3G/4G/Ethernet
- RS485 to 2G/3G/4G Elfin-EG41
- RS485 to 2G/3G/4G/Ethernet Elfin-EG46
RS232 RS485 to GPRS/GSM
- RS232 to GPRS/GSM Elfin-EG10
- RS485 to GPRS/GSM Elfin-EG11
Hercules SETUP utility by HW Group company.
RS-232, Wi-Fi Ethernet, Converter SETUP utility TCP mode
https://www.hw-group.com/software/hercules-setup-utility
Serial Test
HW VSP3 – Virtual Serial Port
HW VSP is a software driver that adds a virtual serial port (e.g. COM5) to the operating system and redirects the data from this port via a TCP/IP network to another hardware interface, which is specified by its IP address and port number.
Licence type: Freeware
pass : admin
Serial Test reslut Method 1 Arduino
Serial Test reslut Method 2 Hercules
