คำอธิบาย

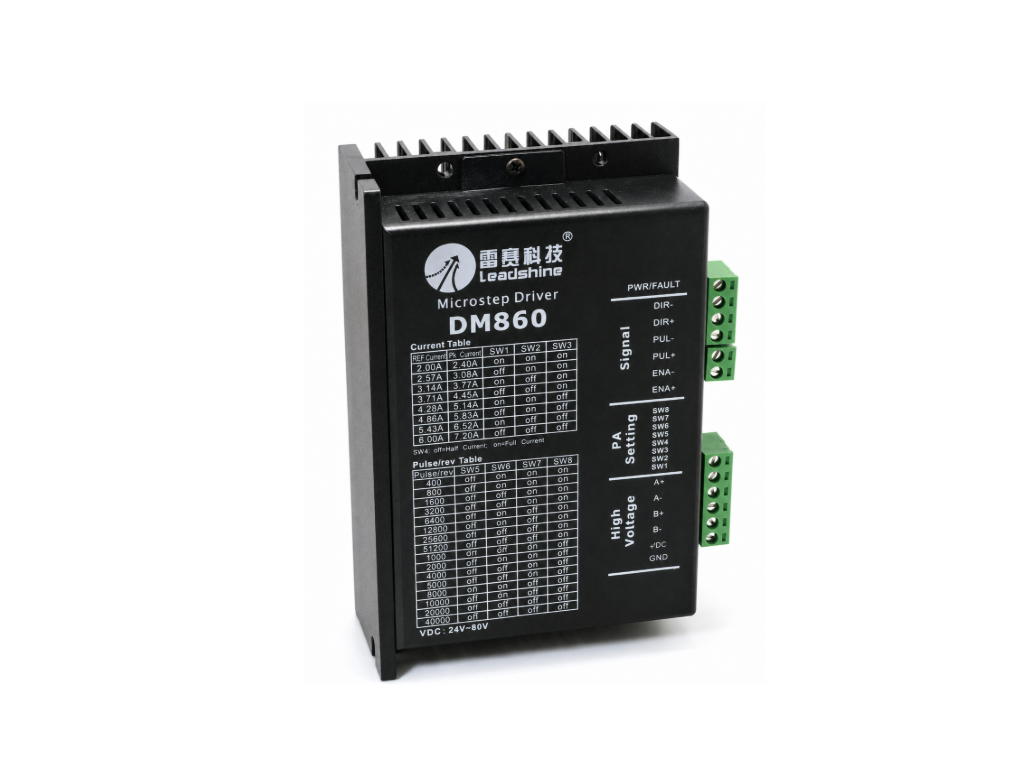

ไดรเวอร์สเต็ปเปอร์มอเตอร์แบบดิจิทัล รองรับกระแสสูงสุด 7.2A Peak ใช้ควบคุมมอเตอร์สเต็ปเปอร์ 2 เฟสและ 4 เฟส ให้การเคลื่อนที่ราบรื่น ลดเสียงรบกวนและความร้อน เหมาะสำหรับมอเตอร์ NEMA 23 และ NEMA 34 ในเครื่อง CNC และระบบอัตโนมัติ
คุณสมบัติเด่น
- รองรับกระแสเอาต์พุตสูงสุด 7.2A Peak
- ปรับ Microstep ได้ 16 ระดับ สูงสุด 51,200 Pulse/รอบ
- เทคโนโลยี Anti-Resonance ช่วยลดการสั่นพ้องของมอเตอร์
- รองรับสัญญาณควบคุม PUL/DIR และ CW/CCW
- มีระบบลดกระแสอัตโนมัติขณะมอเตอร์หยุด พร้อมระบบป้องกันแรงดันและกระแสเกิน
สเปกสินค้า (Specifications)
| รายการ | รายละเอียด |
|---|---|
| Brand | Leadshine |
| Model | DM860 |
| ประเภท | Fully Digital Stepper Drive |
| แรงดันไฟเลี้ยง | 24–80VDC |
| กระแสเอาต์พุต | สูงสุด 7.2A Peak |
| ระดับกระแส | 8 ระดับ ตั้งแต่ 2.40–7.20A Peak |
| Microstep | 400–51,200 Pulse/รอบ |
| ความถี่พัลส์สูงสุด | 200kHz |
| สัญญาณควบคุม | 5V TTL, Optically Isolated |
| โหมดควบคุม | PUL/DIR หรือ CW/CCW |
| มอเตอร์ที่รองรับ | Stepper Motor 2 เฟสและ 4 เฟส |
| การระบายความร้อน | Natural Cooling หรือ Forced Cooling |
| อุณหภูมิแวดล้อม | 0–50°C |
| น้ำหนัก | ประมาณ 620 กรัม |
ข้อมูลทางไฟฟ้าตรวจสอบจาก คู่มือ Leadshine DM860
การนำไปใช้งาน
- เครื่อง CNC Router และเครื่องกัด CNC
- เครื่องแกะสลักและเครื่องตัดเลเซอร์
- เครื่องตัดพลาสมา
- โต๊ะเลื่อนแกน X-Y
- เครื่องติดฉลากและเครื่องบรรจุ
- ระบบ Pick and Place และเครื่องจักรอัตโนมัติ
Dimension
- ขนาดโดยประมาณ: 151 × 97 × 49 มิลลิเมตร
- น้ำหนักโดยประมาณ: 620 กรัม
- แนะนำให้ติดตั้งในแนวตั้งหรือด้านข้างของตู้ควบคุม
- ควรเว้นพื้นที่รอบ Heat Sink เพื่อระบายความร้อน
ในชุดประกอบด้วย
- ไดรเวอร์สเต็ปเปอร์มอเตอร์ Leadshine DM860 จำนวน 1 ตัว
- ไม่รวม Power Supply
- ไม่รวมสเต็ปเปอร์มอเตอร์และสายสัญญาณ
หมายเหตุ
รุ่น DM860 ใช้แหล่งจ่ายไฟ 24–80VDC เท่านั้น ห้ามต่อไฟ AC เข้าที่ไดรเวอร์ รุ่นนี้ไม่ใช่รุ่นเดียวกับ DMA860H ซึ่งรองรับทั้งไฟ AC และ DC
กระแส 7.2A เป็นค่ากระแสสูงสุดแบบ Peak ควรตั้งค่ากระแสให้สัมพันธ์กับกระแสต่อเฟสของมอเตอร์ และห้ามต่อหรือถอดสายมอเตอร์ขณะไดรเวอร์ยังมีไฟเลี้ยงอยู่ ทั้งนี้ DM860 เป็นผลิตภัณฑ์รุ่นเก่า ควรตรวจสอบฉลากและสภาพสินค้าจริงก่อนระบุว่าเป็นสินค้าใหม่ของแท้ Leadshine.
