คำอธิบาย
ไดรเวอร์ CL57 แบบ Hybrid Closed-Loop ออกแบบมาสำหรับงานออโตเมชันที่ต้องการความแม่นยำสูง ลดปัญหาการหลุดสเต็ป เพิ่มแรงบิด และให้การตอบสนองใกล้เคียงระบบเซอร์โว รองรับมอเตอร์ 2 เฟส ขนาด NEMA14, NEMA17, NEMA23 และ NEMA24 เหมาะสำหรับเครื่อง CNC, เครื่องแพ็คกิ้ง, เครื่องตัดเลเซอร์, ระบบแกน X-Y-Z และงานควบคุมตำแหน่งความเร็วสูง
คุณสมบัติเด่น
- ระบบ Closed-Loop พร้อม Encoder ป้องกันการหลุดสเต็ป (No loss of step)
- ไม่มีอาการสั่นค้าง (No hunting / No overshooting)
- ไม่ต้องจูนค่าให้ยุ่งยาก ติดตั้งใช้งานง่าย
- แรงบิดสูงกว่าไดรเวอร์ทั่วไปสูงสุดประมาณ 40%
- การควบคุมกระแสแบบ PWM สัญญาณรบกวนต่ำ
- รองรับทั้งสัญญาณ Step & Direction (PUL/DIR) และ CW/CCW
- มีระบบป้องกัน Overcurrent, Overvoltage และ Tracking Error
- มีเอาต์พุตแจ้งเตือน Fault, In-Position และ Brake Control
สเปกสินค้า (Specifications)
- ประเภทมอเตอร์ที่รองรับ: 2 Phase Hybrid Closed-loop Stepper Motor
- ขนาดมอเตอร์: NEMA14, NEMA17, NEMA23, NEMA24
- แรงดันไฟเลี้ยง: DC 24 – 50V
- แรงดันสัญญาณควบคุม: DC 5 – 24V
- ความถี่อินพุตพัลส์: 0 – 200KHz
- กระแสเอาต์พุต: ปรับได้ 0 – 8A Peak
- Minimal Pulse Width: 2.5µS
- Microstep Resolution: 200 – 51200 steps/rev
- การตั้งค่า Microstep: DIP Switch SW1–SW4
- การตั้งค่ากระแส: DIP Switch SW5–SW8
- ระบบป้องกัน: Overcurrent / Overvoltage / Tracking Error

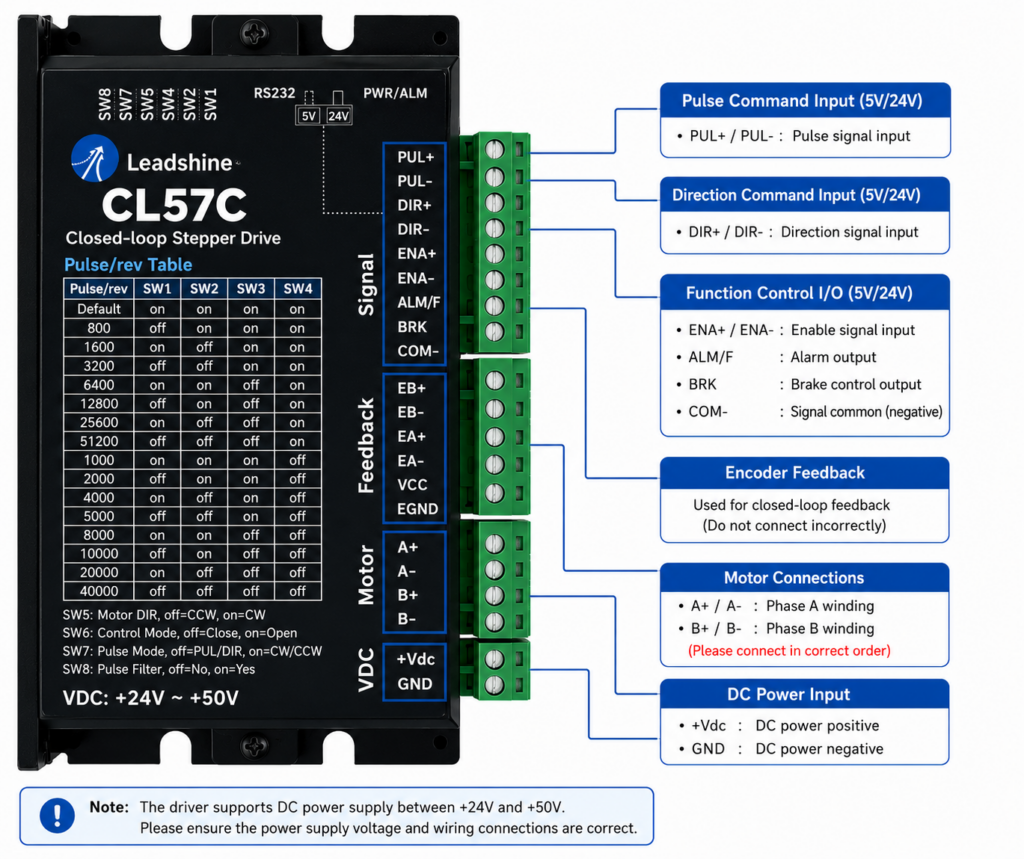

Pinout Definitions
การเชื่อมต่อ Encoder Connection
- EB+ Encoder B+ inputc onnection
- EB-Encoder B- inputc onnection
- EA+ Encoder A+ input connection
- EA- Encoder A-input connection
- VCC Encoder +5V voltage output connection
- EGND Power ground connection
การเชื่อมต่อ P3-Motor Connection
- A+ Stepper motor A+
- A- Stepper motor A-
- B+ Stepper motor B+
- B- Steppermotor B-
Microstep Resolution (SW1-SW4)
DIP Switch Setting (SW5-SW8)
การนำไปใช้งาน
เหมาะสำหรับเครื่องจักรอุตสาหกรรมที่ต้องการความแม่นยำสูง เช่น เครื่อง CNC Router, Plasma, Laser Cutting, เครื่องแพ็คสินค้า, ระบบลำเลียงอัตโนมัติ, เครื่องพิมพ์ 3D ขนาดใหญ่ และเครื่องจักรที่ต้องการลดปัญหามอเตอร์สะดุดหรือหลุดตำแหน่ง
ในชุดประกอบด้วย

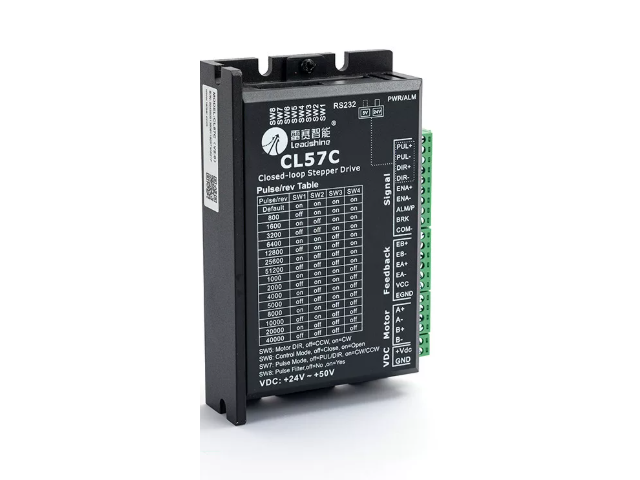

- 1pcs x กล่อง Driver Closed-loop Leadshine CL57
Dimension
- การสร้างความร้อนต่ำ
- การทำงานราบรื่น (ขึ้นอยู่กับอัลกอริธึมการควบคุมกระแสเวกเตอร์สเปซเวกเตอร์ของ Encoder)
- การตอบสนองความเร็วสูง (เทคโนโลยีการควบคุมเซอร์โวขั้นสูงให้เอาต์พุตแรงบิดสูง ทำให้ระบบมีการตอบสนองแบบไดนามิกที่สูงมาก
- CL57 Closed-loop Driver การควบคุมกระแสแบบ PWM, สัญญาณรบกวนต่ำมาก, แรงบิดสูง กว่าไดรเวอร์ทั่วไปถึง 40%
