DMST06 ไดรเวอร์ สเต็ปเปอร์มอเตอร์ Driver Stepper Motor DC9-42V/4A TB6600

DMST06 ไดรเวอร์ สเต็ปเปอร์มอเตอร์ Driver Stepper Motor DC9-42V/4A TB6600

฿249.00

มีสินค้า

รหัสสินค้า: DMST06 หมวดหมู่: ป้ายกำกับ: , , , , , , , , , , , , , , , ,

คำอธิบาย

ไดรเวอร์สเต็ปเปอร์มอเตอร์แบบ Microstep รองรับกระแสสูงสุด 4A ช่วยให้มอเตอร์เคลื่อนที่ละเอียดและลดแรงสั่นสะเทือน เหมาะสำหรับเครื่อง CNC ระบบเลื่อนตำแหน่ง และงานออโตเมชันทั่วไป

คุณสมบัติเด่น

  • รองรับสเต็ปเปอร์มอเตอร์ 2 เฟส NEMA 17 และ NEMA 23
  • แรงดันไฟเลี้ยง DC 9–42V กระแสเอาต์พุตสูงสุด 4A
  • ปรับ Microstep ได้ตั้งแต่ Full Step ถึง 1/32 Step
  • อินพุต Pulse, Direction และ Enable แยกวงจรด้วย Optocoupler
  • ฮีตซิงก์ขนาดใหญ่ พร้อมระบบป้องกันกระแสเกิน ความร้อนสูง และการลัดวงจร

สเปกสินค้า (Specifications)

รายการ รายละเอียด
รุ่น TB6600
ประเภท Microstep Stepper Motor Driver
แรงดันไฟเลี้ยง DC 9–42V
กระแสเอาต์พุต สูงสุด 4A
มอเตอร์ที่รองรับ สเต็ปเปอร์มอเตอร์ 2 เฟส
การต่อสายมอเตอร์ 4 สาย หรือ 6 สาย
Microstep Full, 1/2A, 1/2B, 1/4, 1/8, 1/16 และ 1/32
สัญญาณควบคุม Pulse, Direction และ Enable

การคำนวณความละเอียด

  • Step Angle ต่อ Pulse = Step Angle ของมอเตอร์ ÷ Microstep
  • ตัวอย่าง มอเตอร์มี Step Angle 1.8° และตั้งไดรเวอร์เป็น 1/4 Microstep
  • 1.8° ÷ 4 = 0.45° ต่อ Pulse

ดังนั้น มอเตอร์จะใช้ 800 Pulse เพื่อหมุนครบ 1 รอบ แทน 200 Pulse ในโหมด Full Step

Microstep มุมต่อ Pulse Pulse ต่อรอบ
Full Step 1.8° 200
1/4 Step 0.45° 800
1/8 Step 0.225° 1,600
1/16 Step 0.1125° 3,200
1/32 Step 0.05625° 6,400

คำนวณจากมอเตอร์มาตรฐาน Step Angle 1.8°

Micro Step Pulse/revolution S1 S2 S3
NC NC ON ON ON
1 200 ON ON OFF
2/A 400 ON OFF ON
2/B 400 OFF ON ON
4 800 ON OFF OFF
8 1600 OFF ON OFF
16 3200 OFF OFF ON
32 6400 OFF OFF OFF

Current setting

Current(A)   PK Current S4  S5  S6
0.5 0.7 ON ON ON
1.0 1.2 ON OFF ON
1.5 1.7 ON ON OFF
2.0 2.2 ON OFF OFF
2.5 2.7 OFF ON ON
2.8 2.9 OFF OFF ON
3.0 3.2 OFF ON OFF
3.5 4.0 OFF OFF

OFF

https://docs.google.com/spreadsheets/d/1E31ncCZuLYoIttMxLpX5WuadbCFG-ma4oaB9yJtskqM/edit?usp=sharing

Wiring การต่อสาย

  1. แหล่งจ่ายไฟ

    ต่อแหล่งจ่ายไฟ DC 9–42V เข้าขั้ว VCC และ GND ของไดรเวอร์ โดยตรวจสอบขั้วบวกและขั้วลบให้ถูกต้อง

  2. สเต็ปเปอร์มอเตอร์

    ต่อขดลวดมอเตอร์ 2 เฟสเข้าขั้วเอาต์พุตดังนี้

    • เฟส A: A+ และ A−
    • เฟส B: B+ และ B−

  3. สัญญาณ Pulse

    ต่อสัญญาณพัลส์จาก Controller เข้าขั้ว PUL+ และ PUL− ใช้กำหนดจำนวนก้าวและความเร็วของมอเตอร์

  4. สัญญาณ Direction

    ต่อสัญญาณกำหนดทิศทางเข้าขั้ว DIR+ และ DIR− ใช้ควบคุมการหมุนตามหรือทวนเข็มนาฬิกา

  5. สัญญาณ Enable

    ต่อสัญญาณเปิดหรือปิดการทำงานเข้าขั้ว ENA+ และ ENA− หากไม่ต้องการควบคุม Enable สามารถปล่อยขั้วนี้ว่างได้ในไดรเวอร์ส่วนใหญ่

การต่อสัญญาณตามระดับแรงดัน

แรงดันสัญญาณ วิธีการต่อ
5V ต่อจาก Controller เข้าไดรเวอร์ได้โดยตรง
12V ต่อตัวต้านทาน 1kΩ 1/4W อนุกรมกับ PUL+, DIR+ และ ENA+
24V ต่อตัวต้านทาน 2kΩ 1/2W อนุกรมกับ PUL+, DIR+ และ ENA+

สำหรับสัญญาณ 24V แนะนำตัวต้านทานขนาด 1/2W เพราะขนาด 1/4W ทำงานใกล้กำลังสูงสุดและอาจเกิดความร้อนสะสม

ข้อควรระวัง

  • ห้ามต่อไฟบ้าน AC 220V เข้าขั้ว VCC และ GND
  • ต้องตัดไฟก่อนต่อหรือถอดสายมอเตอร์
  • ตรวจสอบคู่ขดลวดมอเตอร์ให้ถูกต้องก่อนต่อ A+, A−, B+ และ B−
  • ห้ามต่อสัญญาณ 12V หรือ 24V เข้าขั้วสัญญาณโดยตรงหากไม่มีตัวต้านทานจำกัดกระแส
  • รูปแบบ Common Anode หรือ Common Cathode ต้องเลือกให้ตรงกับชนิดเอาต์พุตของ Controller หรือ PLC
  • TB6600 แบบไม่ระบุยี่ห้อมีหลายเวอร์ชัน ควรตรวจสอบแรงดันสัญญาณที่พิมพ์บนตัวไดรเวอร์ก่อนใช้งานจริง

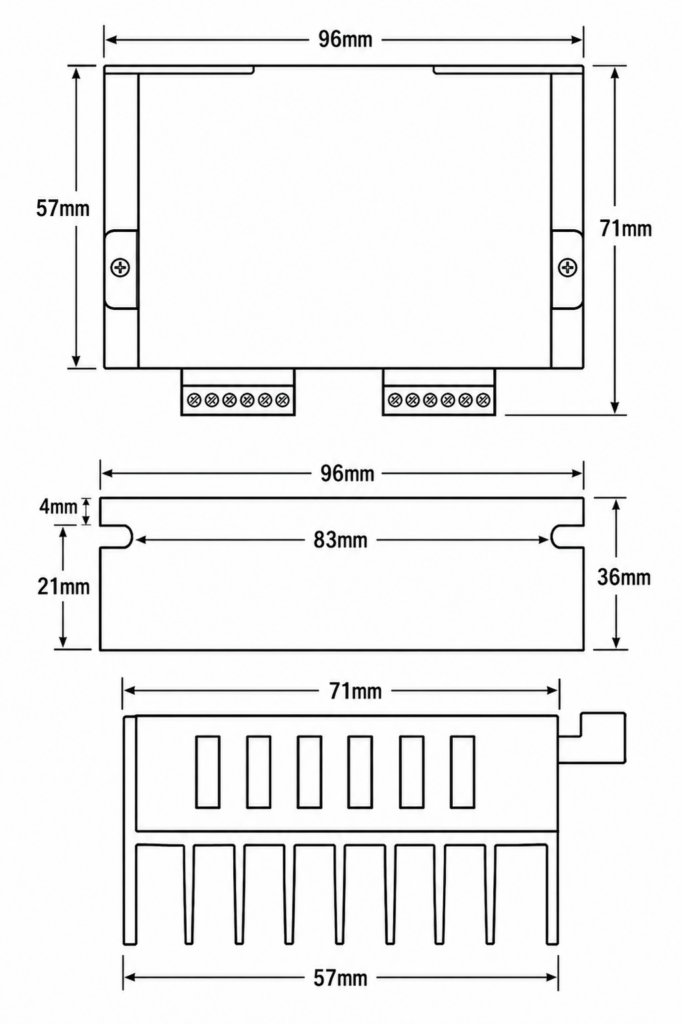

Dimension
