คำอธิบาย
BLDC Motor Driver ไดร์เวอร์มอเตอร์ไฟฟ้ากระแสตรงไร้แปรงถ่าน Sine wave control, constant current mode High torque and high speed output, the maximum speed 8000rpm/min
- แรงดันไฟฟ้า input voltage Power supply DC12V~60V DC power supply
- Rated power 860W
- Rated current 18A
- Adapted motor Suitable for motors with output power ≤ 650W
- Signal control terminals EN (enable) DIR (direction) X1 (brake)
- ส่งสัญญาณความเร็วเอาท์พุตได้ พัลส์ FG (เกตเอาท์พุต)
- ไฟ Alarm LED สีแดงแสดงสถานะ แจ้งเตือน
- มีฟังก์ชันการป้องกันแรงดันไฟฟ้าเกิน แรงดันไฟฟ้าตก มอเตอร์ลอย
โหมดการควบคุมความเร็ว Speed Regulation Control
- Built-in potentiometer speed adjustment มาพร้อมกับโพเทนชิออมิเตอร์เพื่อเปลี่ยนแรงดันไฟฟ้าเทอร์มินัล VSP เพื่อให้ได้การปรับความเร็ว 0 ~ 100% ช่วง 0 ~ 5V
FG เอาท์พุตพัลส์
- สามารถวัดเอาท์พุตพัลส์ความเร็วมอเตอร์ได้โดยการวัดความถี่ของสัญญาณ FG จากนั้นแปลงเป็นความเร็วจริงของมอเตอร์
DR การควบคุมทิศทาง
- DR เชื่อมต่อกับ GND1 มอเตอร์หมุนย้อนกลับ
- DR ไม่ได้เชื่อมต่อหรือเชื่อมต่อกับ +5V1 มอเตอร์หมุนไปข้างหน้า
EN เปิดใช้งานการควบคุมมอเตอร์
- EN เชื่อมต่อกับ GND1, มอเตอร์หมุน (สถานะออนไลน์)
- EN ไม่ได้เชื่อมต่อ หรือเชื่อมต่อ +5V1 มอเตอร์หยุด
ไฟ Alarm LED สีแดงแสดงสถานะ แจ้งเตือน
ข้อควรระวังด้านความปลอดภัย
★การเดินสายไฟของมอเตอร์และไดรเวอร์จะต้องดำเนินการในสถานะปิดเครื่อง และอย่าเชื่อมต่อในขณะที่เปิดเครื่อง

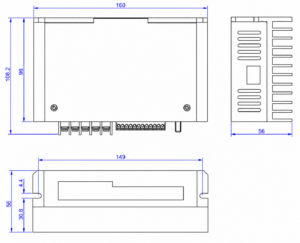

Dimensions
- 150mmX97.5mmX53mm
ข้อดีของมอเตอร์ Brushless DC เทียบกับมอเตอร์ DC
- มอเตอร์กระแสตรงไร้แปรงถ่าน (BLDC) มีประสิทธิภาพสูงและสามารถควบคุมได้ดีเยี่ยม
- สามารถควบคุมได้อย่างต่อเนื่องที่แรงหมุนสูงสุด (แรงบิด) เมื่อเทียบกับมอเตอร์แบบแปรงจะให้แรงบิดสูงสุดในบางจุดเท่านั้นในการหมุน นี่คือสาเหตุที่แม้แต่มอเตอร์ BLDC ขนาดเล็กก็สามารถส่งกำลังได้มาก
- สามารถควบคุมมอเตอร์ BLDC โดยใช้กลไกป้อนกลับเพื่อส่งมอบแรงบิดและความเร็วในการหมุนที่ต้องการอย่างแม่นยำ
- การควบคุมที่แม่นยำจะช่วยลดการใช้พลังงานและการสร้างความร้อน
- ในกรณีที่มอเตอร์ BLDC ใช้พลังงานจากแบตเตอรี่จะทำให้อายุการใช้งานแบตเตอรี่ยาวนานขึ้น
- การสร้างเสียงรบกวนทางไฟฟ้าต่ำเนื่องจากไม่มีแปรงถ่าน และยังก่อให้เกิดประกายไฟเมื่อมีการสัมผัส
- มอเตอร์ BLDC ใช้กันอย่างแพร่หลายในหลาย ๆ แอพพลิเคชั่น
- มอเตอร์ BLDC มีข้อดีในการประหยัดพลังงานเมื่อเทียบกับมอเตอร์ประเภทอื่น ๆ
