คำอธิบาย

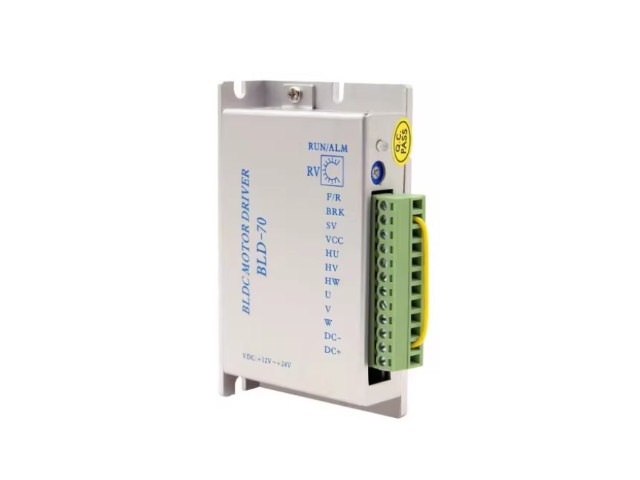

BLDC Motor Driver 3A BLD-70
ไดร์เวอร์มอเตอร์ไฟฟ้ากระแสตรงไร้แปรงถ่าน
- DC12-48V
- Rated Current 15A
- Rated Power 70 Watts
- สำหรับมอเตอร์ BLDC 3 Phase
Control signal terminal
- F/R
- F/R Floating or high-level, motor forward
- F/R Low-level motor reversed
- BRK Brake signal control terminal, the high level or port is empty, the motor dog car stops, and the low level or Brake and DC-shorted motor are running.
Control signal
- VCC external potentiometer power port (hall Sensor power supply positive)
- SV External input Speed
External Speed Setting potentiometer
External Speed Setting analog voltage input
Hall signal
- HU Brushless DC motor hall signal HU
- HV Brushless DC motor hall signal HV
- HW Brushless DC motor hall signal HW
Motor signal
- U Brushless DC motor U phase
- V Brushless DC motor V phase
- W Brushless DC motor W phase
Power connection
- DC+ Input Positive (DC12-30V)
- DC- Input Negative
แผนภาพการเดินสายไฟ wiring diagram
Start and brake
Direction control
Built-in potentiometer RV speed
Rotate the built-in speed potentiometer RV clockwise ,+ speed.
Rotate the built-in speed potentiometer RV counterclockwise , – speed.
Note:
- When need to use the external SV input control speed mode, rotate the built-in speed potentiometer RV counterclockwise to the limit position
External potentiometer to adjust speed
External analog signal to regulate DC 0-5V
Dimension
ในชุดประกอบด้วย
- ไดรเวอร์ มอเตอร์ มอเตอร์บัสเลส ดีซี BLDC Motor Driver BLD-70
ข้อดีของมอเตอร์ Brushless DC เทียบกับมอเตอร์ DC
- มอเตอร์กระแสตรงไร้แปรงถ่าน (BLDC) มีประสิทธิภาพสูงและสามารถควบคุมได้ดีเยี่ยม
- สามารถควบคุมได้อย่างต่อเนื่องที่แรงหมุนสูงสุด (แรงบิด) เมื่อเทียบกับมอเตอร์แบบแปรงจะให้แรงบิดสูงสุดในบางจุดเท่านั้นในการหมุน นี่คือสาเหตุที่แม้แต่มอเตอร์ BLDC ขนาดเล็กก็สามารถส่งกำลังได้มาก
- สามารถควบคุมมอเตอร์ BLDC โดยใช้กลไกป้อนกลับเพื่อส่งมอบแรงบิดและความเร็วในการหมุนที่ต้องการอย่างแม่นยำ
- การควบคุมที่แม่นยำจะช่วยลดการใช้พลังงานและการสร้างความร้อน
- ในกรณีที่มอเตอร์ BLDC ใช้พลังงานจากแบตเตอรี่จะทำให้อายุการใช้งานแบตเตอรี่ยาวนานขึ้น
- การสร้างเสียงรบกวนทางไฟฟ้าต่ำเนื่องจากไม่มีแปรงถ่าน และยังก่อให้เกิดประกายไฟเมื่อมีการสัมผัส
- มอเตอร์ BLDC ใช้กันอย่างแพร่หลายในหลาย ๆ แอพพลิเคชั่น
- มอเตอร์ BLDC มีข้อดีในการประหยัดพลังงานเมื่อเทียบกับมอเตอร์ประเภทอื่น ๆ
ทำไม BLDC Motors ถึงหมุน?
เนื่องจากโรเตอร์เป็นแม่เหล็กถาวรจึงไม่ต้องแปรงถ่านเพื่อส่งผ่านกระแสไฟฟ้า กระแสไฟฟ้าที่ส่งไปยังขดลวดคงที่จะถูกควบคุมจากภายนอก
https://www.renesas.com/us/en/support/engineer-school/brushless-dc-motor-01-overview
