MTBL19 มอเตอร์บัสเลส BLDC Motor DC12V/3W-4200RPM-8Wire-BLDC2430

MTBL19 มอเตอร์บัสเลส BLDC Motor DC12V/3W-4200RPM-8Wire-BLDC2430

฿390.00

มีสินค้าอยู่ 4

รหัสสินค้า: MTBL19 หมวดหมู่: , ป้ายกำกับ: , , , , , , , , , , , , , , , , , ,

คำอธิบาย

Mini BLDC2430 Motor (ขนาดเล็กเหมือนกับมอเตอร์ 370 แบบมีแปรงถ่าน) สายไฟ 8 เฟสสามเฟสพร้อมฮอลล์เอฟเฟกต์ แรงดันไฟฟ้าที่ใช้งานได้คือ DC6V-12V ความเร็ว 4200 rpm แรงบิดดีมาก

  • No-load current 0.12A
  • Brushless stator 4-Pole magnetic brushless rotor 6-slot structure
  • Shaft Diameter เส้นผ่านศูนย์กลางเพลามอเตอร์ 2.0 mm
  • Cable Wire length 10cm
  • Drive Mode Built-in sensor Hall drive
  • Weight 63 g

No-load Speed

  1. Voltage DC 06V, No-load speed 5600 RPM
  2. Voltage DC 09V, No-load speed 8500 RPM
  3. Voltage DC 12V, No-load speed 11400 RPM

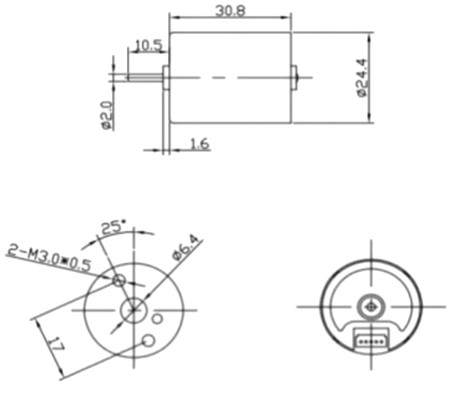

Dimension

  • เส้นผ่านศูนย์กลางภายนอก Motor Outer Diameter 24.2 mm
  • ความยาวมอเตอร์ (Excluding shaft) 30.8 mm
  • ความยาวเพลา Shaft Output shaft length 8 mm
  • Motor shaft Diameter 2 mm

9P BLDC Motor  Wiring (External Driver)

  1. Motor  สายสีน้ำเงิน มอเตอร์ เฟส U
  2. Motor  สายสีเขียว มอเตอร์ เฟส V
  3. Motor  สายสีเหลือง มอเตอร์ เฟส W
  4. Sensor สายสีเทา HU (สาย สัญญาณฮอลล์ U )
  5. Sensor สายน้ำตาล HV (สาย สัญญาณฮอลล์ V )
  6. Sensor สายสีขาว HW (สาย สัญญาณฮอลล์ W )
  7. Sensor สายสีแดง ขั้วบวกของฮอลล์ (DC +5V)
  8. Sensor สายสีดำ ขั้วลบฮอลล์ (GND)

ในชุดประกอบด้วย

  • 1pcs x มอเตอร์บัสเลส BLDC Motor DC12V/3W 10000 RPM 8Wire BLDC2430
