คำอธิบาย

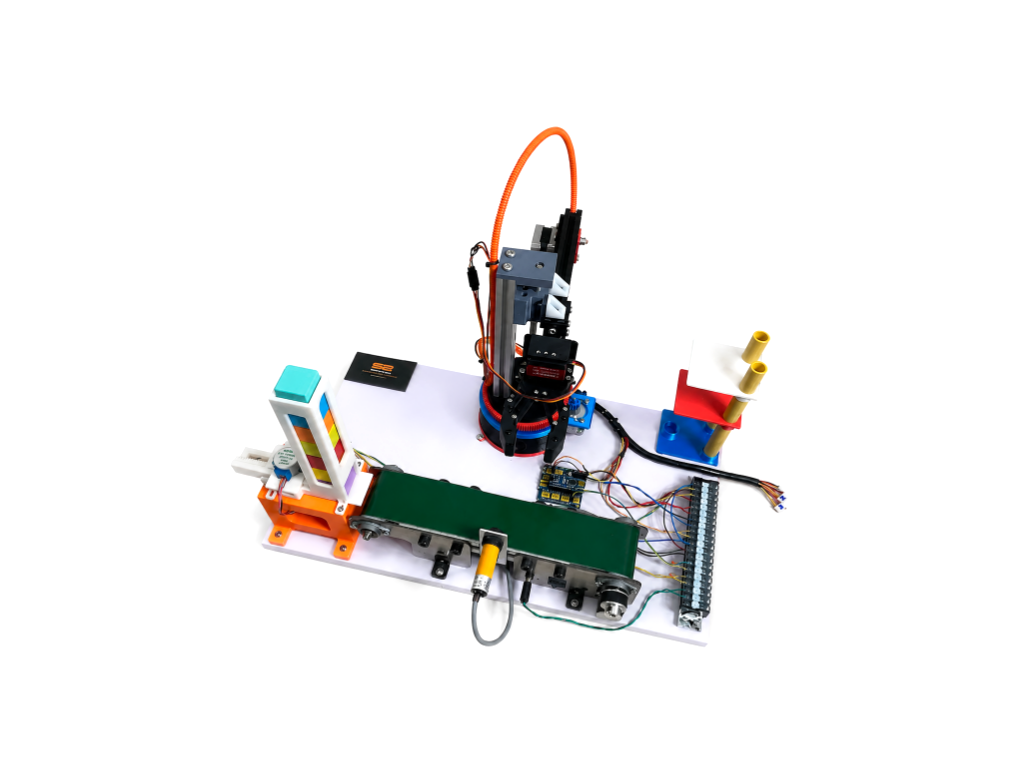

ชุดทดลองสำหรับเรียนรู้การควบคุมแขนกลด้วย PLC ผ่านการใช้งานสเต็ปปิ้งมอเตอร์ เหมาะสำหรับงานฝึกอบรม งานสอนระบบอัตโนมัติ และการทดลองเขียนโปรแกรมควบคุมตำแหน่งแบบ Step by Step
คุณสมบัติ
- เรียนรู้การใช้งาน PLC ควบคุมแขนกล Robot Arm
- ใช้สเต็ปปิ้งมอเตอร์สำหรับขับเคลื่อนแกนการทำงาน
- ฝึกการควบคุม Stepping Motor ด้วยสัญญาณพัลส์จาก PLC
- รองรับการเรียนรู้ระบบ Homing เพื่อกำหนดตำแหน่งเริ่มต้น
- เรียนรู้การควบคุมตำแหน่ง Position Control
- เหมาะสำหรับการเขียนโปรแกรม Ladder Diagram แบบเป็นขั้นตอน
- รองรับการฝึกใช้งานคำสั่ง STL สำหรับงานควบคุมลำดับการทำงาน
สเปกสินค้า (Specifications)
- ประเภทสินค้า: ชุดเรียนรู้ / ชุดทดลองระบบอัตโนมัติแขนกล
- ระบบควบคุม: PLC
- ระบบขับเคลื่อน: Stepping Motor
- รูปแบบการควบคุม: Pulse Signal Control
- ฟังก์ชันการเรียนรู้: Homing, Position Control, Step Control
- รูปแบบโปรแกรม: Ladder Diagram / STL
- การใช้งานหลัก: ฝึกควบคุมแขนกลด้วย PLC
คู่มือการใช้งาน PLX00X ชุดเรียนรู้+ชุดทดลองระบบอัตโนมัติแขนกล Robot arm Automation PLC
ในชุดประกอบด้วย
- 1set x สายพานลำเลียง Mini Conveyor 30×06
- 1pcs x LST802 ลีดสกรู Lead Screw T8x2 Stroke 200mm พร้อม Nut
- 1pcs x Aluminum Coupling 5x8mm
- 3pcs x Stepping Motor Nema17
- 3pcs x Micro Limit Switch
- 1set x Gripper Arm Torque 4.8V 18.5kg.cm
- 1pcs x MT0601 Digital High Torque RC Servo Motor 20kg 180D TD-8120MG
- 1set x Gripper Arduino Nano Controller Shield
- 1pcs x Quick Terminal Block 20-36
- 1set x เครื่องจ่ายชิ้นงานทรงสี่เหลี่ยมอัตโนมัติ Automatic Dispenser Magazine Feeder 06 BOX DC24V
- 6pcs x ชิ้นงานทรงสี่เหลี่ยม
- 1set x ชั้นวางลูกบาศก์
- 1pcs x Infrared Photoelectric Sensor 30cm NPN-NO E3F-DS30C4
- 1pcs x Sensor Bracket
- 1pcs x Aluminum Profile 2020T-18cm
- 1pcs x Aluminum Profile 2040T-25cm
- 1pcs x แผ่นฐานพลาสวูด
- 1set x แผ่นฐานพลาสวูด ขนาด 20x30mm
- 1pcs x อะแดปเตอร์จ่ายไฟ DC 24V
Wiring Diagram PLX002
Wiring Diagram PLX002 เชื่อมต่อ PLC
